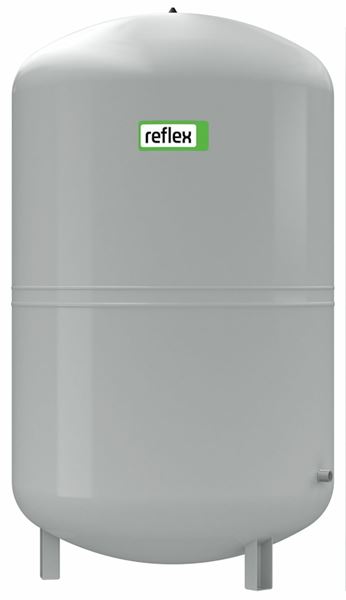

8363E_IMG_1.jpg Reflex

Förtryckt expansionskärl AT 8363E

Expansionskärl Reflex N/NG med gummimembran som avskiljer fluiden från den komprimerade luften. För värme- och kylsystem.

Dimensionsområde (liter)8 - 1000
Tryckklass (PN)4 - 6
Temperatur (°C)-10 - 70
HuvudmaterialStål
  • IBVD logo
  • Byggvarubedömning - Accepteras Varan har bedömning Accepteras i Byggvarubedömning

Varianter

Artikelnummer PN Volym (l) SundaHus Avs.datum Bruttopris Antal
AT 8363E8 RSK 5539127 4 8 2025-04-01 Beställningsvara 820 SEK
AT 8363E12 RSK 5539128 4 12 2025-02-04 Beställningsvara 930 SEK
AT 8363E18 RSK 5539129 4 18 2025-02-04 Beställningsvara 1 040 SEK
AT 8363E25 RSK 5539130 4 25 2025-02-04 Beställningsvara 1 300 SEK
AT 8363E35 RSK 5539131 4 35 2024-12-23 I lager 1 570 SEK
AT 8363E50 RSK 5539132 6 50 2024-12-23 I lager 1 840 SEK
AT 8363E80 RSK 5539133 6 80 2024-12-23 I lager 2 970 SEK
AT 8363E100 RSK 5539134 6 100 2024-12-23 Färre än 10 i lager 4 460 SEK
AT 8363E140 RSK 5539135 6 140 2024-12-23 I lager 5 700 SEK
AT 8363E200 RSK 5539136 6 200 2024-12-23 I lager 6 900 SEK
AT 8363E250 RSK 5539137 6 250 2024-12-23 Färre än 10 i lager 10 700 SEK
AT 8363E300 RSK 5539138 6 300 2025-01-23 Tillfälligt slut 13 000 SEK
AT 8363E400 RSK 5539139 6 400 2024-12-23 Färre än 10 i lager 16 700 SEK
AT 8363E500 RSK 5539140 6 500 2024-12-23 Färre än 10 i lager 19 600 SEK
AT 8363E600 RSK 5539141 6 600 2025-02-04 Beställningsvara 23 300 SEK
AT 8363E800 RSK 5539142 6 800 2024-12-23 Färre än 10 i lager 29 000 SEK
AT 8363E1000 RSK 5539143 6 1000 2025-02-04 Beställningsvara 37 400 SEK

Tillbehör

Reflex

Reservdelar AT 8363E

Reservdelar och tillbehör passande 8363E

Välj

Reservdelar och tillbehör tryckhållning AT

Reservdelar och tillbehör tryckhållning. Individuell beskrivning under respektive artikel

Välj

Kulventil AT 3635-

Kulventiler av mässing, med gjuten hög hals och avtappningsdon för avtappning/påfyllning, PN 16. Packbox…

Välj

Produktinformation

Användningsområde

Ska under drift ta hand om fluidens volymförändring, som uppkommer genom temperaturvariationen, i ett värmesystem. Expansionskärlet är utrustat med ett avskiljande gummimembran. Gummimembranet klarar en konstant belastning av vätska med temperatur från -10 °C till +70 °C. För kylsystem, där köldbäraren ofta är blandningar med glykoler eller alkohol rekommenderas expansionskärlet vara av bälgtyp. Se AT 8321E.

AMA-text

PLC.41 Slutna expansionskärl med skilda rum för vätska och gas

Förtryckt expansionskärl Reflex N/NG AT 8363E... med volym ...liter med gummimembran i butyl. Förtryck: ...bar.

Kvalitetssäkring

AFS 2016:1

Produkten är CE-märkt

Samtliga storlekar är i överensstämmelse med PED, AFS 2016:1, DIN EN 13831 och direktiv EU 2014/68/EC samt är CE-märkta.
Den uppskattade livslängden beräknas till 15-20 år.

Märkning på produkt: Uppgifter om volym, förtryck, max. tryck, max. temperatur, tillverkningsår, tillverkningsnummer, typnummer, CE-märkning samt tillverkarens namn anges på kärlets märkskylt.

Energi/miljödeklaration

Byggvarubedömning: Accepteras

BVB ID: 114338

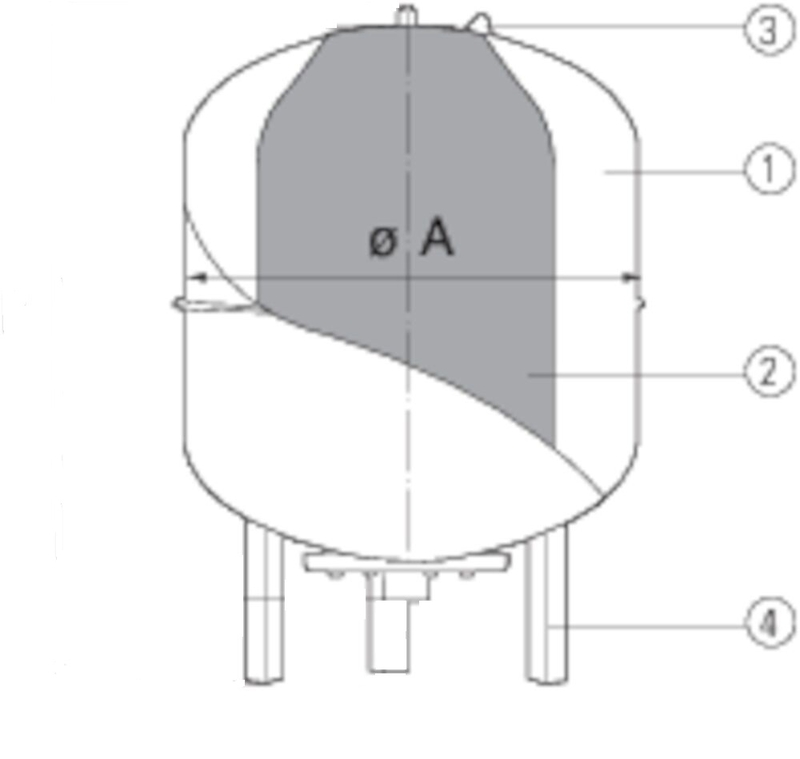

Detaljförteckning

PosKomponentMaterial
1TryckkärlStål
2GummimembranButyl
3Påfyllningsventil, luft. Med skyddshuv.
4BenStål

Mått och vikt

Dimensionsområde (liter): 8 - 1000

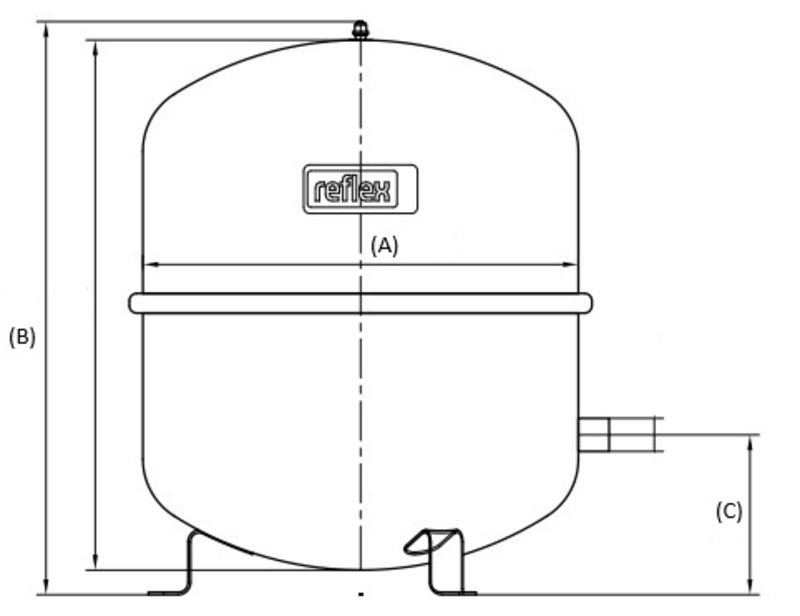

Mått

ArtikelnummerABCNettovikt (kg)
8363E82722331.7
8363E122723172.8
8363E183083602.9
8363E253084773.58
8363E353764661305.6
8363E504414871759.6
8363E8051255817523.28
8363E10051266917215.84
8363E14051266917219.9
8363E20063475820523.08
8363E25063488820524.7
8363E300634109223527
8363E400740110224547
8363E500740132124552
8363E600740153124566
8363E800740199624596
8363E10007402413245118

Funktion och konstruktion

Expansionskärl av förtryckstyp med gummimembran som avskiljer fluiden från den komprimerade luften. Förtrycket bör enligt SS-EN 12828, motsvara systemets statiska höjd +0,3 bar, för att alltid säkerställa ett övertryck i systemets högsta del. Vid påfyllning och uppstart ska fylltrycket få lov att stiga upp till ett tryck som motsvarar kärlets förtryck +0,2 bar för att en viss mängd fluid ska kunna komma in i kärlet redan från start.

Med stigande temperatur sker en tryckstegring på grund av fluidens volymökning och det ökande volymflödet strömmar in i kärlet och pressar membranet bakåt. När temperaturen sjunker sker en trycksänkning när fluidens volym nu minskar och ett omvänt volymflöde strömmar ur kärlet på grund av att förtrycket pressar membranet framåt.

Volymökningar respektive minskningar sker kontinuerligt i både värme- och kylsystem på grund av temperaturvariationen. Ett förtryckt expansionskärl ska ta hand om den varierande expansionsvolymen inom ett accepterat drifttrycksområde, emellan systemets statiska höjd och säkerhetsventilens öppningstryck.

Dimensionering
För komplett dimensionering används Armatecs dimensioneringsprogram VARMBER, vilket finns tillgängligt på vår webbplats. Förutom expansionskärl dimensioneras här även säkerhetsutrustningar för olika typer av anläggningar.

Tekniska data

Huvudmaterial: Stål

Ingående material: Stål

Temperatur (°C): -10 - 70

Tryckklass (PN): 4 - 6

ETIM klassning: EC010571 - Expansionskärl, slutet kompressorkärl

BK04 kod: 20003 Expansionskärl och system

Produktens färg: RAL 7040 - Fönstergrå

Installation och underhåll

För max funktion och högsta driftsäkerhet ska expansionskärlet anslutas till systemets returledning, på cirkulationspumpens sugsida. Om systemtemperaturen är hög och det därmed är sannolikt att temperaturen i expansionskärlet varaktigt kan komma att överstiga produktens temperaturområde, bör ett avsvalningskärl AT 8303 installeras före kärlet.

Kontroll av expansionskärlet med avseende på förtryck och luftventilens täthet ska göras vad sjätte månad, använd 8370DPG. Förtrycket justeras vid behov med hjälp av en kompressor. Eventuell otät luftventil åtgärdas genom att efterspänna luftventilens inspänning mot kärlet. Vid behov ska även luftventilens insats bytas. Vid ovanstående kontroll ska kärlet vara tömt på vätska. Erfarenheter har visat att tunnväggiga elförzinkade stålrör inte är lämpliga att använda för expansionsledningar med anledning av risk för invändig korrosion. Stål-, koppar- eller diffusionstäta plaströr är att föredra.
Avstängningsventiler skall monteras i anslutning till kärl för att underlätta service och underhåll.

Nedladdningsbart

Ritningar
