AT8363E Reflex N kar

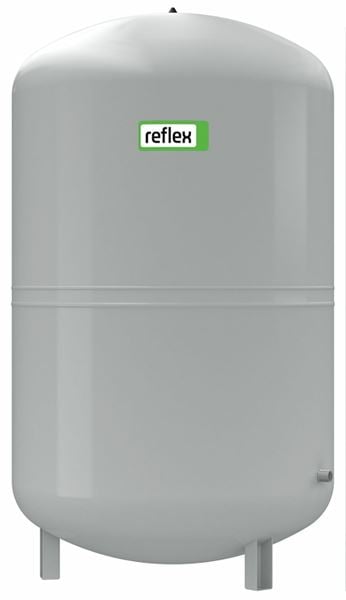

Ekspansjonskar Reflex N/NG med gummimembran som skiller væsken fra trykkluften. For varme- og kjølesystemer.

Dimensjonsområde (liter)8 - 1000
Trykklasse (PN)4 - 6
Temperatur (°C)-10 - 70
HovedmaterialeStål
  • Byggvarubedömning - Accepteras Produktet har en vurdering Accepteras i Byggvarubedömning.

Varianter

Artikkelnummer Artikelbeskrivelse PN Volum (L) Avs.dato Antall
AT 110372 NRF 8400541 N 8 Reflex 4 bar ekspansjonskar. NRF 8400541 Membran ekspansjonskar for lukkede kjøle-og varmeanlegg. Karet er produsert i h.h. til DIN EN 13831. Godkjenning i h.h. til trykkutstyrsdirektivet 2014/68/EF. Ikke utskiftbar membran i h.h. til DIN EN 13831 4 8 2025-04-24 På lager
AT 110373 NRF 8400537 N 12 Reflex 4 bar ekspansjonskar. NRF 8400537 Membran ekspansjonskar for lukkede kjøle-og varmeanlegg. Karet er produsert i h.h. til DIN EN 13831. Godkjenning i h.h. til trykkutstyrsdirektivet 2014/68/EF. Ikke utskiftbar membran i h.h. til DIN EN 13831 4 12 2025-04-24 På lager
AT 110374 NRF 8400539 N 18 Reflex 4 bar ekspansjonskar. NRF 8400539 Membran ekspansjonskar for lukkede kjøle-og varmeanlegg. Karet er produsert i h.h. til DIN EN 13831. Godkjenning i h.h. til trykkutstyrsdirektivet 2014/68/EF. Ikke utskiftbar membran i h.h. til DIN EN 13831 4 18 2025-04-24 På lager
AT 110375 NRF 8400542 N 25 Reflex 4 bar ekspansjonskar. NRF 8400542 Membran ekspansjonskar for lukkede kjøle-og varmeanlegg. Karet er produsert i h.h. til DIN EN 13831. Godkjenning i h.h. til trykkutstyrsdirektivet 2014/68/EF. Ikke utskiftbar membran i h.h. til DIN EN 13831 4 25 2025-04-24 På lager
AT 110376 NRF 8400544 N 35 Reflex 4 bar ekspansjonskar. NRF 8400544 Membran ekspansjonskar for lukkede kjøle-og varmeanlegg. Karet er produsert i h.h. til DIN EN 13831. Godkjenning i h.h. til trykkutstyrsdirektivet 2014/68/EF. Ikke utskiftbar membran i h.h. til DIN EN 13831 4 35 2025-04-24 På lager
AT 110377 NRF 8400546 N 50 Reflex 6 bar ekspansjonskar. NRF 8400546 Membran ekspansjonskar for lukkede kjøle-og varmeanlegg. Karet er produsert i h.h. til DIN EN 13831. Godkjenning i h.h. til trykkutstyrsdirektivet 2014/68/EF. Ikke utskiftbar membran i h.h. til DIN EN 13831 6 50 2025-04-24 På lager
AT 110378 NRF 8400533 N 80 Reflex 6 bar ekspansjonskar. NRF 8400533 Membran ekspansjonskar for lukkede kjøle-og varmeanlegg. Karet er produsert i h.h. til DIN EN 13831. Godkjenning i h.h. til trykkutstyrsdirektivet 2014/68/EF. Ikke utskiftbar membran i h.h. til DIN EN 13831 6 80 2025-04-24 På lager
AT 110380 NRF 8400535 N 100 Reflex 6 bar ekspansjonskar. NRF 8400535 Membran ekspansjonskar for lukkede kjøle-og varmeanlegg. Karet er produsert i h.h. til DIN EN 13831. Godkjenning i h.h. til trykkutstyrsdirektivet 2014/68/EF. Ikke utskiftbar membran i h.h. til DIN EN 13831 6 100 2025-04-24 På lager
AT 110379 NRF 8400536 N 140 Reflex 6 bar ekspansjonskar. NRF 8400536 Membran ekspansjonskar for lukkede kjøle-og varmeanlegg. Karet er produsert i h.h. til DIN EN 13831. Godkjenning i h.h. til trykkutstyrsdirektivet 2014/68/EF. Ikke utskiftbar membran i h.h. til DIN EN 13831 6 140 2025-04-24 På lager
AT 111980 NRF 8400694 N 200 Reflex 6 Bar ekspansjonskar NRF 8400694 Volum: 200 liter Trykklasse: 6 bar Standard ladetrykk: 1.5 bar Diameter: 634 mm Høyde: 758 mm Vekt: 22,03 kg Anslutning: 1’’ RG Maks temperatur (kort): +120o C Maks temperatur (varig): +70o C Minimum temperatur: ÷10o C Væske: Vann eller glykolmiks opp til 50% 6 200 2025-04-24 På lager
AT 111981 NRF 8400698 N 250 Reflex 6 Bar ekspansjonskar NRF 8400698 Volum: 250 liter Trykklasse: 6 bar Standard ladetrykk: 1.5 bar Diameter: 634 mm Høyde: 888 mm Vekt: 24,70 kg Anslutning: 1’’ RG Maks temperatur (kort): +120o C Maks temperatur (varig): +70o C Minimum temperatur: ÷10o C Væske: Vann eller glykolmiks opp til 50% 6 250 2025-04-24 Mindre enn 10 på lager
AT 111982 NRF 8400707 N 300 Reflex 6 Bar ekspansjonskar NRF 8400707 Membran ekspansjonskar for lukkede kjøle-og varmeanlegg. Karet er produsert i h.h. til DIN EN 13831. Godkjenning i h.h. til trykkutstyrsdirektivet 2014/68/EF. Ikke utskiftbar membran i h.h. til DIN EN 13831 6 300 2025-04-24 På lager
AT 111983 NRF 8400712 N 400 Reflex 6 Bar ekspansjonskar NRF 8400712 Membran ekspansjonskar for lukkede kjøle-og varmeanlegg. Karet er produsert i h.h. til DIN EN 13831. Godkjenning i h.h. til trykkutstyrsdirektivet 2014/68/EF. Ikke utskiftbar membran i h.h. til DIN EN 13831 6 400 2025-04-24 Mindre enn 10 på lager
AT 111984 NRF 8400714 N 500 Reflex 6 Bar ekspansjonskar NRF 8400714 Membran ekspansjonskar for lukkede kjøle-og varmeanlegg. Karet er produsert i h.h. til DIN EN 13831. Godkjenning i h.h. til trykkutstyrsdirektivet 2014/68/EF. Ikke utskiftbar membran i h.h. til DIN EN 13831 6 500 2025-04-24 Mindre enn 10 på lager
AT 111985 NRF 8400716 N 600 Reflex 6 Bar ekspansjonskar NRF 8400716 Membran ekspansjonskar for lukkede kjøle-og varmeanlegg. Karet er produsert i h.h. til DIN EN 13831. Godkjenning i h.h. til trykkutstyrsdirektivet 2014/68/EF. Ikke utskiftbar membran i h.h. til DIN EN 13831 6 600 2025-04-24 Mindre enn 10 på lager
AT 111986 NRF 8400548 N 800 Reflex 6 Bar ekspansjonskar. NRF 8400548 Membran ekspansjonskar for lukkede kjøle-og varmeanlegg. Karet er produsert i h.h. til DIN EN 13831. Godkjenning i h.h. til trykkutstyrsdirektivet 2014/68/EF. Ikke utskiftbar membran i h.h. til DIN EN 13831 6 800 2025-04-24 Mindre enn 10 på lager
AT 111987 NRF 8400549 N 1000 Reflex 6 Bar ekspansjonskar. NRF 8400549 Membran ekspansjonskar for lukkede kjøle-og varmeanlegg. Karet er produsert i h.h. til DIN EN 13831. Godkjenning i h.h. til trykkutstyrsdirektivet 2014/68/EF. Ikke utskiftbar membran i h.h. til DIN EN 13831 6 1000 2025-04-24 Mindre enn 10 på lager

Tilbehør

SGP Serviceventil

Kuleventil med innebygget avtapping for rask service av for eksempel ekspansjonskar

Velg

Reservedeler og tilbehør trykkholder AT

Reservedeler og tilbehør trykkholder. Individuell beskrivelse under respektive artikkel.

Velg

Vannpåfylling 6828 CA Filling Combi Plus

SYR 6828 CA Filling Combi Plus vannpåfylling er en kompakt enhet som er designet i samsvar med NS-EN…

Velg

Sikkerhetsventil type 1915

Sikkerhetsventil for varme- og kjøleanlegg.

Velg

Manometer Ø80

3/8'' manometer med Ø 80 mm avlesingsskive.

Velg
Reflex

AT serviceventil

Serviceventil med avtapping for montering før ekspansjonskar. Muliggjør enkel service av ekspansjonskaret.

Velg

Produktinformasjon

Bruksområde

Under drift er ekspansjonskaret konstruert for å ta vare på volumendringen av væsken forårsaket av temperaturvariasjonen i et varmesystem. Ekspansjonskaret er utstyrt med en separerende gummimembran. Gummimembranen tåler en konstant belastning av væske med temperatur fra -10 °C til +70 °C. For kjølesystemer, der kjølemediet ofte er blandinger med glykoler eller alkohol, anbefales ekspansjonskaret å være av belgtype. Se AT 8321F.

AMA-tekst

PLC.41 Lukkede ekspansjonstanker med separate rom for væske og gass

Fortrykket ekspansjonskar Reflex N/NG AT 8363E... med volum ...liter med butylgummimembran. Fortrykk: ...bar.

Kvalitetssikring

AFS 2023:5

Produktet er CE-merket

Alle størrelser er i samsvar med PED, AFS 2016:1, DIN EN 13831 og direktiv EU 2014/68/EC og er CE-merket.
Estimert levetid er 15-20 år.

Produktmerking: Data om volum, fortrykk, maks. trykk, maks. temperatur, produksjonsår, produksjonsnummer, typenummer, CE-merking og produsentens navn er angitt på beholderens typeskilt.

Energi/miljødeklarasjon

Byggevaredeklarasjon: Godkjent

Produkt BVB ID: 114338

Liste over detaljer

PosKomponentMateriale

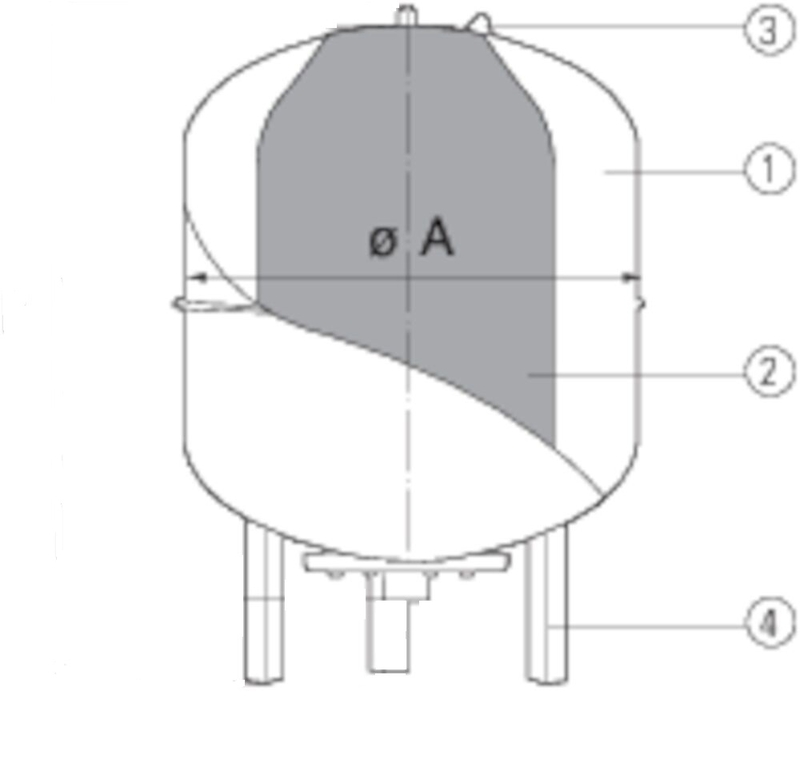

1TrykkbeholderStål
2GummimembranButyl
3Påfyllingsventil, luft. Med beskyttelseshette.
4BenStål

Mål og vekt

Dimensjonsområde (liter): 8 - 1000

Mål

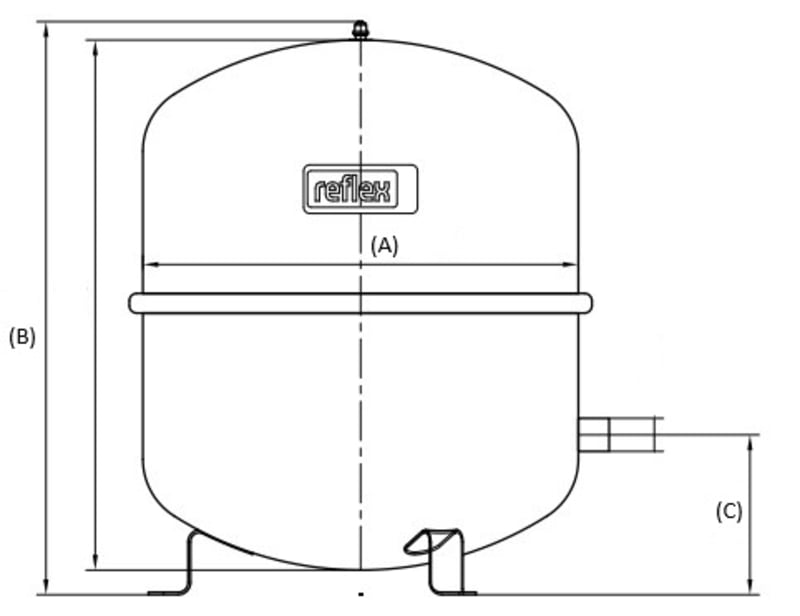

VarenummerABCNetto vekt (kg)
1103722722331.7
1103732723172.8
1103743083602.9
1103753084773.58
1103763764661305.6
1103774414871759.6
11037851255817523.28
11038051266917215.84
11037951266917219.9
11198063475820523.08
11198163488820524.7
111982634109223527
111983740110224547
111984740132124552
111985740153124566
111986740199624596
1119877402413245118

Funksjon og design

Ekspansjonskar av fortrykkstypen med en gummimembran som skiller væsken fra trykkluften. Fortrykket skal i henhold til NS-EN 12828 tilsvare systemets statiske høyde + 0,2 bar for alltid å sikre et overtrykk i den høyeste delen av systemet. Under fylling og oppstart bør fyllingstrykket tillates å stige til et trykk som tilsvarer beholderens fortrykk +0,3 bar, slik at en viss mengde væske kan komme inn i beholderen fra starten.

Når temperaturen stiger, skjer det en trykkøkning på grunn av økningen i væskens volum, og den økende volumstrømmen kommer inn i beholderen og skyver membranen bakover. Når temperaturen synker, er det en reduksjon i trykket ettersom volumet av væsken nå reduseres, og en omvendt volumstrøm strømmer ut av beholderen på grunn av fortrykket som skyver membranen fremover.

Volumendringer forekommer kontinuerlig i både varme- og kjølesystemer på grunn av temperaturvariasjoner. Et ekspansjonskar med fortrykk skal ta opp det varierende ekspansjonsvolumet innenfor et akseptabelt driftstrykkområde, mellom systemets statiske høyde og sikkerhetsventilens åpningstrykk.

Dimensjonering
For fullstendig dimensjonering brukes Armatecs dimensjoneringsprogram som er tilgjengelig på våre nettsider. I tillegg til ekspansjonskar dimensjoneres også sikkerhetsutstyr for ulike typer installasjoner her.

Tekniske data

Hovedmateriale: Stål

Inngående materialer: Stål

Temperatur (°C): -10 - 70

Trykklasse (PN): 4 - 6

ETIM klassifisering: EC010571 - Trykkekspansjonskar

BK04-kode: 20003 Expansionskärl och system

Produktfarge: RAL 7040 - Vindu grå

Installasjon og vedlikehold

For maksimal funksjon og pålitelighet bør ekspansjonskaret kobles til systemets returledning, på sugesiden av sirkulasjonspumpen. Hvis systemtemperaturen er høy og det derfor er sannsynlig at temperaturen i ekspansjonskaret permanent kan overstige produktets temperaturområde, bør et kjølekar AT 8303 installeres før karet.

Ekspansjonskaret skal kontrolleres for fortrykk og luftventilens tetthet hver sjette måned ved hjelp av 8370DPG. Fortrykket justeres om nødvendig ved hjelp av en kompressor. En eventuell utett luftventil korrigeres ved å stramme luftventilens spenning mot beholderen. Om nødvendig skal også luftventilinnsatsen skiftes ut. Under ovennevnte kontroll skal beholderen tømmes for væske.
