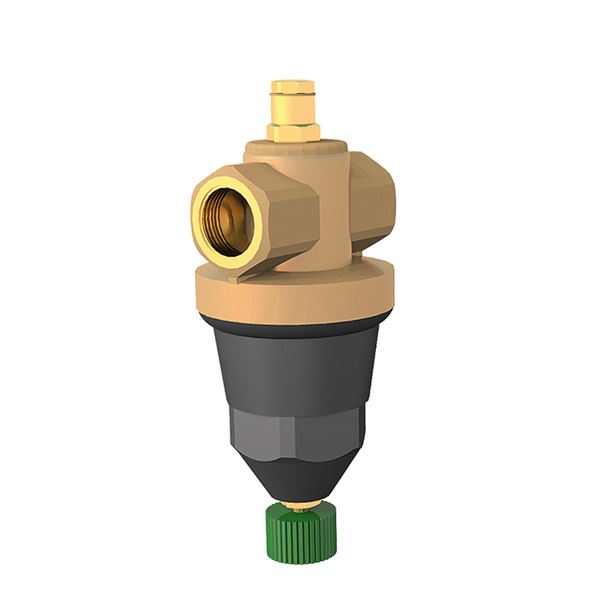

För tryckreducering av luft och neutrala gaser. Tryckreduceringsventil för tryckluft med standardmönster med kolvbalanserat säte, typ D22 ifrån Resideo.
| Dimensionsområde (DN) | 8 - 50 |
|---|---|
| Tryckklass (PN) | 25 - 40 |
| Temperatur (°C) | 0 - 70 |
| Huvudmaterial | Mässing |
| Artikelnummer | DN | PN | KVS | Lågtryck bar(g) | Antal | ||
|---|---|---|---|---|---|---|---|
| AT 4235-10 | 10 | 40 | 1 | 1 - 10 | 2024-12-23 | 1 480 SEK | |
| AT 4235-15 | 15 | 40 | 1,5 | 1 - 10 | 2024-12-23 | 1 830 SEK | |
| AT 4235-20 | 20 | 40 | 2,3 | 1 - 10 | 2024-12-23 | 2 170 SEK | |
| AT 4235-25 | 25 | 40 | 5,1 | 1 - 10 | 2024-12-23 | 3 820 SEK | |
| AT 4235-32 | 32 | 40 | 5,7 | 1 - 10 | 2024-12-23 | 4 700 SEK | |
| AT 4235-40 | 40 | 40 | 11,5 | 1 - 10 | 2024-12-23 | 8 100 SEK | |
| AT 4235-50 | 50 | 40 | 12,5 | 1 - 10 | 2024-12-23 | 9 900 SEK |
För tryckreducering av luft och neutrala gaser: AT 4235.
Tryckreduceringsventiler av den här typen skyddar installationer mot för högt tryck från matningen. De kan användas för industriella eller kommersiella tillämpningar inom ramen för deras specifikation. Om ett övertryck uppstår på utsidan av tryckreduceringsventilen och systemet i efterföljande led behöver skyddas, bör en säkerhetsventil installeras.
PSE.23 Tryckstyrda ventiler i gassystem
Reducerventil AT 4235..., G... av mässing, inställbar lågtryck 1-10 bar.
För luft
Tillbehör:
Tryckmätare för AT 4235, 4235F: AT 4257-8-....., graderad 0-.....bar.
Märkning på produkt: Fabrikat, anslutning och pil visande flödesriktning.
SundaHus: C-
Omfattas av anmälningsplikt enligt REACH
Reach datum: 2024-09-23
Reachnotering: Bly (CAS 7439-92-1) >0,1%. Ställer inga krav på hantering. SCIP-nr på artikelnivå.
| Artikelnummer | SCIP nummer |
|---|---|
| 4235-10 | 28fb0f4b-79ed-4d81-ac9f-e248dea56ed1 |
| 4235-15 | 65f8853c-82d6-423d-a449-7ae6fed12392 |
| 4235-20 | 8a186b1b-49cf-49f2-a09d-534471038d75 |
| 4235-25 | 2af06ab1-1b4e-4a44-8bbc-d2d97534a6db |
| 4235-32 | 45d5b02f-187f-4b41-8692-233b64fbd740 |
| 4235-40 | 09d56a90-c323-4aed-8185-7adeb13a260d |
| 4235-50 | adac0c81-0046-434f-96bf-cdb66cb49a04 |
Dimensionsområde (DN): 8 - 50

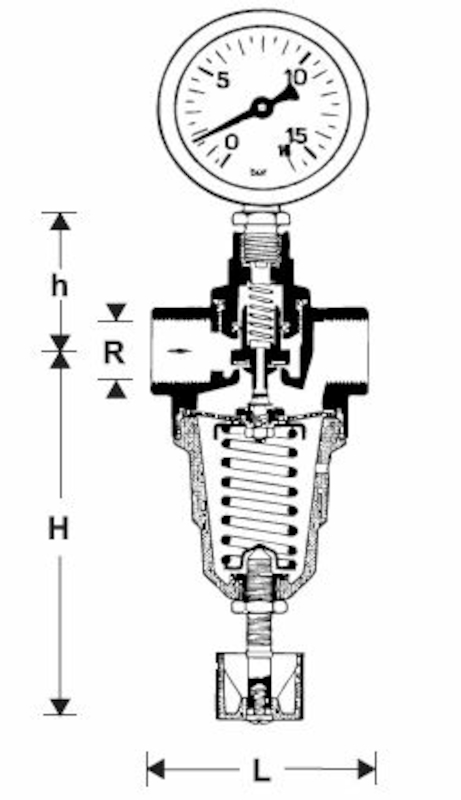

| DN | L | h | H | Nettovikt (kg) |
|---|---|---|---|---|
| 10 | 50 | 34 | 90 | 0.357 |
| 15 | 65 | 36 | 105 | 0.559 |
| 20 | 80 | 42 | 105 | 0.724 |
| 25 | 95 | 42 | 105 | 1.475 |
| 32 | 105 | 57 | 160 | 1.813 |
| 40 | 115 | 72 | 210 | 3.12 |
| 50 | 130 | 72 | 210 | 3.862 |

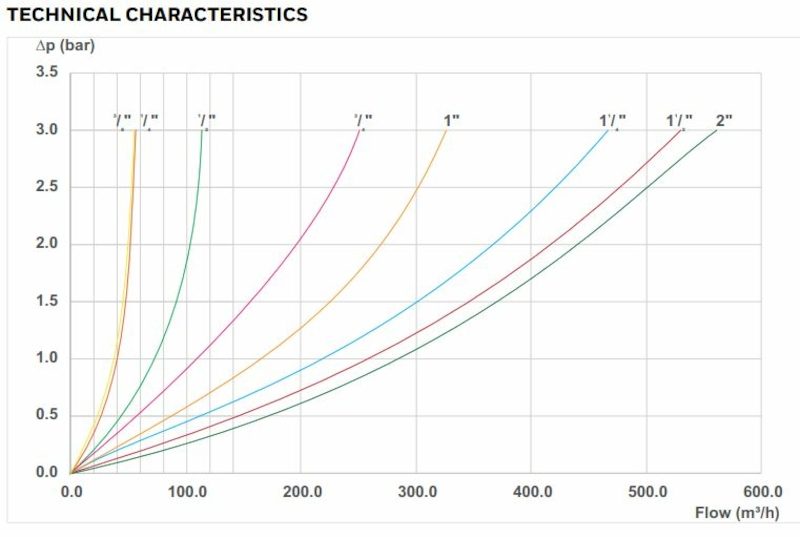

Ventilen har inbyggt smutsfilter med maskvidd 0,16 mm (gäller ej AT 4235). Käglan är avlastad, vilket ger konstant lågtryck även vid varierande högtryck. Ventilen är tät vid nollförbrukning och lågtrycket är konstant. Ventilhuset har två uttag för mätning av lågtrycket (för AT 4235 ett uttag).
AT 4166, 4167 är försedd med kopplingsmutter för anslutning. Manometer medföljer endast vid separat beställning.
Huvudmaterial: Mässing
Ingående material: Mässing, Plaster
Ingående materialkod: PA (polyamid)
Temperatur (°C): 0 - 70
Tryckklass (PN): 25 - 40
Anslutning: Invändig gänga ISO 228-1 (G, BSPP), Utvändig gänga ISO 228-1 (G, BSPP)
ETIM klassning: EC010122 - Tryckreduceringsventil
Flödesriktning: Enkelriktad
Möjlig montageposition: Horisontell
Kan monteras i valfritt inbyggnadsläge. För AT4166 och 4167 skall filtret monteras nedåt.
Se bruksanvisning.
