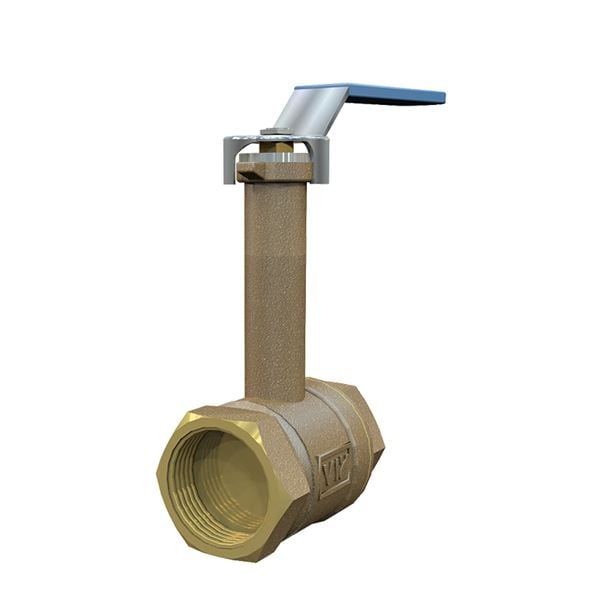

Hög hals, fullt genomlopp, invändig gänga och stålhandtag. Viridi Kulventiler i Avzinkningshärdig blyfri mässing (under 0,1% bly). För varmt och kallt tappvatten, samt värme-, kyl, luft och gassystem. Kan även användas på vakuum och lättare oljor ( ex diesel).
| Dimensionsområde (DN) | 10 - 50 |
|---|---|
| Tryckklass (PN) | 25 |
| Temperatur (°C) | 0 - 150 |
| Huvudmaterial | Mässing |
| Artikelnummer | DN | PN | Temperatur (°C) | Anslutning | Manöver | KVS | Antal | ||
|---|---|---|---|---|---|---|---|---|---|
| AT 3701-15 | 15 | 25 | 0 - 150 | Invändig gänga ISO 228-1 (G, BSPP) | Spak | 15,7 | 2024-12-27 | 371 SEK | |
| AT 3701-20 | 20 | 25 | 0 - 150 | Invändig gänga ISO 228-1 (G, BSPP) | Spak | 30,8 | 2024-12-27 | 462 SEK | |
| AT 3701-25 | 25 | 25 | 0 - 150 | Invändig gänga ISO 228-1 (G, BSPP) | Spak | 49,3 | 2024-12-27 | 590 SEK | |
| AT 3701-32 | 32 | 25 | 0 - 150 | Invändig gänga ISO 228-1 (G, BSPP) | Spak | 79 | 2024-12-27 | 900 SEK | |
| AT 3701-40 | 40 | 25 | 0 - 150 | Invändig gänga ISO 228-1 (G, BSPP) | Spak | 125,3 | 2024-12-27 | 1 110 SEK | |
| AT 3701-50 | 50 | 25 | 0 - 150 | Invändig gänga ISO 228-1 (G, BSPP) | Spak | 224,2 | 2024-12-27 | 1 720 SEK | |
| AT 3701V40 | 40 | 25 | 0 - 150 | Invändig gänga ISO 228-1 (G, BSPP) | Långsamt stängande handtag | 125,3 | 2024-12-27 | 1 250 SEK | |
| AT 3701V50 | 50 | 25 | 0 - 150 | Invändig gänga ISO 228-1 (G, BSPP) | Långsamt stängande handtag | 224,2 | 2024-12-27 | 1 780 SEK |
Viridi avstängningsventil för varmt och kallt tappvatten, samt värme-, kyl-, luft- och gassystem. Kan även användas på vakuum och lättare oljor (t ex diesel), se även avsnitt "Installation".
För brännbara vätskor max 16 bar.
Lämplig för vatten 0°C tom 150°C. PN25 (Max 25bar tom +110°C, max 16bar >110°C)
Lämplig för luft -10°C tom 150°C. PN25 (Max 20bar tom +110°C, max 16bar >110°C)
Kan användas ner till -30°C i kylsystem med glykolblandat media.
PSB.1 Kulventiler
Viridi kulventil i avzinkningshärdig blyfri mässing (blyhalt under 0,1%) AT 3701, G ... Med fullt genomlopp, inv. gga, gjuten hög spindelhals och stålhandtag. Packbox av grafit och tefloniserad kula. Viridi kulventil AT 3701 är godkänd för installation där krav från Byggvarubedömningen och SundaHus ställts.
AFS 2016:1, 8 paragraf, Godkänt material,4MSI Common Approach - Part B – 17th Revision, 10th January 2023
Viridiventilerna får användas för vätskor och gaser grupp 2 enligt AFS 2016:1. Viridiventilerna omfattas av AFS 2016:1, 8§, direktivet för tryckbärande anordningar (PED 4,3) och får därför inte CE-märkas.
Märkning på produkt: Fabrikat, PN och DN.
Byggvarubedömning: Accepteras
BVB ID: 115579
SundaHus: C-
Reach datum: 2022-02-23
Reachnotering: Produkten omfattas EJ av REACH
| Pos | Komponent | Material |
|---|---|---|
| 1 | Ventilhus | Mässing (CuZn38As) (CW511L, Pb<0,1%)> |
| 2 | Kula | Rostfritt stål AISI 304 (1.4301) |
| 3 | Sätesringar | PTFE (polytetrafluoreten) |
| 4 | Packbox | PTFE (polytetrafluoreten) |
| 5 | Spak | Stål |
Dimensionsområde (DN): 10 - 50
| DN | 15 | 20 | 25 | 32 | 40 | 50 |
|---|---|---|---|---|---|---|

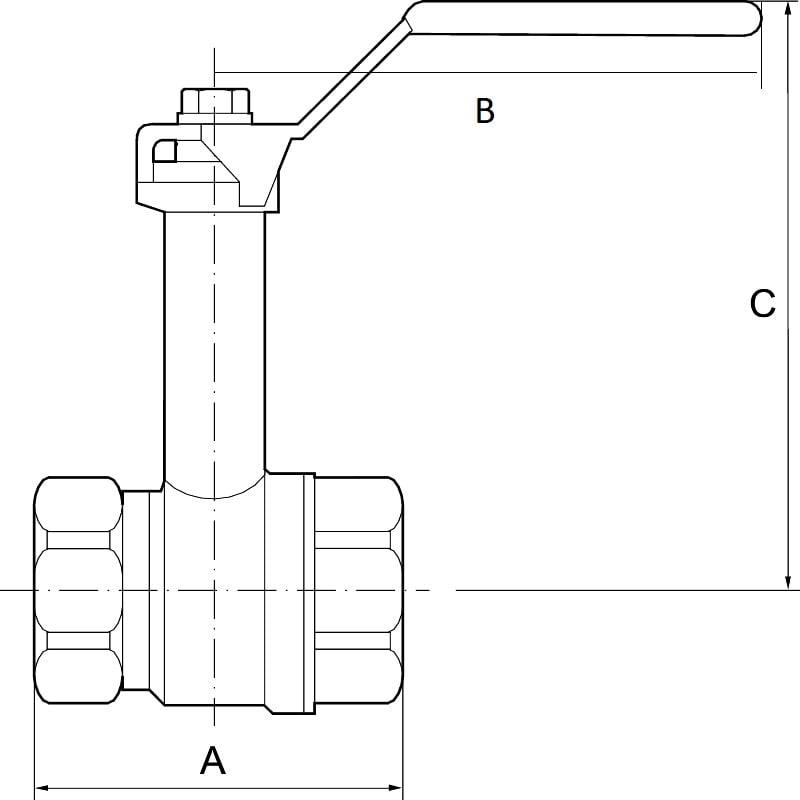

| A | 49 | 58 | 67 | 81 | 94 | 110 |
| B | 91.5 | 91.5 | 126.5 | 126.5 | 141.5 | 141.5 |
| C | 98 | 101 | 110 | 120 | 132 | 140 |
| Nettovikt (kg) | 0.3 | 0.395 | 0.63 | 0.9 | 1.37 | 1.945 |
AT 3701 har fullt genomlopp, och efterdragbar grafitbox. AT 3701 har s.k. "blow out-säker" spindel. AT 3701 har hög spindelhals, lämplig vid montage, där ventilen skall överisoleras. Kulventil DN40 och DN50 kan fås med långsamtstängande handtag, tex 3700V40 samt 3701V50.
Huvudmaterial: Mässing
Huvudmaterialkod: Mässing (CuZn38As) (CW511L, Pb<0,1%)>
Ingående material: Mässing, Stål, Rostfritt stål, Plaster, Övrigt
Ingående materialkod: Mässing (CuZn38As) (CW511L, Pb<0,1%), pvc (polyvinylklorid), ptfe (polytetrafluoreten)>
Temperatur (°C): 0 - 150
Temperatur noteringar: Lämplig för vatten 0°C tom 150°C. PN25 (Max 25bar tom +110°C, max 16bar >110°C). Lämplig för luft -10°C tom 150°C. PN25 (Max 20bar tom +110°C, max 16bar >110°C)
Tryckklass (PN): 25
Anslutning: Invändig gänga ISO 228-1 (G, BSPP)
ETIM klassning: EC011343 - Kulventil
BK04 kod: 20702 Kulventiler
MagiCAD länk: https://redir.magicad.cloud/product/72e4f0c0-b9a8-4925-97f9-f243368ed81d
Kommentar till färg: Naturlig färg, obehandlad.
| Artikelnummer | KVS | Ansl. 1 | Ansl. 1 - spec. | Ansl. 2 | Ansl. 2 - spec. |
|---|---|---|---|---|---|
| 3701-15 | 15.7 | Invändig gänga ISO 228-1 (G, BSPP) | 1/2 | Invändig gänga ISO 228-1 (G, BSPP) | 1/2 |
| 3701-20 | 30.8 | Invändig gänga ISO 228-1 (G, BSPP) | 3/4 | Invändig gänga ISO 228-1 (G, BSPP) | 3/4 |
| 3701-25 | 49.3 | Invändig gänga ISO 228-1 (G, BSPP) | 1 | Invändig gänga ISO 228-1 (G, BSPP) | 1 |
| 3701-32 | 79 | Invändig gänga ISO 228-1 (G, BSPP) | 1 1/4 | Invändig gänga ISO 228-1 (G, BSPP) | 1 1/4 |
| 3701-40 | 125.3 | Invändig gänga ISO 228-1 (G, BSPP) | 1 1/2 | Invändig gänga ISO 228-1 (G, BSPP) | 1 1/2 |
| 3701-50 | 224.2 | Invändig gänga ISO 228-1 (G, BSPP) | 2 | Invändig gänga ISO 228-1 (G, BSPP) | 2 |
| 3701V40 | 125.3 | Invändig gänga ISO 228-1 (G, BSPP) | 1 1/2 | Invändig gänga ISO 228-1 (G, BSPP) | 1 1/2 |
| 3701V50 | 224.2 | Invändig gänga ISO 228-1 (G, BSPP) | 2 | Invändig gänga ISO 228-1 (G, BSPP) | 2 |
Flödesriktning: Dubbelriktad
Möjlig montageposition: Vertikal, Horisontell
Samtliga ventiler har invändig rörgänga. Efterdragning av packboxen kan vara erforderligt för luft- och gassystem då provtrycket överstiger 6 bar. Ventilen skall motioneras regelbundet för att undvika ansamling av smuts som kan leda till läckage.
