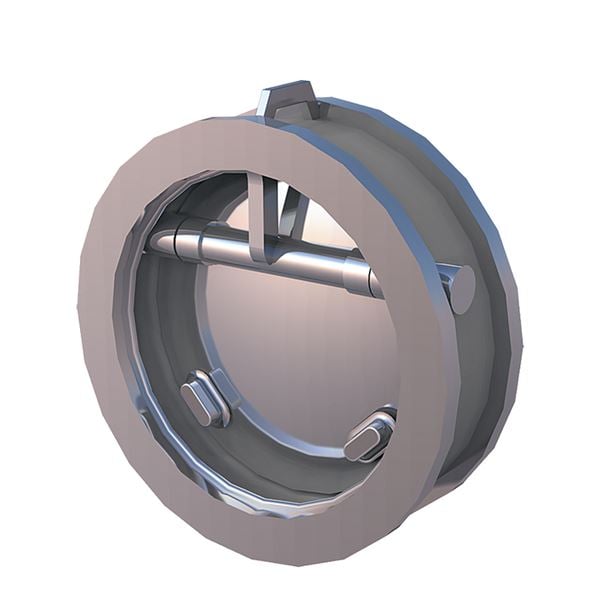

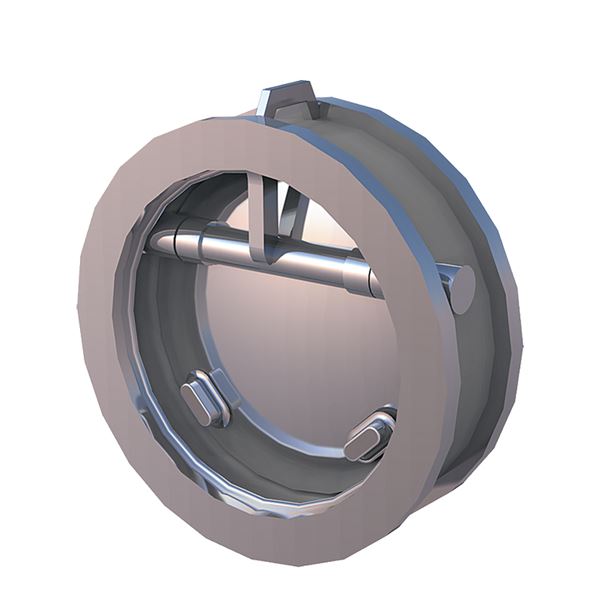

Spjällbackventil, metalliskt tätande av rostfritt stål CF8M, med snedställd klaff och säte. Lämplig för vätskeflöden för att minska tryckslag och krävande driftsförhållanden, lämplig för vätskor, massa, gaser, ånga.
| Dimensionsområde (DN) | 50 - 1200 |
|---|---|
| Tryckklass (PN) | 10 - 63 |
| Temperatur (°C) | -40 - 400 |
| Huvudmaterial | Rostfritt stål |
| Artikelnummer | Utförande | DN | PN | Temperatur (°C) | Antal | ||
|---|---|---|---|---|---|---|---|
| AT 2646-40 | Utan fjäder, Metalltätning | 40 | 40 | -40 - 400 | Förfrågan | Förfrågan | Offert |
| AT 2646-50 | Metalltätning, Utan fjäder | 50 | 40 | -40 - 400 | Förfrågan | Förfrågan | Offert |
| AT 2646-65 | Metalltätning, Utan fjäder | 65 | 40 | -40 - 400 | Förfrågan | Förfrågan | Offert |
| AT 2646F80 | Med fjäder, Metalltätning | 80 | 40 | -40 - 400 | Förfrågan | Förfrågan | Offert |
| AT 2646F100 | Med fjäder, Metalltätning | 100 | 40 | -40 - 400 | Förfrågan | Förfrågan | Offert |
| AT 2646F125 | Med fjäder, Metalltätning | 125 | 40 | -40 - 400 | Förfrågan | Förfrågan | Offert |
| AT 2646F150 | Med fjäder, Metalltätning | 150 | 40 | -40 - 400 | Förfrågan | Förfrågan | Offert |
| AT 2646F200 | Med fjäder, Metalltätning | 200 | 40 | -40 - 400 | Förfrågan | Förfrågan | Offert |
| AT 2646F250 | Med fjäder, Metalltätning | 250 | 40 | -40 - 400 | Förfrågan | Förfrågan | Offert |
| AT 2646F300 | Med fjäder, Metalltätning | 300 | 25 | -40 - 400 | Förfrågan | Förfrågan | Offert |
| AT 2646F350 | Med fjäder, Metalltätning | 350 | 25 | -40 - 400 | Förfrågan | Förfrågan | Offert |
Spjällbackventil för krävande driftförhållanden, lämplig för vätskor, massa, gaser och ånga. Vid vätskeflöden bör ventilen vara utrustad med fjäder. Spjällbackventiler rekommenderas ej vid pulserande flöde i samband med t.ex. kolvpumpar.
PSE.31 Backventiler i vätskesystem
Spjällbackventil AT 2646, DN ..., metalliskt tätande av rostfritt stål CF8M, med snedställd klaff och säte. PN ....
PED 2014/68/EU, AFS 2016:1
Produkten är CE-märkt
Ventilerna uppfyller kraven i AFS 2016:1 (PED), fluidgrupp 2, enligt paragraf 8 och kategori I.
För vatten < eller = 110 °C
DN40 till DN250: Max PN40. DN300 till DN1000: Max PN25
För ånga och hetvatten över 110 °C
DN40 till DN80: Max PN40. DN100 till DN200: Max PN16
DN250 till DN350: Max PN10. DN400 till DN500: Max PN6
För fluidgrupp 1 eller kategori II och III enligt PED 2014/68/EU, kontakta Armatec.
Märkning på produkt: Fabrikat, DN, PN, material och flödespil.

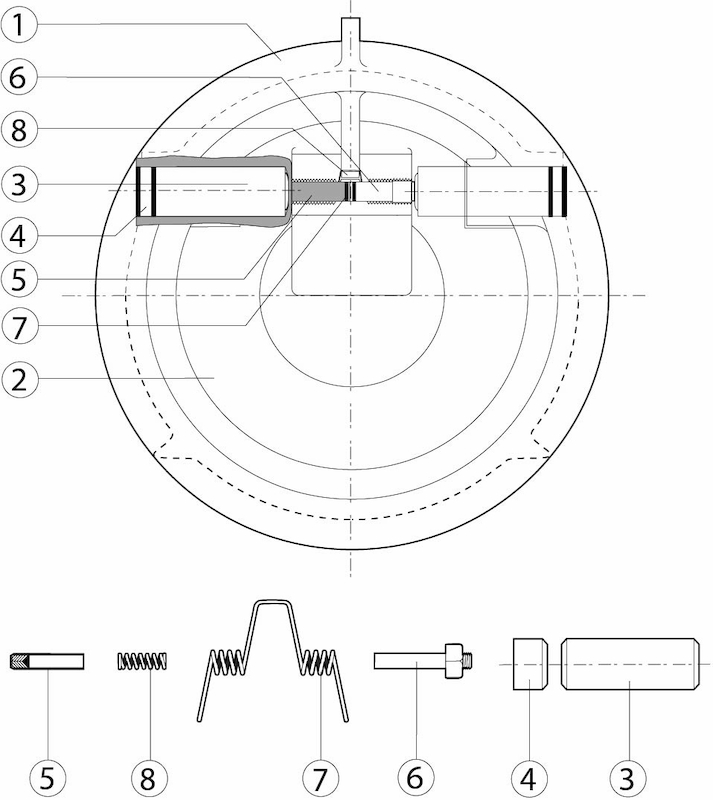

| Pos | Komponent | Material | |||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1 | Ventilhus | Syrafast stål AISI 316 (1.4408, CF8M) | |||||||||||||||||||||
| 2 | Spjällskiva | Syrafast stål AISI 316 (1.4408, CF8M) | |||||||||||||||||||||
| 3 | Spindel | Syrafast stål AISI 316 (1.4401) | |||||||||||||||||||||
| 4 | Plugg | Syrafast stål AISI 316 (1.4401) | |||||||||||||||||||||
| 5 | Spindel* | Syrafast stål AISI 316 (1.4401) | |||||||||||||||||||||
| 6 | Spindel* | Syrafast stål AISI 316 (1.4401) | |||||||||||||||||||||
| 7 | Fjäder* | Rostfritt stål AISI 302 (1.4310) | |||||||||||||||||||||
| 8 | Fjäder* | Rostfritt stål AISI 302 (1.4310) | |||||||||||||||||||||
| * i utförande AT 2646F, DN80-600 | |||||||||||||||||||||||
Dimensionsområde (DN): 50 - 1200

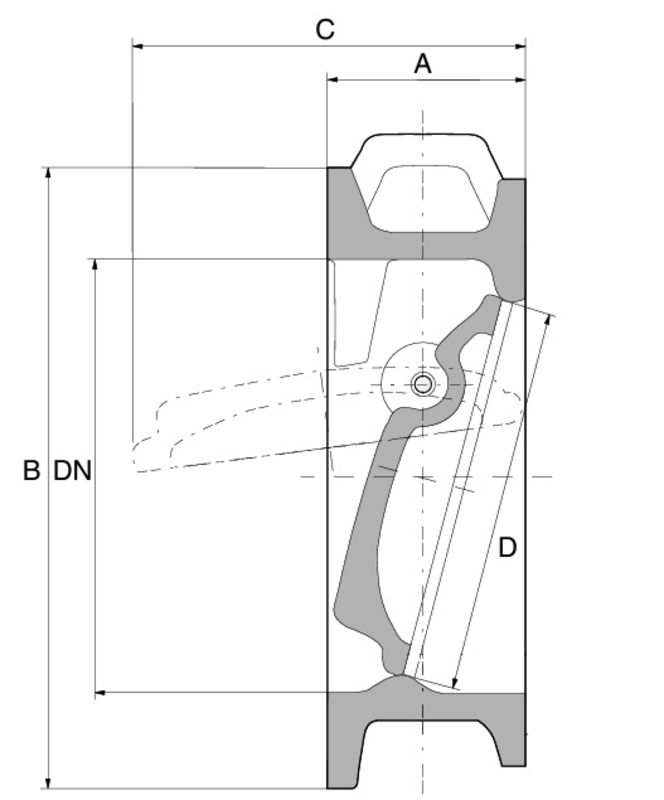

| DN | A | B | C | D | Nettovikt (kg) |
|---|---|---|---|---|---|
| 40 | 33 | 94 | 45 | 34 | 0.6 |
| 50 | 43 | 107 | 60 | 44 | 1 |
| 65 | 46 | 127 | 70 | 58 | 1.1 |
| 80 | 64 | 162 | 102 | 90 | 2 |
| 100 | 64 | 162 | 102 | 90 | 3 |
| 125 | 70 | 194 | 120 | 112 | 4 |
| 150 | 76 | 219 | 140 | 135 | 6 |
| 200 | 89 | 279 | 185 | 180 | 10 |
| 250 | 114 | 329 | 220 | 225 | 15 |
| 300 | 114 | 378 | 262 | 270 | 21 |
| 350 | 127 | 438 | 310 | 315 | 30 |
Backventilen har snedställd klaff och säte. Detta ger korta stängningstider. Klaffen är upphängd mellan två axeltappar. Ventilen har tätsvetsade axlar som eliminerar risken för medialäckage till omgivningen. Backventilen är metalliskt tätande. I ventiler med fjäderbelastad klaff (AT 2646F, endast fr.om. DN80) stänger ventilen innan mediaströmmen vänder. Detta minskar risken för tryckslag.
Huvudmaterial: Rostfritt stål
Huvudmaterialkod: Syrafast stål AISI 316 (1.4408, CF8M)
Ingående material: Rostfritt stål
Ingående materialkod: Syrafast stål AISI 316 (1.4408, CF8M)
Temperatur (°C): -40 - 400
Tryckklass (PN): 10 - 63
Anslutning: Flänsad EN1092
ETIM klassning: EC010596 - Backventil för inspänning
BK04 kod: 20711 Backventiler
MagiCAD länk: https://redir.magicad.cloud/product/16826f10-5235-4100-a1d6-19857f018a72
| Temperatur (°C) | (-10) - 50 | 50 | 100 | 150 | 200 | 250 | 300 | 350 | 375 |
|---|---|---|---|---|---|---|---|---|---|
| PN40 | 39.2 | 38 | 33.3 | 30.4 | 28.2 | 26.3 | 25 | 24 | 23.6 |
| PN25 | 24.5 | 23.7 | 20.8 | 19 | 17.6 | 16.5 | 15.6 | 15 | 14.7 |
| PN16 | 15.7 | 15.2 | 13.3 | 12.2 | 11.3 | 10.5 | 10 | 9.6 | 94 |

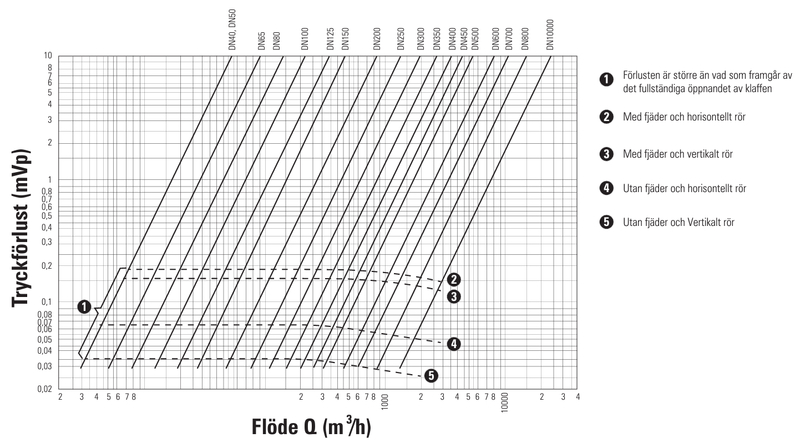

Flödesriktning: Enkelriktad
Möjlig montageposition: Vertikal, Horisontell
Möjlig montageposition notering: Vertikalt montage endast möjligt vid stigande flöde.
- Ventilerna kan installeras i horisontella ledningar och i vertikala ledningar med stigande flöde
- Vid montering i horisontell rörledning skall ventilen placeras med vågrät axel.
- Pil på ventilhuset visar flödesriktning.
Klämrisk föreligger på grund av ventilens snedställda klaffkonstruktion. Inga fingrar, händer eller andra kroppsdelar får vara i ventilen vid transport och montering.
Bruksanvisning (PDF-fil, 656 kB)
