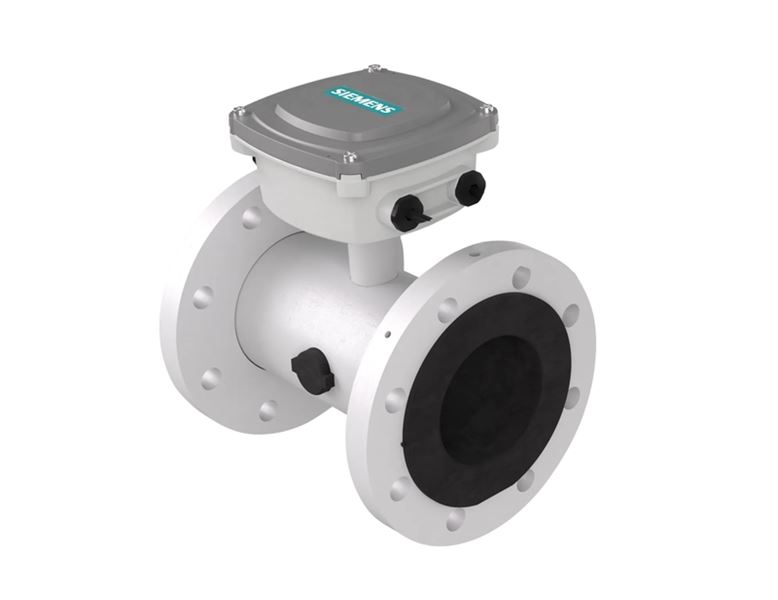

NBR-linern är utmärkt för vatten-, avlopps- och allmänna applikationer. Den är även lämplig för glykoler, processapplikationer, oljor och mycket motståndskraftig mot kolväten. Flödesmätaren kommer i flänsat utförande med induktiv mätprincip för mätning av flöden på ledande vätskor.
| Dimensionsområde (DN) | 15 - 1200 |
|---|---|
| Tryckklass (PN) | 10 - 40 |
| Temperatur (°C) | -10 - 70 |
| Huvudmaterial | Stål |
| Artikelnummer | DN | Q3 (m3/h) | Mått A (mm) | Antal | ||
|---|---|---|---|---|---|---|
| AT 7185A-15 | 15 | 170 | Förfrågan | Förfrågan | Offert | |
| AT 7185A-25 | 25 | 180 | Förfrågan | Förfrågan | Offert | |
| AT 7185A-40 | 40 | 195 | Förfrågan | Förfrågan | Offert | |
| AT 7185A-50 | 50 | 181 | Förfrågan | Förfrågan | Offert | |
| AT 7185A-65 | 65 | 187 | Förfrågan | Förfrågan | Offert | |
| AT 7185A-80 | 80 | 193 | Förfrågan | Förfrågan | Offert | |
| AT 7185A-100 | 100 | 200 | Förfrågan | Förfrågan | Offert | |
| AT 7185A-125 | 125 | 210 | Förfrågan | Förfrågan | Offert | |
| AT 7185A-150 | 150 | 225 | Förfrågan | Förfrågan | Offert | |
| AT 7185A-250 | 250 | 277 | Förfrågan | Förfrågan | Offert |
Kombineras med mätröret 7185A för en komplett flödesmätare. Brett mätområde med hög mätnoggrannhet…
Välj
Kommunikationsmoduler finns som tillbehör till 7185A-MAG för att möjliggöra anslutning mot det kommunikationsgränssnitt…
VäljFör mätning av flöden på ledande vätskor i slutna rörsystem. Klarar de flesta medier såsom kallvatten, hetvatten, avloppsvatten, vatten med glykoltillsatser, och andra korrosiva vätskor. Mätaren kan nyttjas till många applikationer inom olje- och gasindustrin dessutom, till följd av att fodret (NBR) är motståndskraftig mot kolväten.
UG Mätare
Flödesmätare, magnetisk-induktiv, AT 7185A, DN .... PN... Invändig lining av..... Signalomvandlare kompakt (alt. vägghängd) typ AT 7185A-MAG.
2011/65/EU (RoHS), 2014/30/EU (EMC), 2014/35/EU (LVD)
Produkten är CE-märkt
Märkning på produkt: Märkning på produkt: Mätröret är märkt med serienummer, storlek, material, temperaturområde, IP-klassning, typ av liner m.m.
Omfattas av anmälningsplikt enligt REACH
Reach datum: 2024-01-31
Reachnotering: Bly (CAS 7439-92-1) > 0,1%.
Blyoxid (CAS 1317-36-8) > 0,1%.
| Pos | Komponent | Material |
|---|---|---|
| 1 | Hus och flänsar | Stål P250GH (1.0460) |
| 2 | Mätrör | Rostfritt stål AISI 304 (1.4301) |
| 3 | Liner | NBR (nitrilgummi) |
| 4 | Elektroder | Hastelloy |
| 5 | Kopplingslåda | PC (Polykarbonat) |
Dimensionsområde (DN): 15 - 1200

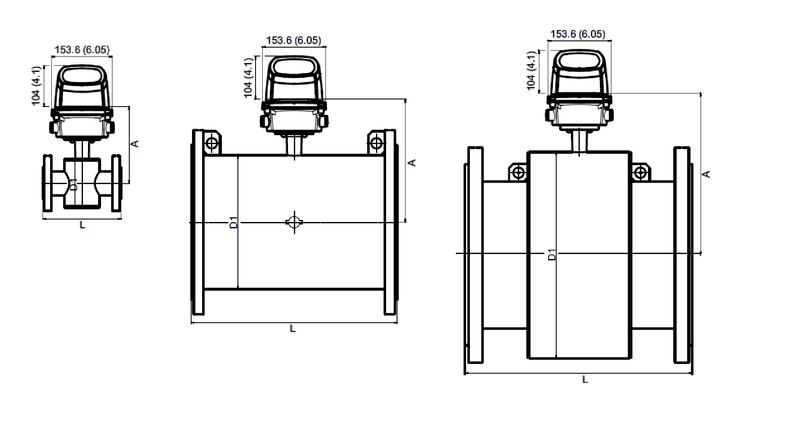

| Artikelnummer | A | D1 | L | Nettovikt (kg) |
|---|---|---|---|---|
| 7185A-15 | 170 | 77 | 200 | 5 |
| 7185A-25 | 180 | 96 | 200 | 6 |
| 7185A-40 | 195 | 127 | 200 | 13 |
| 7185A-50 | 181 | 76 | 200 | 10 |
| 7185A-65 | 187 | 89 | 200 | 12 |
| 7185A-80 | 193 | 102 | 200 | 13 |
| 7185A-100 | 200 | 114 | 250 | 17 |
| 7185A-125 | 210 | 140 | 250 | 20 |
| 7185A-150 | 225 | 168 | 300 | 27 |
| 7185A-250 | 277 | 273 | 450 | 52 |
Mätprincipen bygger på Faradays induktionslag som säger, att när en ledare (fluid) rör sig genom ett magnetfält (mätrör) ger detta upphov till en inducerad spänning. Denna spänning är direkt proportionell mot flödet. Mätvärdet behandlas i signalomvandlaren som ger önskad utsignal. En förutsättning är att mediets ledningsförmåga är över 5 mikroS/cm.
Flödesmätaren består av ett mätrör, helt utan rörliga delar. Mätröret är invändigt försett med ett foder (lining) för att minska risken för invändiga beläggningar. Lining väljs efter användningsområde, temperatur etc. Jordningselektroder är integrerade i mätröret.
För att erhålla en komplett flödesmätare, krävs det att flödessensorn beställs ihop med en signalomvandlare, 7185A-MAG, som monteras direkt på mätröret eller separat på vägg.
Huvudmaterial: Stål
Huvudmaterialkod: Stål P250GH (1.0460)
Ingående material: Hastelloy, Gummi
Ingående materialkod: Hastelloy, NBR (nitrilgummi)
Materialnotering: Kolstål ASTM A 105 med korrosionsbeständig lackning enligt EN ISO 12944 kategori C4.
Elektrodmaterial består av Hastelloy C276 / 2.4819.
Temperatur (°C): -10 - 70
Tryckklass (PN): 10 - 40
Anslutning: Flänsad EN1092
| Teknisk data mätrör |
|---|
| Fläns (EN 1092-1) |
Flödesriktning: Enkelriktad
Möjlig montageposition: Vertikal, Horisontell
Flödesmätaren ska installeras så att mätröret alltid är fyllt med vätska, i horisontellt läge eller vertikalt. Undvik högpunkter eller fallrörsledningar.
Raksträckor på minst 5xD före mätare och 3xD efter krävs. Eventuell nedkoning kan dock inräknas i raksträckan. Välj en plats där flödet inte är pulserande, samt undvik plats där mätaren är utsatt för elektromagnetisk störning.
I övrigt hänvisas till separat bruksanvisning.
Bruksanvisning 7185A NBR/EPDM (PDF-fil, 5,4 MB)
Flödesmätare AT 7185A NBR- Produktdatablad (PDF-fil, 283 kB)
