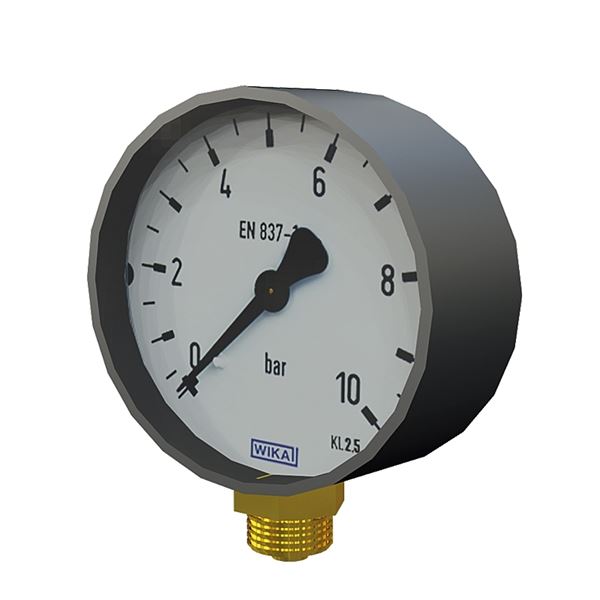

Tryckmätare R3/8 x 100 mm. Klass 1,0. För industriella applikationer använd 4259R, syrafast mediaberört material som klarar +200°C. samt i dämpat utförande 4259D.
| Dimensionsområde (DN) | 10 |
|---|---|
| Temperatur (°C) | -40 - 80 |
| Huvudmaterial | Rostfritt stål |
| Artikelnummer | Utförande | Temperatur (°C) | Styrsignal | Matningsspänning | Mätområde | Information om display | Antal | |||
|---|---|---|---|---|---|---|---|---|---|---|
| AT 4259-10-1 | Visuell visning | -40 - 80 | 0 - 1 | 2025-01-21 | 1 160 SEK | |||||
| AT 4259D10-1,6 | Visuell visning, Vätskedämpad | -40 - 80 | 0 - 1,6 | Förfrågan | Förfrågan | Offert | ||||
| AT 4259-10-2,5 | Visuell visning | -40 - 80 | 0 - 2,5 | 2024-12-23 | 1 160 SEK | |||||
| AT 4259-10-4 | Visuell visning | -40 - 80 | 0 - 4 | 2024-12-23 | 1 160 SEK | |||||
| AT 4259-10-6 | Visuell visning | -40 - 80 | 0 - 6 | 2024-12-23 | 1 160 SEK | |||||
| AT 4259-10-10 | Visuell visning | -40 - 80 | 0 - 10 | 2024-12-23 | 1 160 SEK | |||||
| AT 4259-10-16 | Visuell visning | -40 - 80 | 0 - 16 | 2024-12-23 | 1 160 SEK | |||||
| AT 4259-10-25 | Visuell visning | -40 - 80 | 0 - 25 | 2024-12-23 | 1 160 SEK | |||||
| AT 4259-10-10BARPSI | Visuell visning | -40 - 80 | 0 - 10 | 2025-01-14 | 1 620 SEK | |||||
| AT 4259-10-40 | Visuell visning | -40 - 80 | 0 - 40 | 2025-01-21 | 1 160 SEK | |||||
| AT 4259-15-1 | Visuell visning | -40 - 80 | 0 - 1 | 2025-01-21 | 1 230 SEK | |||||
| AT 4259-15-10 | Visuell visning | -40 - 80 | 0 - 10 | 2025-01-21 | 1 230 SEK | |||||
| AT 4259-15-16 | Visuell visning | -40 - 80 | 0 - 16 | 2025-01-21 | 1 230 SEK | |||||
| AT 4259-15-25 | Visuell visning | -40 - 80 | 0 - 25 | 2025-01-14 | 1 230 SEK | |||||
| AT 4259-15-40 | Visuell visning | -40 - 80 | 0 - 40 | 2025-02-18 | 1 230 SEK | |||||
| AT 4259-15-6 | Visuell visning | -40 - 80 | 0 - 6 | 2025-01-10 | 1 300 SEK | |||||
| AT 4259D10-10 | Visuell visning, Vätskedämpad | -40 - 80 | 0 - 10 | 2024-12-23 | 2 900 SEK | |||||
| AT 4259D10-10R | Visuell visning, Vätskedämpad | -40 - 80 | 0 - 10 | |||||||
| AT 4259D10-25 | Visuell visning, Vätskedämpad | -40 - 80 | 0 - 25 | 2025-01-21 | 2 900 SEK | |||||
| AT 4259D10-4 | Visuell visning, Vätskedämpad | -40 - 80 | 0 - 4 | 2025-01-21 | 2 900 SEK | |||||
| AT 4259D10-40 | Visuell visning, Vätskedämpad | -40 - 80 | 0 - 40 | 2025-02-18 | 2 900 SEK | |||||
| AT 4259D10-6 | Visuell visning, Vätskedämpad | -40 - 80 | 0 - 6 | 2025-01-21 | 2 900 SEK | |||||
| AT 4259D10-60 | Visuell visning, Vätskedämpad | -40 - 80 | 0 - 60 | 2025-02-18 | 2 900 SEK | |||||
| AT 4259D15-10 | Visuell visning, Vätskedämpad | -40 - 80 | 0 - 10 | 2025-01-14 | 2 980 SEK | |||||
| AT 4259D15-16 | Visuell visning, Vätskedämpad | -40 - 80 | 0 - 16 | 2025-01-14 | 2 980 SEK | |||||
| AT 4259D15-25 | Visuell visning, Vätskedämpad | -40 - 80 | 0 - 25 | 2025-01-14 | 2 980 SEK | |||||
| AT 4259R15-0,6 | -40 - 200 | 2025-01-14 | 4 140 SEK | |||||||
| AT 4259R15-1 | Visuell visning | -40 - 200 | 0 - 1 | 2025-02-18 | 3 920 SEK | |||||
| AT 4259R15-10 | Visuell visning | -40 - 200 | 0 - 10 | 2025-01-21 | 3 920 SEK | |||||
| AT 4259R15-100 | Visuell visning | -40 - 200 | 0 - 100 | 2025-01-14 | 4 140 SEK | |||||
| AT 4259R15-2,5 | -40 - 200 | 2025-01-14 | 4 140 SEK | |||||||
| AT 4259R15-25 | Visuell visning | -40 - 200 | 0 - 25 | 2025-01-21 | 4 140 SEK | |||||
| AT 4259R15-4 | Visuell visning | -40 - 200 | 0 - 4 | 2025-01-14 | 4 140 SEK | |||||
| AT 4259R15-40 | Visuell visning | -40 - 200 | 0 - 40 | 2025-02-18 | 3 920 SEK | |||||
| AT 4259R15-6 | Visuell visning | -40 - 200 | 0 - 6 | 2025-01-14 | 4 140 SEK | |||||
| AT 4259R15-60 | Visuell visning | -40 - 200 | 0 - 60 | 2025-01-14 | 3 920 SEK | |||||
| AT 4259R15-6NPT | Visuell visning | -40 - 200 | 0 | 2025-01-14 | 4 140 SEK | |||||
| AT 4259R15-16 | -40 - 80 | 2025-01-21 | 4 140 SEK |
Som standard för tryckmätning i flytande eller gasformiga icke aggressiva medier, i huvudsak vatten, luft och ånga. För tryckmätning av flytande eller gasformiga, aggressiva medier finns båda tryckmätarna AT 4256 och AT 4259 i industriutförande och kallas då AT4256R respektive AT 4259R.
UGC.31 *Mätare för tryck, rörmonterade, med analog visning av momentant värde
Tryckmätare AT 4259 av bourdonrörstyp. Klass 1,0, husdiameter 100 mm, graderad 0-.... bar.
PED 2014/68/EU, AFS 2016:1
Produkten är CE-märkt
PED 2014/68/EU, AFS 2016:1
Produkten är CE-märkt.
Märkning på produkt: Produkterna är märkta med Armatec (standardvarianterna), klass samt gradering.
SundaHus: C-
Omfattas av anmälningsplikt enligt REACH

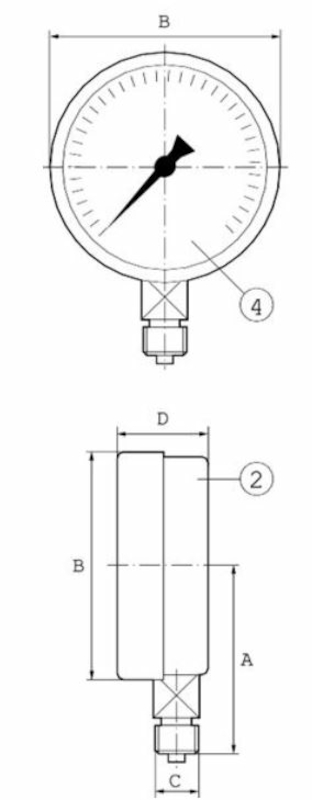

| Pos | Komponent | Material |
|---|---|---|
| 1 | Hus | Rostfritt stål |
| 2 | Mätverk | Mässing |
| 3 | Glas |
Dimensionsområde (DN): 10
Tryckmätaren är av så kallad bourdonrörstyp, vilket innebär en cirkelformad rörfjäder med ett ovalt tvärsnitt. Systemets tryck påverkar invändigt bourdonröret så att det vid ökande tryck tenderar att räta ut sig. Den fria ändan på bourdonröret utför då en rörelse proportionellt mot det invändiga trycket. Rörelsen växlas sedan via mätverket till ett rörelse/indikeringsvärde på visartavlan.
Max arbetstryck: hela skalvärdet vid vilade belasning. 90% av skalvärdet vid växlande belastning
Huvudmaterial: Rostfritt stål
Huvudmaterialkod: Rostfritt stål AISI 304 (1.4301)
Ingående material: Mässing, Rostfritt stål, Plaster
Ingående materialkod: Rostfritt stål AISI 304 (1.4301), Mässing (CuZn39Pb3) (CW614N) (2.0401), Mässing (CuZn40Pb2) (CW617N) (2.0402), ABS (akrylnitrilbutadienstyren)
Temperatur (°C): -40 - 80
Temperatur noteringar: Temperaturpåverkan: 0,4%/10°C (över 0 under 20°C)
Anslutning: Utvändig gänga ISO 228-1 (G, BSPP)
ETIM klassning: EC011167 - Differenstryckmätare
IP klass: IP54
Möjlig montageposition: Vertikal, Horisontell
Tryckmätarna ska monteras så att de är lätta att avläsa samt skyddade mot vibrationer, värme, kyla samt hög luftfuktighet. Vid höga mediatemperaturer ska vattensäcksrör användas. Vid tryckvariationer och vibrationer bör dämpvätskefyllda tryckmätare användas.
