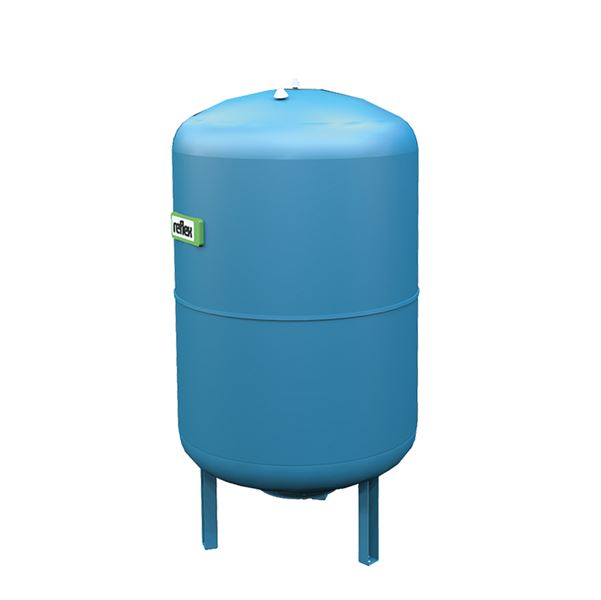

Expansionskärl Refix DE med gummibälg som avskiljer fluiden från den komprimerade luften. För värme- och kylsystem.
| Dimensionsområde (liter) | 2 - 5000 |
|---|---|
| Tryckklass (PN) | 10 - 16 |
| Temperatur (°C) | -10 - 70 |
| Huvudmaterial | Stål |
| Artikelnummer | PN | Volym (l) | SundaHus | Antal | ||
|---|---|---|---|---|---|---|
| AT 8321E2 | 10 | 2 | B | 2024-12-23 | 740 SEK | |
| AT 8321E8 | 10 | 8 | B | 2024-11-25 | 1 090 SEK | |
| AT 8321E8-16 | 16 | 8 | B | 2025-01-21 | 1 960 SEK | |
| AT 8321E8-25 | 25 | 8 | B | 2025-01-21 | 3 860 SEK | |
| AT 8321E12 | 10 | 12 | B | 2024-11-25 | 1 220 SEK | |
| AT 8321E12-16 | 16 | 12 | B | 2025-01-21 | 2 330 SEK | |
| AT 8321E18 | 10 | 18 | B | 2024-11-25 | 1 360 SEK | |
| AT 8321E25 | 10 | 25 | B | 2024-11-25 | 1 670 SEK | |
| AT 8321E25-16 | 16 | 25 | B | 2025-01-21 | 3 630 SEK | |
| AT 8321E33 | 10 | 33 | B | 2024-11-25 | 2 520 SEK | |
| AT 8321E50 | 10 | 50 | B | 2024-11-25 | 2 790 SEK | |
| AT 8321E80 | 10 | 80 | B | 2024-12-23 | 3 670 SEK | |
| AT 8321E80-16 | 16 | 80 | B | 2025-01-21 | 13 400 SEK | |
| AT 8321E80-25 | 25 | 80 | B | 2025-01-21 | 52 300 SEK | |
| AT 8321E100 | 10 | 100 | B | 2024-11-25 | 4 340 SEK | |
| AT 8321E100-16 | 16 | 100 | B | 2025-01-21 | 17 000 SEK | |
| AT 8321E200 | 10 | 200 | B | 2024-12-06 | 12 900 SEK | |
| AT 8321E200-16 | 16 | 200 | B | 2025-01-21 | 19 000 SEK | |
| AT 8321E300 | 10 | 300 | B | 2024-11-25 | 16 300 SEK | |
| AT 8321E300-16 | 16 | 300 | B | 2025-01-21 | 28 200 SEK | |
| AT 8321E400 | 10 | 400 | B | 2024-11-25 | 20 000 SEK | |
| AT 8321E400-16 | 16 | 400 | B | 2025-01-21 | 32 000 SEK | |
| AT 8321E500 | 10 | 500 | B | 2024-11-25 | 21 200 SEK | |
| AT 8321E500-16 | 16 | 500 | B | 2025-01-21 | 37 400 SEK | |
| AT 8321E600 | 10 | 600 | B | 2024-11-25 | 33 300 SEK | |
| AT 8321E600-16 | 16 | 600 | B | 2025-01-21 | 47 800 SEK | |
| AT 8321E800 | 10 | 800 | B | 2024-11-25 | 40 600 SEK | |
| AT 8321E800-16 | 16 | 800 | B | 2025-01-21 | 55 900 SEK | |
| AT 8321E1000 | 10 | 1000 | B | 2024-11-25 | 46 600 SEK | |
| AT 8321E1000-16 | 16 | 1000 | B | 2025-01-21 | 67 700 SEK | |
| AT 8321E1500 | 10 | 1500 | B | 2024-12-23 | 116 300 SEK | |
| AT 8321E2000 | 10 | 2000 | B | 2025-01-21 | 147 800 SEK | |
| AT 8321E3000 | 10 | 3000 | B | 2025-01-21 | 235 600 SEK |
Ventilsats innehållandes ventilrör, avluftare, manometerventil, avstängning- och avtappningsventil…
Välj
Reservdelar och tillbehör tryckhållning. Individuell beskrivning under respektive artikel
Välj
Ventilsats innehållandes ventilrör, högeffektiv avluftare, manometerventil, avstängning- och avtappningsventil…
Välj
Kulventiler av mässing, med avtappningsdon för avtappning/påfyllning, PN 40. Packbox av grafit. För…
Välj
Kulventiler av mässing, fullt genomlopp, PN 25, in- och utvändig gänga och stålhandtag. Packbox av…
Välj
Anslutningssatser för expansionskärl. För enkel och professionell installation och underhåll.
Välj
Ventilpaket för anslutning av kärl 8300E samt 8321E inom Armatecs sortiment för tryckhållningsenheter.
VäljSka under drift ta hand om fluidens volymförändring, som uppkommer genom temperaturvariationen, i ett värme- och kylsystem. Expansionskärlet är utrustat med en avskiljande gummibälg, klarar frostskyddstillsatser upp till 50 %. Gummibälgen klarar en konstant belastning av vätska med temperatur från -10 °C till max +70 °C.
PLC.41 Slutna expansionskärl med skilda rum för vätska och gas
Förtryckt expansionskärl Refix DE AT 8321E... med volym ...liter med avskiljande gummibälg i butyl. Förtryck: ...bar.
AFS 2016:1
Produkten är CE-märkt
Samtliga storlekar är i överensstämmelse med PED, AFS 2016:1, DIN EN 13831 och direktiv EU 2014/68/EC samt är CE-märkta. WRAS godkännande.
Den uppskattade livslängden beräknas till 15-20 år.
Märkning på produkt: Uppgifter om volym, förtryck, max. tryck, max. temperatur, tillverkningsår,
tillverkningsnummer, typnummer, CE-märkning samt tillverkarens namn anges på kärlets märkskylt.
Byggvarubedömning: Accepteras
BVB ID: 114370
SundaHus: B
| Pos | Komponent | Material |
|---|---|---|
| 1 | Tryckkärl | Stål |
| 2 | Gummibälg | Butyl |
| 3 | Påfyllningsventil, luft | |
| 4 | Ben | Stål |
Dimensionsområde (liter): 2 - 5000

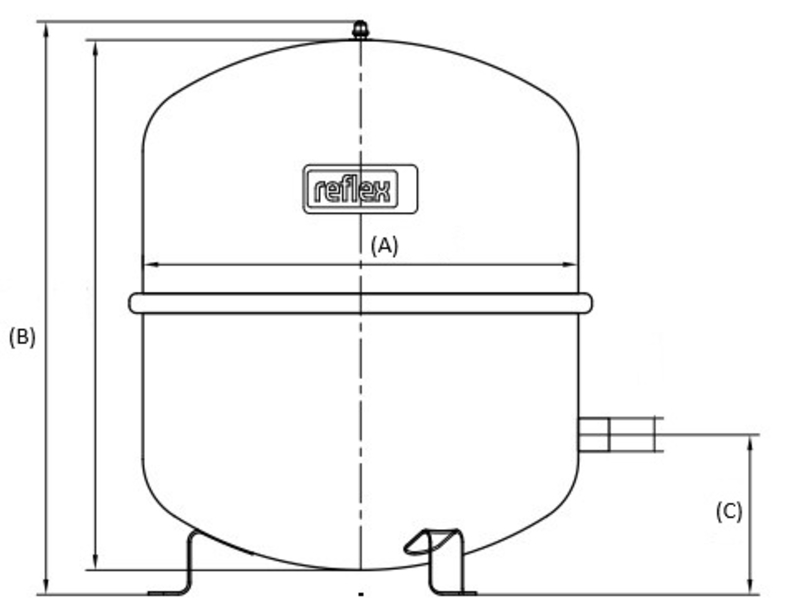

| Artikelnummer | A | B | Nettovikt (kg) |
|---|---|---|---|
| 8321E2 | 132 | 260 | 0.98 |
| 8321E8 | 206 | 332 | 1.8 |
| 8321E8-16 | 206 | 332 | 2.8 |
| 8321E8-25 | 206 | 338 | 2.4 |
| 8321E12 | 280 | 310 | 2.16 |
| 8321E12-16 | 280 | 310 | 3.5 |
| 8321E18 | 280 | 407 | 3.2 |
| 8321E25 | 280 | 518 | 3.8 |
| 8321E25-16 | 280 | 518 | 5.8 |
| 8321E33 | 354 | 450 | 6.5 |
| 8321E50 | 409 | 604 | 9.5 |
| 8321E80 | 480 | 737 | 14 |
| 8321E80-16 | 480 | 737 | 18 |
| 8321E80-25 | 480 | 737 | 18 |
| 8321E100 | 480 | 852 | 16 |
| 8321E100-16 | 480 | 852 | 21 |
| 8321E200 | 634 | 967 | 36.5 |
| 8321E200-16 | 634 | 970 | 57 |
| 8321E300 | 634 | 1267 | 41.6 |
| 8321E300-16 | 634 | 1267 | 66 |
| 8321E400 | 740 | 1245 | 74 |
| 8321E400-16 | 740 | 1245 | 118 |
| 8321E500 | 740 | 1475 | 106 |
| 8321E500-16 | 740 | 1475 | 133 |
| 8321E600 | 740 | 1859 | 128 |
| 8321E600-16 | 740 | 1859 | 158 |
| 8321E800 | 750 | 2324 | 176 |
| 8321E800-16 | 750 | 2324 | 202 |
| 8321E1000 | 740 | 2804 | 210 |
| 8321E1000-16 | 740 | 2804 | 240 |
| 8321E1500 | 1200 | 1991 | 542 |
| 8321E2000 | 1200 | 2451 | 717 |
| 8321E3000 | 1500 | 2531 | 962 |
Expansionskärl av förtryckstyp med gummibälg som avskiljer fluiden från den komprimerade luften. Fluiden har ingen kontakt med kärlets stålvägg, utan finns inne i bälgen. Detta medverkar till att skydda kärlet från korrosion och därmed längre livslängd. För kylsystem, där köldbäraren ofta är blandningar med glykoler skall expansionskärlet vara av bälgtyp, för att maximalt skydda fluiden från kontakt med kärlets stålvägg.
Förtrycket bör enligt SS-EN 12828 motsvara systemets statiska höjd +0,3 bar, för att alltid säkerställa ett övertryck i systemets högsta del. Vid påfyllning och uppstart skall fylltrycket få lov att stiga upp till ett tryck som motsvarar kärlets förtryck +0,2 bar, för att en viss mängd fluid skall kunna komma in i kärlet redan från start.
Med stigande temperatur sker en tryckstegring på grund av fluidens volymökning och det ökande volymflödet strömmar in i kärlet och pressar ut bälgen. När temperaturen sjunker sker en trycksänkning när fluidens volym nu minskar och ett omvänt volymflöde strömmar ur kärlet på grund av att förtrycket pressar ihop bälgen.
Volymökningar respektive minskningar sker kontinuerligt i både värme- och kylsystem på grund av temperaturvariationen. Ett förtryckt expansionskärl skall ta hand om den varierande expansionsvolymen inom ett accepterat drifttrycksområde, emellan systemets statiska höjd och säkerhetsventilens öppningstryck.
Dimensionering
För komplett dimensionering används Armatecs dimensioneringsprogram VARMBER, vilket finns tillgängligt på vår webbplats. Förutom expansionskärl dimensioneras här även säkerhetsutrustningar för olika typer av anläggningar.
Huvudmaterial: Stål
Ingående material: Stål, Gummi
Ingående materialkod: Butyl
Temperatur (°C): -10 - 70
Tryckklass (PN): 10 - 16
ETIM klassning: EC010571 - Expansionskärl, slutet kompressorkärl
BK04 kod: 20003 Expansionskärl och system
Produktens färg: RAL 5007 - Briljantblå
| Artikelnummer | Ansl. 1 - spec. | Nettovikt (kg) |
|---|---|---|
| 8321E2 | 3/4 | 0.98 |
| 8321E8 | 3/4 | 1.8 |
| 8321E8-16 | 2.8 | |
| 8321E8-25 | 2.4 | |
| 8321E12 | 3/4 | 2.16 |
| 8321E12-16 | 3.5 | |
| 8321E18 | 3/4 | 3.2 |
| 8321E25 | 3/4 | 3.8 |
| 8321E25-16 | 5.8 | |
| 8321E33 | 3/4 | 6.5 |
| 8321E50 | 1 | 9.5 |
| 8321E80 | 1 | 14 |
| 8321E80-16 | 18 | |
| 8321E80-25 | 18 | |
| 8321E100 | 1 | 16 |
| 8321E100-16 | 21 | |
| 8321E200 | 1 1/4 | 36.5 |
| 8321E200-16 | 1 1/4 | 57 |
| 8321E300 | 1 1/4 | 41.6 |
| 8321E300-16 | 66 | |
| 8321E400 | 1 1/4 | 74 |
| 8321E400-16 | 1 1/2 | 118 |
| 8321E500 | 1 1/4 | 106 |
| 8321E500-16 | 1 1/2 | 133 |
| 8321E600 | 1 1/2 | 128 |
| 8321E600-16 | 1 1/2 | 158 |
| 8321E800 | 1 1/2 | 176 |
| 8321E800-16 | 1 1/2 | 202 |
| 8321E1000 | 1 1/2 | 210 |
| 8321E1000-16 | 1 1/2 | 240 |
| 8321E1500 | DN65, PN16 | 542 |
| 8321E2000 | DN65, PN16 | 717 |
| 8321E3000 | DN65, PN16 | 962 |
För max funktion och högsta driftsäkerhet skall expansionskärlet anslutas till systemets returledning, på cirkulationspumpens sugsida. Anslutning sker på kärlets undersida. Om systemtemperaturen är hög och det därmed är sannolikt att temperaturen i expansionskärlet varaktigt kan komma att överstiga produktens temperaturområde, bör ett avsvalningskärl AT 8303 installeras före kärlet.
Kontroll av expansionskärlet med avseende på förtryck och luftventilens täthet skall göras vad sjätte månad, använd AT 8370DPG. Förtrycket justeras vid behov med hjälp av en kompressor.
Eventuell otät luftventil åtgärdas genom att efterspänna luftventilens inspänning mot kärlet. Vid behov skall även luftventilens insats bytas. Vid ovanstående kontroll skall kärlet vara tömt på vätska. Erfarenheter har visat att tunnväggiga elförzinkade stålrör inte är lämpliga att använda för expansionsledningar med anledning av risk för invändig korrosion. Stål-, koppar- eller diffusionstäta plaströr är att föredra.
Avstängningsventiler skall monteras i anslutning till kärl för att underlätta service och underhåll.
