Högkvalitativ ventil tillverkad av segjärn med spjällskiva i duplex rostfritt stål och har vulkaniserat foder vilket ger en lång produktlivscykel. EPDM-gummit som används i ventilen passar för varmvatten, saltvatten, ammoniakvatten, luft, neutrala gaser, vissa utspädda oorganiska syror och vissa alkoholer (max 30%). Anslutningen är flänsad enligt EN1092. Ventilen har låga vridmoment och lågt tryckfall. Välj Vridspjällventil AT 2313B för pålitlig och effektiv funktion.
| Dimensionsområde (DN) | 40 - 800 |
|---|---|
| Tryckklass (PN) | 16 |
| Temperatur (°C) | -20 - 110 |
| Huvudmaterial | Segjärn |
| Artikelnummer | DN | PN | Temperatur (°C) | Manöver | Korrosionsskydd | Antal | ||
|---|---|---|---|---|---|---|---|---|
| AT 2313BS40 | 40 | 16 | -20 - 110 | Spak | C3 (EN ISO 12944-2) | 2024-11-25 | 3 000 SEK | |
| AT 2313BV40 | 40 | 16 | -20 - 110 | Snäckväxel | C3 (EN ISO 12944-2) | 2024-11-25 | 6 600 SEK | |
| AT 2313BS50 | 50 | 16 | -20 - 110 | Spak | C3 (EN ISO 12944-2) | 2024-11-25 | 3 000 SEK | |
| AT 2313BV50 | 50 | 16 | -20 - 110 | Snäckväxel | C3 (EN ISO 12944-2) | 2024-11-25 | 6 600 SEK | |
| AT 2313BS65 | 65 | 16 | -20 - 110 | Spak | C3 (EN ISO 12944-2) | 2024-11-25 | 3 200 SEK | |
| AT 2313BV65 | 65 | 16 | -20 - 110 | Snäckväxel | C3 (EN ISO 12944-2) | 2024-11-25 | 6 800 SEK | |
| AT 2313BS80 | 80 | 16 | -20 - 110 | Spak | C3 (EN ISO 12944-2) | 2024-11-25 | 3 400 SEK | |
| AT 2313BV80 | 80 | 16 | -20 - 110 | Snäckväxel | C3 (EN ISO 12944-2) | 2024-11-25 | 7 000 SEK | |
| AT 2313BS100 | 100 | 16 | -20 - 110 | Spak | C3 (EN ISO 12944-2) | 2024-11-25 | 4 100 SEK | |
| AT 2313BV100 | 100 | 16 | -20 - 110 | Snäckväxel | C3 (EN ISO 12944-2) | 2024-11-25 | 7 800 SEK | |
| AT 2313BS125 | 125 | 16 | -20 - 110 | Spak | C3 (EN ISO 12944-2) | 2024-11-25 | 4 500 SEK | |
| AT 2313BV125 | 125 | 16 | -20 - 110 | Snäckväxel | C3 (EN ISO 12944-2) | 2024-12-04 | 8 700 SEK | |
| AT 2313BS150 | 150 | 16 | -20 - 110 | Spak | C3 (EN ISO 12944-2) | 2024-11-25 | 7 600 SEK | |
| AT 2313BV150 | 150 | 16 | -20 - 110 | Snäckväxel | C3 (EN ISO 12944-2) | 2024-11-25 | 10 600 SEK | |
| AT 2313BV200 | 200 | 16 | -20 - 110 | Snäckväxel | C3 (EN ISO 12944-2) | 2024-11-25 | 13 400 SEK | |
| AT 2313BV250 | 250 | 16 | -20 - 110 | Snäckväxel | C3 (EN ISO 12944-2) | 2024-11-25 | 25 700 SEK | |
| AT 2313BV300 | 300 | 16 | -20 - 110 | Snäckväxel | C3 (EN ISO 12944-2) | 2024-11-25 | 31 100 SEK | |
| AT 2313BV350 | 350 | 16 | -20 - 110 | Snäckväxel | C3 (EN ISO 12944-2) | 2024-12-12 | 34 400 SEK | |
| AT 2313BV400 | 400 | 16 | -20 - 110 | Snäckväxel | C3 (EN ISO 12944-2) | 2024-11-25 | 90 900 SEK | |
| AT 2313BV450 | 450 | 16 | -20 - 110 | Snäckväxel | C3 (EN ISO 12944-2) | 2025-02-11 | 98 800 SEK | |
| AT 2313BV500 | 500 | 16 | -20 - 110 | Snäckväxel | C3 (EN ISO 12944-2) | 2024-11-25 | 153 400 SEK | |
| AT 2313BV600 | 600 | 16 | -20 - 110 | Snäckväxel | C3 (EN ISO 12944-2) | 2025-03-11 | 179 400 SEK | |
| AT 2313B-40 | 40 | 16 | -20 - 110 | Fri axel | C3 (EN ISO 12944-2) | 2024-11-25 | 3 000 SEK | |
| AT 2313B-50 | 50 | 16 | -20 - 110 | Fri axel | C3 (EN ISO 12944-2) | 2024-11-25 | 3 000 SEK | |
| AT 2313B-65 | 65 | 16 | -20 - 110 | Fri axel | C3 (EN ISO 12944-2) | 2024-11-25 | 3 200 SEK | |
| AT 2313B-80 | 80 | 16 | -20 - 110 | Fri axel | C3 (EN ISO 12944-2) | 2024-11-25 | 3 400 SEK | |
| AT 2313B-100 | 100 | 16 | -20 - 110 | Fri axel | C3 (EN ISO 12944-2) | 2024-11-25 | 4 100 SEK | |
| AT 2313B-125 | 125 | 16 | -20 - 110 | Fri axel | C3 (EN ISO 12944-2) | 2024-11-25 | 4 500 SEK | |
| AT 2313B-150 | 150 | 16 | -20 - 110 | Fri axel | C3 (EN ISO 12944-2) | 2024-11-25 | 7 600 SEK | |
| AT 2313B-200 | 200 | 16 | -20 - 110 | Fri axel | C3 (EN ISO 12944-2) | 2024-11-25 | 11 000 SEK | |
| AT 2313B-250 | 250 | 16 | -20 - 110 | Fri axel | C3 (EN ISO 12944-2) | 2024-11-25 | 23 200 SEK | |
| AT 2313B-300 | 300 | 16 | -20 - 110 | Fri axel | C3 (EN ISO 12944-2) | 2024-11-25 | 28 600 SEK |
Snäckväxel AT 2394 är en tillförlitlig växel av aluminium för mjuk öppning och stängning av vridspjäll…
Välj
KLINGER® CompenSil har utmärkta tätningsegenskaper för alla typer av tillämpningar. Det kan användas…
Välj
Snäckväxel AT 2394BSPR är en tillförlitlig växel av gjutjärn för mjuk öppning och stängning av vridspjäll…
VäljDenna produkt är av högsta kvalitet. Tryckklass PN16, och temperaturområde från -20°C till 110°C. Dimensionsområde från DN40 till DN600. Med denna produkt kan du vara säker på att du får en pålitlig och robust lösning för dina behov.
För avstängning och reglering. Varmt och kallt vatten:
- Värme och kylsystem
- Glykolblandat vatten
- Vatten med viss oljeinblandning
- Saltvatten, bräckt vatten
- Vakuum
- Neutrala gaser
EPDM-gummi: Varmvatten, luft, neutrala gaser, vissa utspädda oorganiska syror, vissa alkoholer (max 30%)
PSB.2 Vridspjällventiler

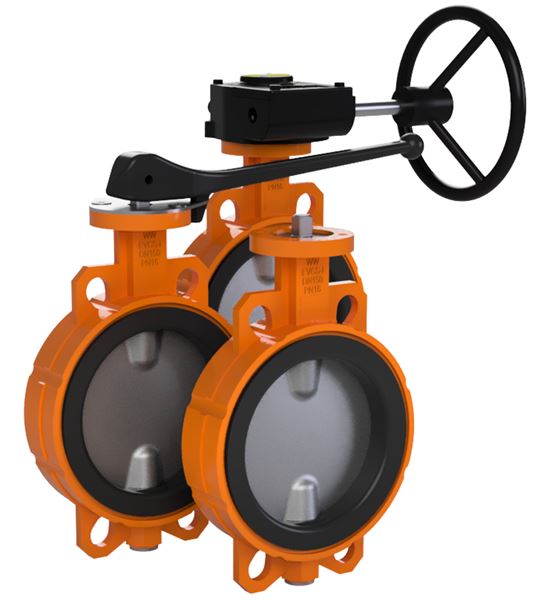

Vridspjällventil AT 2313B, med hus av segjärn och i huset fastvulkaniserat foder av EPDM samt spjällskiva i duplex rostfritt stål
AT 2313BS med spak standard t.o.m. DN150,
AT 2313BV med växel standard fr.o.m DN150
PED 2014/68/EU, AFS 2016:1
Produkten är CE-märkt
Märkning på produkt: Modell, DN, Fläns, Husmaterial, Sätesmaterial, Diskmaterial, PS, TS, PT, datum för test, Serienummer, Standard samt AT-nummer.
Reach datum: 2023-06-14
| Pos | Komponent | Material |
|---|---|---|
| 1 | Ventilhus | Segjärn GJS-400-15 (GGG40) |
| 2 | Spjällskiva | Rostfritt stål (1.4470) |
| 3 | Foder | EPDM (etenpropengummi) |
| 4 | Spak | Gråjärn |
| 5 | Snäckväxel (Se produkt 2394) |
Dimensionsområde (DN): 40 - 800

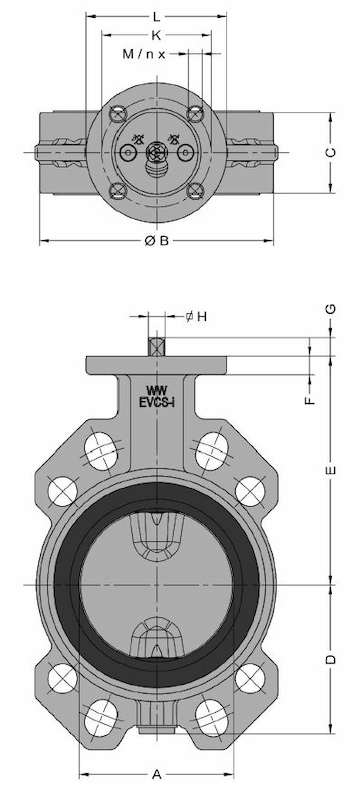

| Artikelnummer | C | E | D | F | G | H | Nettovikt (kg) |
|---|---|---|---|---|---|---|---|
| 2313BS40 | 33 | 86 | 58 | 12 | 34 | 3 | |
| 2313BV40 | 33 | 86 | 58 | 12 | 3.1 | ||
| 2313BS50 | 43 | 100 | 63 | 12 | 34 | 4 | |
| 2313BV50 | 43 | 100 | 63 | 12 | 4.1 | ||
| 2313BS65 | 46 | 115 | 71 | 12 | 34 | 5 | |
| 2313BV65 | 46 | 115 | 71 | 12 | 5.1 | ||
| 2313BS80 | 46 | 130 | 78 | 12 | 34 | 5 | |
| 2313BV80 | 46 | 130 | 78 | 12 | 5.1 | ||
| 2313BS100 | 52 | 150 | 98 | 12 | 34 | 6 | |
| 2313BV100 | 52 | 150 | 98 | 12 | 12 | 6.1 | |
| 2313BS125 | 56 | 182 | 109 | 12 | 34 | 9 | |
| 2313BV125 | 56 | 182 | 109 | 12 | 16 | 9.1 | |
| 2313BS150 | 56 | 210 | 133 | 14 | 34 | 10 | |
| 2313BV150 | 56 | 210 | 133 | 14 | 10.2 | ||
| 2313BV200 | 60 | 262 | 158 | 14 | 15.2 | ||
| 2313BV250 | 68 | 315 | 194 | 15 | 24.85 | ||
| 2313BV300 | 78 | 371 | 219 | 15 | 36.85 | ||
| 2313BV350 | 78 | 24 | 43 | ||||

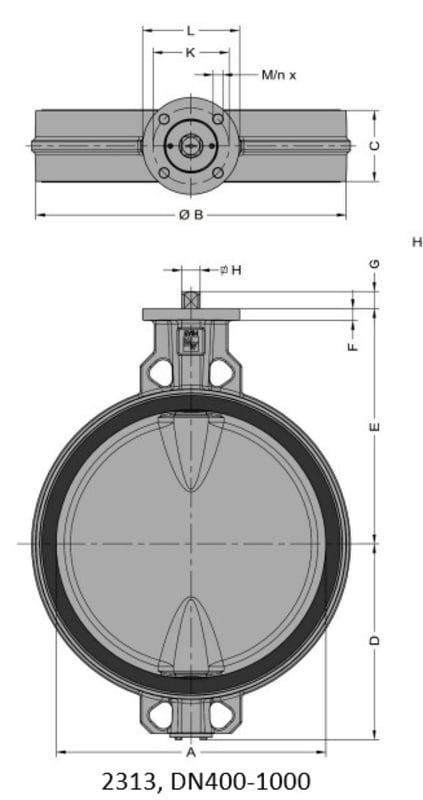

| 2313BV400 | 102 | 363 | 305 | 28 | 27 | 73 | |
| 2313BV450 | 114 | 388 | 330 | 28 | 27 | 86 | |
| 2313BV500 | 127 | 460 | 373 | 37 | 36 | 125 | |
| 2313BV600 | 154 | 510 | 423 | 37 | 36 | 170 | |
| 2313B-40 | 33 | 86 | 58 | 12 | 2 | ||
| 2313B-50 | 43 | 100 | 63 | 12 | 3 | ||
| 2313B-65 | 46 | 115 | 71 | 12 | 4 | ||
| 2313B-80 | 46 | 130 | 78 | 12 | 4 | ||
| 2313B-100 | 52 | 150 | 98 | 12 | 5 | ||
| 2313B-125 | 56 | 182 | 109 | 12 | 8 | ||
| 2313B-150 | 56 | 210 | 133 | 14 | 9 | ||
| 2313B-200 | 60 | 262 | 158 | 14 | 14 | ||
| 2313B-250 | 68 | 315 | 194 | 15 | 23 | ||
| 2313B-300 | 78 | 371 | 219 | 15 | 35 |

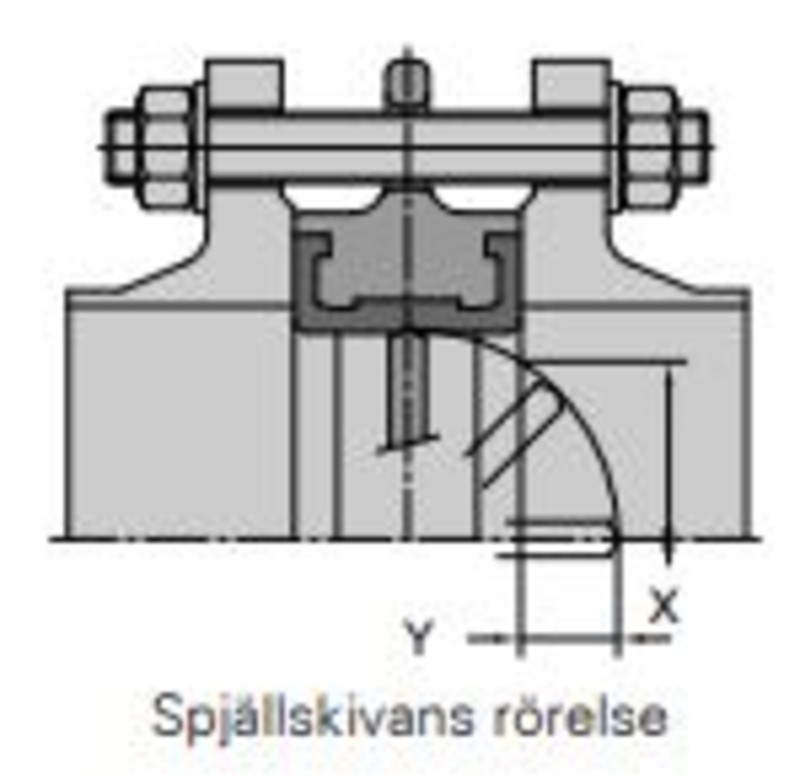

| DN | X | Y |
|---|---|---|
| 40 | 24 | 4 |
| 50 | 27 | 4 |
| 65 | 47 | 10 |
| 80 | 67 | 18 |
| 100 | 87 | 25 |
| 125 | 113 | 35 |
| 150 | 140 | 48 |
| 200 | 191 | 70 |
| 250 | 242 | 92 |
| 300 | 289 | 111 |
Heltätande underhållsfri vridspjällventil med centriskt placerad spjällskiva, delad spindel, helt hus med i huset fastvulkaniserat gummifoder som eliminerar risken för spaltkorrosion, skyddar ventilhuset invändigt mot korrosion och tjänstgör som flänspackning. Tillverkningsprocessen säkerställer utmärkt tätning och ökad livslängd eftersom nötning av fodret elimineras. Spjällskivans profil är avgörande för att uppnå goda flödesegenskaper som på sikt leder till att energiförlusterna minimeras. Ventilen är tät oavsett flödesriktning.
Ventilhus med semi-LUG fästöron för ensidigt montage. AT 2313B är försedda med fästöron t.o.m. DN 350. Hålbild DN40-DN350 passar flänsar PN6/PN10/PN16 och CL150. Bygglängd enligt SS-EN 558, series 20. Toppfläns enligt ISO 5211.
Standard ytbehandling klass C3 enl. ISO 12944.
Vid montage utomhus där det förekommer påtagliga mängder luftföroreningar eller måttlig mängd salt såsom i industri och kustområden,
utan regnskydd rekommenderas klass C4.
Huvudmaterial: Segjärn
Huvudmaterialkod: Segjärn GJS-400-15 (GGG40)
Ingående material: Segjärn
Ingående materialkod: Segjärn GJS-400-15 (GGG40)
Temperatur (°C): -20 - 110
Tryckklass (PN): 16
Anslutning: Flänsad EN1092
ETIM klassning: EC010910 - Vridspjällsventil (Drosselventil)
BK04 kod: 20706 Vridspjäll
Produktens färg: RAL 2000 - Gulorange
| DN | KVS | Anslutning enligt ISO 5211 | Erfordrat moment (Nm) |
|---|---|---|---|
| 40 | 95 | F07 | 4 |
| 50 | 95 | F07 | 6 |
| 65 | 231 | F07 | 10 |
| 80 | 491 | F07 | 16 |
| 100 | 690 | F07 | 29 |
| 125 | 1450 | F07 | 45 |
| 150 | 1945 | F07 | 65 |
| 200 | 4095 | F07 | 141 |
| 250 | 6085 | F10 | 276 |
| 300 | 9570 | F10 | 394 |
| 350 | 13500 | F10 | 478 |
| 400 | 16350 | F14 | 824 |
| 450 | 21550 | F14 | 942 |
| 500 | 27700 | F16 | 1459 |
| 600 | 37200 | F16 | 2168 |
Flödesriktning: Dubbelriktad
Möjlig montageposition: Vertikal, Horisontell
Möjlig montageposition notering: Spindel skall ej monteras så att den är riktad nedåt då kan läckage uppstå.
Ventilen är avsedd att monteras mellan flänsar, utan packningar, och där så är möjligt med axlarna i horisontellt läge. Vid ensidigt montage får bultar och muttrar inte dras åt med högre moment än vad som anges i tabell i relevant norm. Ventilen skall motioneras regelbundet för att undvika ansamling av smuts som kan leda till läckage.
Observera angivna mått för att spjällbladet skall kunna röra sig fritt i förhållande till anslutande rör.
Vridspjällventil AT 2313B Produktdatablad (PDF-fil, 706 kB)
2311B, 2313B, 2316B, 2343B, DoC/CE (PDF-fil, 959 kB)
Produktdatablad (PDF-fil, 441 kB)
