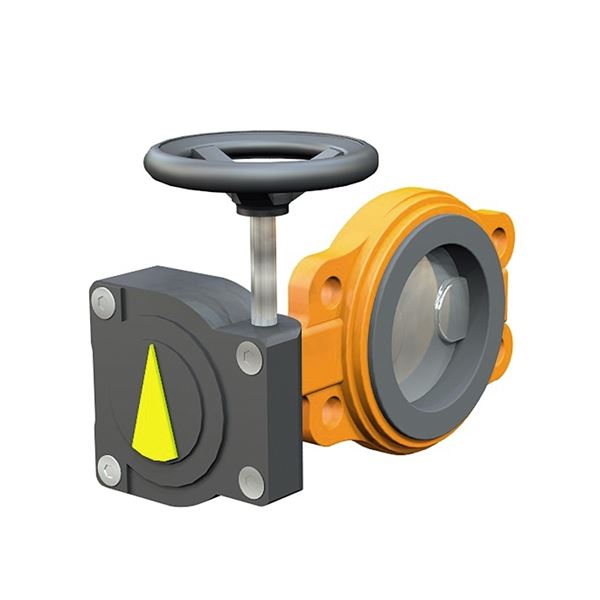

Högkvalitativt heltätande vridspjäll med disk i rostfritt stål, fastvulkaniserat gummifoder i EPDM. Semi-LUG utförande. Även lämpligt för vakuum och som ändventil med handspak, snäckväxel eller manöverdon. Med hög hals för överisolering.
| Dimensionsområde (DN) | 50 - 2200 |
|---|---|
| Tryckklass (PN) | 10 - 16 |
| Temperatur (°C) | -20 - 110 |
| Huvudmaterial | Gråjärn |
| Artikelnummer | DN | PN | Temperatur (°C) | Manöver | Korrosionsskydd | Antal | |||
|---|---|---|---|---|---|---|---|---|---|
| AT 2311S50 | 50 | 16 | -20 - 110 | Spak | C3 (EN ISO 12944-2) | 2024-12-23 | 2 960 SEK | ||
| AT 2311V50 | 50 | 16 | -20 - 110 | Snäckväxel | C3 (EN ISO 12944-2) | 2024-12-23 | 6 000 SEK | ||
| AT 2311S65 | 65 | 16 | -20 - 110 | Spak | C3 (EN ISO 12944-2) | ||||
| AT 2311V65 | 65 | 16 | -20 - 110 | Snäckväxel | C3 (EN ISO 12944-2) | ||||
| AT 2311S65-1014 | 65 | 16 | -20 - 110 | Spak | C4 (EN ISO 12944-2) | ||||
| AT 2311S65HT | 65 | 16 | -30 - 130 | Spak | C3 (EN ISO 12944-2) | ||||
| AT 2311S80 | 80 | 16 | -20 - 110 | Spak | C3 (EN ISO 12944-2) | ||||
| AT 2311V80 | 80 | 16 | -20 - 110 | Snäckväxel | C3 (EN ISO 12944-2) | ||||
| AT 2311S80-1014 | 80 | 16 | -20 - 110 | Spak | C4 (EN ISO 12944-2) | ||||
| AT 2311-80HT | 80 | 16 | -30 - 130 | Fri axel | C3 (EN ISO 12944-2) | ||||
| AT 2311S100 | 100 | 16 | -20 - 110 | Spak | C3 (EN ISO 12944-2) | ||||
| AT 2311V100 | 100 | 16 | -20 - 110 | Snäckväxel | C3 (EN ISO 12944-2) | ||||
| AT 2311S100-1014 | 100 | 16 | -20 - 110 | Spak | C4 (EN ISO 12944-2) | ||||
| AT 2311V100-1014 | 100 | 16 | -20 - 110 | Snäckväxel | C4 (EN ISO 12944-2) | ||||
| AT 2311S100HT | 100 | 16 | -30 - 130 | Spak | C3 (EN ISO 12944-2) | ||||
| AT 2311-100HT | 100 | 16 | -30 - 130 | Fri axel | C3 (EN ISO 12944-2) | ||||
| AT 2311-100-1014 | 100 | 16 | -20 - 110 | Fri axel | C4 (EN ISO 12944-2) | ||||
| AT 2311S125 | 125 | 16 | -20 - 110 | Spak | C3 (EN ISO 12944-2) | ||||
| AT 2311V125 | 125 | 16 | -20 - 110 | Snäckväxel | C3 (EN ISO 12944-2) | 2024-12-23 | 7 700 SEK | ||
| AT 2311S125-1014 | 125 | 16 | -20 - 110 | Spak | C4 (EN ISO 12944-2) | ||||
| AT 2311V125-1014 | 125 | 16 | -20 - 110 | Snäckväxel | C4 (EN ISO 12944-2) | ||||
| AT 2311-125-1014 | 125 | 16 | -20 - 110 | Fri axel | C4 (EN ISO 12944-2) | ||||
| AT 2311S150 | 150 | 16 | -20 - 110 | Spak | C3 (EN ISO 12944-2) | ||||
| AT 2311V150 | 150 | 16 | -20 - 110 | Snäckväxel | C3 (EN ISO 12944-2) | 2024-12-23 | 8 600 SEK | ||
| AT 2311S150-1014 | 150 | 16 | -20 - 110 | Spak | C4 (EN ISO 12944-2) | ||||
| AT 2311V150-1014 | 150 | 16 | -20 - 110 | Snäckväxel | C4 (EN ISO 12944-2) | ||||
| AT 2311-150 | 150 | 16 | -20 - 110 | Fri axel | C3 (EN ISO 12944-2) | ||||
| AT 2311-150HT | 150 | 16 | -30 - 130 | Fri axel | C3 (EN ISO 12944-2) | ||||
| AT 2311-150-1014 | 150 | 16 | -20 - 110 | Fri axel | C4 (EN ISO 12944-2) | ||||
| AT 2311V200 | 200 | 16 | -20 - 110 | Snäckväxel | C3 (EN ISO 12944-2) | 2024-12-23 | 10 700 SEK | ||
| AT 2311S200 | 200 | 16 | -20 - 110 | Spak | C3 (EN ISO 12944-2) | ||||
| AT 2311S200PN10 | 200 | 10 | -20 - 110 | Spak | C3 (EN ISO 12944-2) | ||||
| AT 2311V200-1014 | 200 | 16 | -20 - 110 | Snäckväxel | C4 (EN ISO 12944-2) | ||||
| AT 2311V200HT | 200 | 16 | -30 - 130 | Snäckväxel | C3 (EN ISO 12944-2) | ||||
| AT 2311-200 | 200 | 16 | -20 - 110 | Fri axel | C3 (EN ISO 12944-2) | ||||
| AT 2311-200HT | 200 | 16 | -30 - 130 | Fri axel | C3 (EN ISO 12944-2) | ||||
| AT 2311-200-1014 | 200 | 16 | -20 - 110 | Fri axel | C4 (EN ISO 12944-2) | ||||
| AT 2311V250 | 250 | 10 | -20 - 110 | Snäckväxel | C3 (EN ISO 12944-2) | ||||
| AT 2311V250-1014 | 250 | 10 | -20 - 110 | Snäckväxel | C4 (EN ISO 12944-2) | ||||
| AT 2311-250 | 250 | 10 | -20 - 110 | Fri axel | C3 (EN ISO 12944-2) | ||||
| AT 2311-250HT | 250 | 10 | -30 - 130 | Fri axel | C3 (EN ISO 12944-2) | ||||
| AT 2311V300 | 300 | 10 | -20 - 110 | Snäckväxel | C3 (EN ISO 12944-2) | 2024-12-23 | 17 200 SEK | ||
| AT 2311V300-1014 | 300 | 10 | -20 - 110 | Snäckväxel | C4 (EN ISO 12944-2) | ||||
| AT 2311-300 | 300 | 10 | -20 - 110 | Fri axel | C3 (EN ISO 12944-2) | 2024-12-23 | 14 300 SEK | ||
| AT 2311-300HT | 300 | 10 | -30 - 130 | Fri axel | C3 (EN ISO 12944-2) | 2024-12-23 | 31 400 SEK | ||
| AT 2311V350 | 350 | 10 | -20 - 110 | Snäckväxel | C3 (EN ISO 12944-2) | ||||
| AT 2311V350-1014 | 350 | 10 | -20 - 110 | Snäckväxel | C4 (EN ISO 12944-2) | ||||
| AT 2311-350 | 350 | 10 | -20 - 110 | Fri axel | C3 (EN ISO 12944-2) | ||||
| AT 2311-350HT | 350 | 10 | -30 - 130 | Fri axel | C3 (EN ISO 12944-2) | ||||
| AT 2311V400 | 400 | 10 | -20 - 110 | Snäckväxel | C3 (EN ISO 12944-2) | ||||
| AT 2311V400PN16 | 400 | 16 | -20 - 110 | Snäckväxel | C3 (EN ISO 12944-2) | ||||
| AT 2311V400-1014 | 400 | 10 | -20 - 110 | Snäckväxel | C4 (EN ISO 12944-2) | ||||
| AT 2311V400HT | 400 | 10 | -30 - 130 | Snäckväxel | C3 (EN ISO 12944-2) | ||||
| AT 2311-400 | 400 | 10 | -20 - 110 | Fri axel | C3 (EN ISO 12944-2) | ||||
| AT 2311V450 | 450 | 10 | -20 - 110 | Snäckväxel | C3 (EN ISO 12944-2) | ||||
| AT 2311-450HT | 450 | 10 | -30 - 130 | Fri axel | C3 (EN ISO 12944-2) | ||||
| AT 2311V500 | 500 | 10 | -20 - 110 | Snäckväxel | C3 (EN ISO 12944-2) | ||||
| AT 2311V500-1014 | 500 | 10 | -20 - 110 | Snäckväxel | C4 (EN ISO 12944-2) | ||||
| AT 2311V600 | 600 | 10 | -20 - 110 | Snäckväxel | C3 (EN ISO 12944-2) | ||||
| AT 2311-500 | 500 | 10 | -20 - 110 | Fri axel | C3 (EN ISO 12944-2) | ||||
| AT 2311-600 | 600 | 10 | -20 - 110 | Fri axel | C3 (EN ISO 12944-2) | ||||
| AT 2311-800 | 800 | 10 | -20 - 110 | Fri axel | C3 (EN ISO 12944-2) |
Snäckväxel AT 2394 är en tillförlitlig växel av aluminium för mjuk öppning och stängning av vridspjäll…
Välj
KLINGER® CompenSil har utmärkta tätningsegenskaper för alla typer av tillämpningar. Det kan användas…
Välj
Elektriskt manöverdon AT 3941 monterad på vridspjällventil AT 2311.
Välj
För avstängning och reglering. Varmt och kallt vatten:
- Värme och kylsystem
- Glykolblandat vatten
- Vakuum
- Neutrala gaser
EPDM-gummi: Varmvatten, luft, neutrala gaser, vissa utspädda oorganiska syror, vissa alkoholer (max 30%)
EPDM högtemp: Kyla och värmevatten med utökat temperaturområde, -30°C till 130°C.
PSB.2 Vridspjällventiler
Vridspjällventil AT 2311, med hus av gråjärn och i huset fastvulkaniserat foder av EPDM samt spjällskiva i rostfritt stål
AT 2311S med spak standard t.o.m. DN150,
AT 2311V med växel standard fr.o.m DN200
PED 2014/68/EU, AFS 2016:1
Produkten är CE-märkt
Märkning på produkt: Fabrikat, DN, PN, material enl SS-EN 19
Byggvarubedömning: Undviks
BVB ID: 43129
SundaHus: B
| Pos | Komponent | Material |
|---|---|---|
| 1 | Ventilhus | Gråjärn GJL-250 (GG25) |
| 2 | Spjällskiva | Rostfritt stål AISI 431 (1.4057) |
| 3 | Foder | EPDM (etenpropengummi) |
Dimensionsområde (DN): 50 - 2200
| DN | A | B | G | Nettovikt (kg) |
|---|---|---|---|---|
| 50 | 43 | 152 | 63 | 3.991 |
| 65 | 46 | 160 | 71 | 4.887 |
| 80 | 46 | 167 | 78 | 5.147 |
| 100 | 52 | 189 | 98 | 6.569 |
| 125 | 56 | 202 | 109 | 8.8 |
| 150 | 56 | 224 | 133 | 11 |
| 200 | 60 | 248 | 158 | 16.5 |
| 250 | 68 | 245 | 194 | 32 |
| 300 | 78 | 270 | 219 | 41 |
| 350 | 78 | 315 | 236 | 38 |
| 400 | 102 | 363 | 308 | 71 |
| 450 | 114 | 388 | 334 | 86 |
| 500 | 127 | 413 | 360 | 101 |
| 600 | 154 | 510 | 426 | 210 |
| 800 | 190 | 610 | 549 | 305 |
Heltätande underhållsfri vridspjällventil med centriskt placerad spjällskiva, delad spindel, helt hus med i huset fastvulkaniserat gummifoder som eliminerar risken för spaltkorrosion, skyddar ventilhuset invändigt mot korrosion och tjänstgör som flänspackning. Tillverkningsprocessen säkerställer utmärkt tätning och ökad livslängd eftersom nötning av fodret elimineras. Spjällskivans profil är avgörande för att uppnå goda flödesegenskaper som på sikt leder till att energiförlusterna minimeras. Ventilen är tät oavsett flödesriktning.
Ventilhus med SEMI-LUG fästöron för ensidigt montage. AT 2311 är försedda med fästöron t.o.m. DN 300. Hålbild enl. PN16 upp till DN 200 och PN10 för DN250-300.
Spjällskiva och axeltappar är förenade med ett eller flera kraftiga koniska stift. Vridspjällventil AT 2311 DN 50-200 levereras som standard med hög spindelhals för överisolering.Bygglängd enligt SS-EN 558
Toppfläns enligt ISO 5211.
Standard ytbehandling klass C3 enl. ISO 12944.
Vid montage utomhus där det förekommer påtagliga mängder luftföroreningar eller måttlig mängd salt såsom i industri och kustområden,
utan regnskydd rekommenderas klass C4.
Huvudmaterial: Gråjärn
Huvudmaterialkod: Gråjärn GJL-250 (GG25)
Ingående material: Gråjärn, Rostfritt stål, Gummi
Ingående materialkod: Rostfritt stål AISI 431 (1.4057), Gråjärn GJL-250 (GG25), EPDM (etenpropengummi)
Temperatur (°C): -20 - 110
Tryckklass (PN): 10 - 16
Anslutning: Flänsad EN1092
ETIM klassning: EC010910 - Vridspjällsventil (Drosselventil)
BK04 kod: 20706 Vridspjäll
MagiCAD länk: https://redir.magicad.cloud/product/20e2d479-6ec5-4f4b-9f19-1bbe61317abc
Produktens färg: RAL 2000 - Gulorange
Flödesriktning: Dubbelriktad
Möjlig montageposition: Vertikal, Horisontell
Möjlig montageposition notering: Montage med spindelaxel horisontellt är optimalt.
Ventilen är avsedd att monteras mellan flänsar, utan packningar, och där så är möjligt med axlarna i horisontellt läge, undvik att monjtera ventil med axeln nedåt. Vid ensidigt montage får bultar och muttrar inte dras åt med högre moment än vad som anges i tabell i relevant norm. Ventilen skall motioneras regelbundet för att undvika ansamling av smuts som kan leda till läckage.
