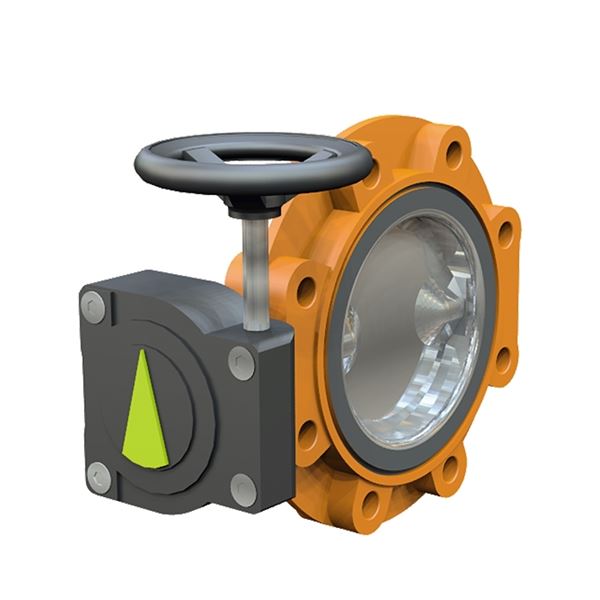

Vridspjäll AT 2315V300HT

Högkvalitativt heltätande vridspjäll med disk i rostfritt stål, fastvulkaniserat gummifoder i EPDM. Full-LUG utförande. Även lämpligt för vakuum och som ändventil med handspak, snäckväxel eller manöverdon.

Artikeln har utgått ur sortimentet

Observera att viss avvikelse kan förekomma

Tekniska specifikationer

ProduktserieVridspjäll AT 2315-
DN300
PN10
Temperatur (°C)-30 - 130
AnslutningFlänsad EN1092

Tillbehör

Snäckväxel AT 2394-250-350

Snäckväxel för AT 2310-2344 DN 250-350

6 800 SEK

Färre än 10 i lager Leverans från lager

Artikelinformation

Vridspjäll DN300, PN10, snäckväxel
Högkvalitativt mjuktätande vridspjäll
med vulkaniserat foder samt full lug för
inspänning mellan flänsar.
Ventilhus i segjärn GGG40.
Foder i EPDM Högtemp,
spjällskiva, spindel och stift i
rostfritt stål 1.4057
Korrosionsskyddsmålade klass
C3 enligt EN12944.
Bygglängd enligt SS-EN 558.
Toppfläns enligt ISO 5211.
Kan användas som ändventil @10bar
Snäckväxel

Ursprungsland: NL Nederländerna

Tullstatnr: 84818085

Mått och vikt

Nettovikt (kg): 55

Bruttovikt (kg): 55

DN: 300

Mått A (mm): 78

Mått B (mm): 270

Mått G (mm): 219

Tekniska data

PN: 10

Antal anslutningar: 1

Ansl. 1: Flänsad EN1092

Ansl. 1 - spec.: PN10

Temperatur (°C): -30 - 130

Läckageklass: Rate A acc. to EN 12266-1:2012

Korrosionsskydd: C3 (EN ISO 12944-2)

KVS: 9570

Anslutning enligt ISO 5211: F10

Spindeltyp: Parallell fyrkant

Mått på spindel: 24x24mm

Manöver: Snäckväxel

Erfordrat moment (Nm): 307

Nedladdningsbart

Ritningar
