Vridspjäll AT 2315-

Användningsområde

För avstängning och reglering. Varmt och kallt vatten:
- Värme och kylsystem
- Glykolblandat vatten
- Vakuum
- Neutrala gaser
EPDM-gummi:Varmvatten, luft, neutrala gaser, vissa utspädda oorganiska syror, vissa alkoholer (max 30%)
EPDM högtemp:Kyla och värmevatten med utökat temperaturområde, -30°C till 130°C.

AMA-text

PSB.2 Vridspjällventiler

Vridspjällventil AT 2315, med ventilhus av segjärn och i huset fastvulkaniserat foder av EPDM samt spjällskiva i rostfritt stål. Spjäll i full-lug utförande och lämplig som ändventil.
AT 231xS med spak standard t.o.m. DN150,

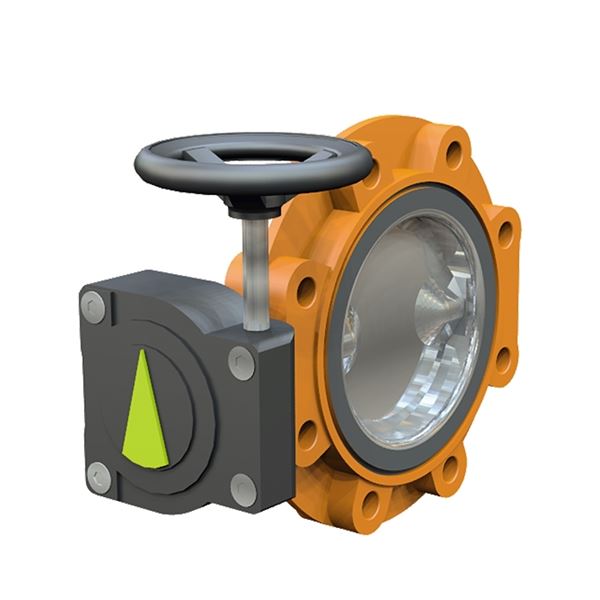

AT 231xV med växel standard fr.o.m DN200

Kvalitetssäkring

PED 2014/68/EU, AFS 2016:1

Produkten är CE-märkt

Märkning på produkt: Fabrikat, DN, PN, material enl SS-EN 27

Energi/miljödeklaration

Mått och vikt

Dimensionsområde (DN): 50 - 2200

Funktion och konstruktion

Heltätande underhållsfri vridspjällventil med centriskt placerad spjällskiva, delad spindel, helt hus med i huset fastvulkaniserat gummifoder som eliminerar risken för spaltkorrosion, skyddar ventilhuset invändigt mot korrosion och tjänstgör som flänspackning. Tillverkningsprocessen säkerställer utmärkt tätning och ökad livslängd eftersom nötning av fodret elimineras. Spjällskivans profil är avgörande för att uppnå goda flödesegenskaper som på sikt leder till att energiförlusterna minimeras. Ventilen är tät oavsett flödesriktning.

Ventilhus med SEMI-LUG fästöron för ensidigt montage
AT 2310 och AT 2311 är försedda med fästöron t.o.m. DN 300. Hålbild enl. PN16 upp till DN 200 och PN10 för DN250-300.
AT 2312, AT 2313 och AT 2314 är försedda med fästöron t.o.m. DN 200.
Denna konstruktion medför att ventilen bibehåller sin tätningsfunktion även vid ensidigt flänsmontage, exempelvis som ändventil.

Spjällskiva och axeltappar är förenade med ett eller flera kraftiga koniska stift.
Vridspjällventil AT 2310-11 DN 50-200 levereras som standard med hög spindelhals för överisolering.Bygglängd enligt SS-EN 558
Toppfläns enligt ISO 5211.

Standard ytbehandling klass C3 enl. ISO 12944.
Vid montage utomhus där det förekommer påtagliga mängder luftföroreningar eller måttlig mängd salt såsom i industri och kustområden,
utan regnskydd rekomenderas klass C4.

Tekniska data

Huvudmaterial: Segjärn

Huvudmaterialkod: Segjärn GJS-400-15 (GGG40)

Ingående material: Gummi, Segjärn

Ingående materialkod: Segjärn GJS-400-15 (GGG40), EPDM (etenpropengummi)

Temperatur (°C): -20 - 110

Tryckklass (PN): 10 - 16

Anslutning: Flänsad EN1092

ETIM klassning: EC010910 - Vridspjällsventil (Drosselventil)

BK04 kod: 20706 Vridspjäll

Produktens färg: RAL 2000 - Gulorange

Installation och underhåll

Flödesriktning: Dubbelriktad

Möjlig montageposition: Vertikal, Horisontell

Möjlig montageposition notering: Montage med spindelaxel horisontellt är optimalt.

Ventilen är avsedd att monteras mellan flänsar, utan packningar, och där så är möjligt med axlarna i horisontellt läge, undvik att monjtera ventil med axeln nedåt. Vid ensidigt montage får bultar och muttrar inte dras åt med högre moment än vad som anges i tabell i relevant norm. Ventilen skall motioneras regelbundet för att undvika ansamling av smuts som kan leda till läckage.
