För tryckreducering av inkompressibel media som vatten. Utloppstryck justerbart (0,5-2bar). Typ Resideo D15SN.
| Dimensionsområde (DN) | 50 - 100 |
|---|---|
| Tryckklass (PN) | 16 |
| Temperatur (°C) | 0 - 65 |
| Huvudmaterial | Segjärn |
| Artikelnummer | DN | PN | KVS | Lågtryck bar(g) | Antal | ||
|---|---|---|---|---|---|---|---|
| AT 4201A50 | 50 | 16 | 18 | 0,5 - 2 | 2025-01-30 | 34 500 SEK | |
| AT 4201A65 | 65 | 16 | 49 | 0,5 - 2 | 2025-01-30 | 36 300 SEK | |
| AT 4201A80 | 80 | 16 | 51 | 0,5 - 2 | 2025-01-30 | 45 600 SEK | |
| AT 4201A100 | 100 | 16 | 56 | 0,5 - 2 | 2025-01-30 | 64 000 SEK |
Enligt EN 806-2 skyddar tryckreduceringsventiler av den här typen hushållsvatteninstallationer mot för högt tryck från vattenförsörjningen. De kan också användas för industriella eller kommersiella tillämpningar inom ramen för deras specifikation. Genom att installera en tryckreduceringsventil undviks tryckskador och vattenförbrukningen minskar. Det inställda trycket hålls också konstant, även när det finns stora variationer i inloppstrycket. Genom att minska drifttrycket och hålla det på en konstant nivå minimeras flödesbruset i installationen.
PSE.21 Tryckstyrda ventiler i vätskesystem

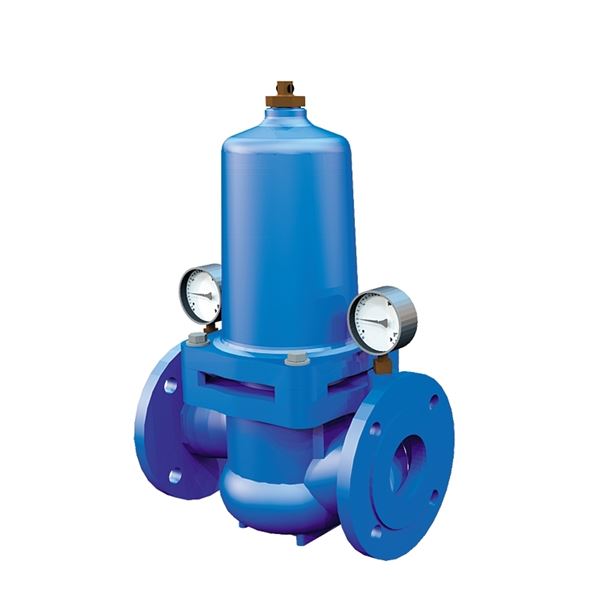

Reducerventil AT4201A DN50-100, hus av segjärn med epoxy på insidan, inställbart lågtryck 0,5-2 bar.
Märkning på produkt: Fabrikat, DN, PN, material samt pil visande flödesriktning.
Reach datum: 2023-06-14

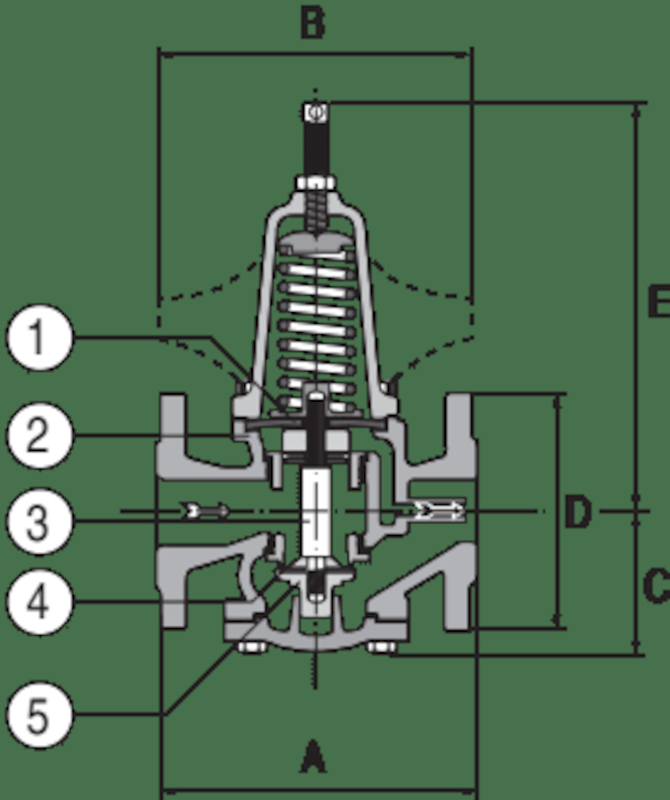

| Pos | Komponent | Material |
|---|---|---|
| 1 | Membran och tätningar | EPDM (etenpropengummi) |
| 2 | Ventilhus + Fjäderhus | Segjärn GJS-400-15 (GGG40) |
| 3 | Spindel | Stål |
| 4 | Spårring | Gummi |
| 5 | Kägla | Rostfritt stål |
Dimensionsområde (DN): 50 - 100

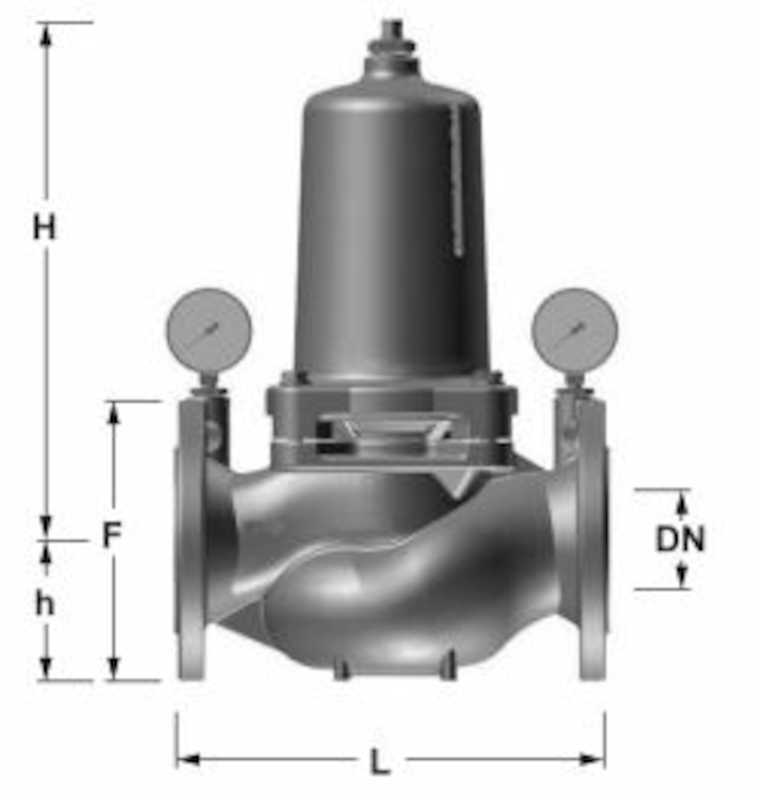

| DN | L | h | F | H | Nettovikt (kg) |
|---|---|---|---|---|---|
| 50 | 230 | 83 | 165 | 296 | 14 |
| 65 | 290 | 93 | 185 | 370 | 30.5 |
| 80 | 310 | 100 | 200 | 370 | 32 |
| 100 | 350 | 110 | 220 | 370 | 34.5 |

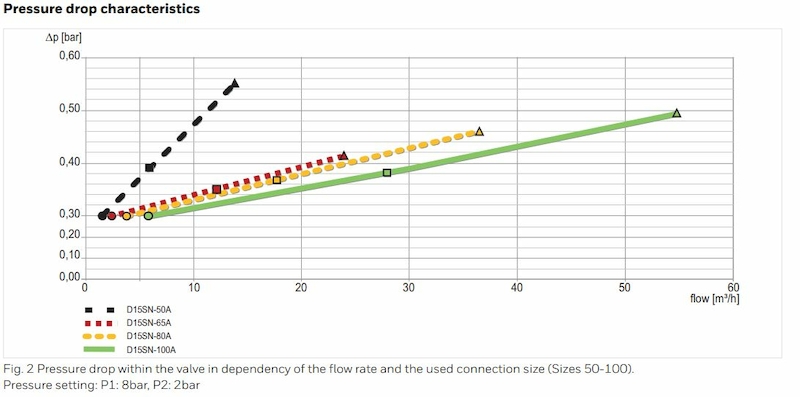

Käglan är avlastad, vilket ger konstant lågtryck även vid varierande högtryck. Ventilen är tät vid nollförbrukning och lågtrycket är konstant. Ventilhuset har två uttag för mätning av lågtrycket (R8 för DN 50, R15 för DN 65-150). Lämplig tryckmätare är AT 4258.
Huvudmaterial: Segjärn
Huvudmaterialkod: Segjärn GJS-400-15 (GGG40)
Ingående material: Segjärn
Ingående materialkod: Segjärn GJS-400-15 (GGG40)
Temperatur (°C): 0 - 65
Tryckklass (PN): 16
Anslutning: Flänsad EN1092
ETIM klassning: EC010122 - Tryckreduceringsventil
RIKTLINJER FÖR INSTALLATION
Krav för installation
- Monteras i horisontella rörledningar med fjädermössa riktad uppåt
- Installation i vertikala rörledningar är möjlig med ökad underhållsarbete
- Montera avstängningsventiler
- Installationsplatsen ska skyddas mot frost och vara lättillgänglig
- Tryckmätaren kan lätt avläsas
- Förenklat underhåll och rengöring
- Installera nedströms från filter eller sil.
- Denna placering ger optimalt skydd för tryckreduceringsventilen mot smuts
- Skapa en rak rörledningssträcka på minst fem gånger den nominella ventilstorleken efter tryckreduceringsventilen (i enlighet med EN 806-2).
- Kräver regelbundet underhåll i enlighet med EN 806-5
