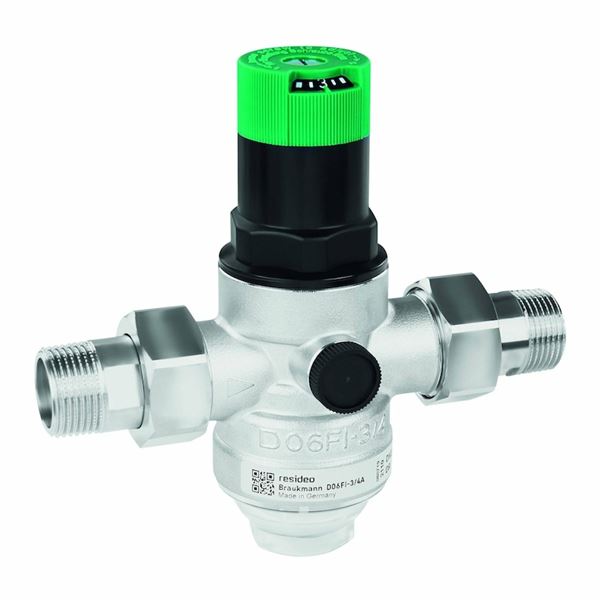

Reducerventil i rostfritt stål. Tryck på utlopp justerbart (1,5-6bar). För tryckreducering av vatten. Typ Resideo D06FI.
| Dimensionsområde (DN) | 15 - 50 |
|---|---|
| Tryckklass (PN) | 25 |
| Temperatur (°C) | 5 - 70 |
| Huvudmaterial | Rostfritt stål |
| Artikelnummer | DN | PN | KVS | Lågtryck bar(g) | Antal | ||
|---|---|---|---|---|---|---|---|
| AT 4169-15-SS | 15 | 25 | 2,4 | 1,5 - 6 | 2025-02-03 | 6 400 SEK | |
| AT 4169-20-SS | 20 | 25 | 3,1 | 1,5 - 6 | 2025-02-03 | 7 700 SEK | |
| AT 4169-25-SS | 25 | 25 | 5,8 | 1,5 - 6 | 2025-02-03 | 10 200 SEK | |
| AT 4169-32-SS | 32 | 25 | 5,9 | 1,5 - 6 | 2025-02-03 | 12 700 SEK | |
| AT 4169-40-SS | 40 | 25 | 12,6 | 1,5 - 6 | 2025-02-03 | 17 900 SEK | |
| AT 4169-50-SS | 50 | 25 | 12 | 1,5 - 6 | 2025-02-03 | 23 100 SEK |
Smidigt verktyg för demontering av reducerventiler. Är skonsamt mot ventilernas plastdetaljer.
Välj
Enligt EN 806-2 skyddar tryckreduceringsventiler av den här typen hushållsvatteninstallationer mot för högt tryck från vattenförsörjningen. De kan också användas för industriella eller kommersiella tillämpningar inom ramen för deras specifikation. Genom att installera en tryckreduceringsventil undviks tryckskador och vattenförbrukningen minskar. Det inställda trycket hålls också konstant, även när det finns stora fluktuationer i inloppstrycket. Genom att minska drifttrycket och hålla det på en konstant nivå minimeras flödesbruset i installationen.
PSE.21 Tryckstyrda ventiler i vätskesystem
PED 2014/68/EU art 4.3, AFS 2016:1, 8 paragraf, DWGV
Paragraf 8, PED, Art. 4 § 3 Skall ej CE-Märkas.
Märkning på produkt: Fabrikat, anslutning och pil visande flödesriktning.
Reach datum: 2023-06-14
Reachnotering: Produkten omfattas EJ av REACH

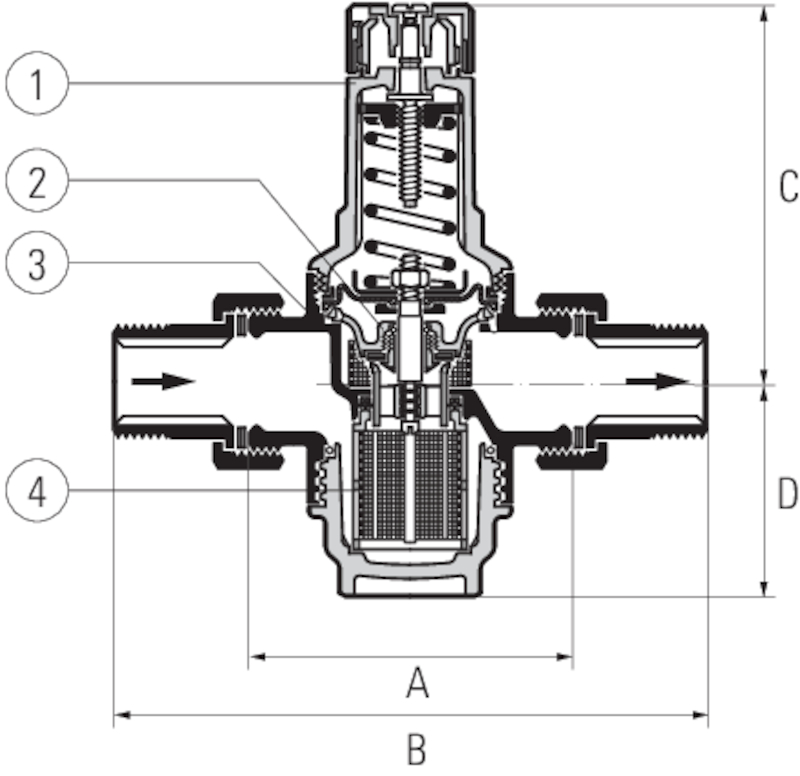

| Pos | 1 | 2 | 3 | 4 |
|---|---|---|---|---|
| Komponent | Fjäderkåpa | Tätningar | Ventilhus | Filter |
| Material | PA (polyamid) | EPDM (etenpropengummi) | Rostfritt stål | Rostfritt stål |
Dimensionsområde (DN): 15 - 50
| DN | 15 | 20 | 25 | 32 | 40 | 50 |
|---|---|---|---|---|---|---|
| A | 80 | 100 | 105 | 130 | 90 | 140 |
| B | 140 | 180 | 200 | 225 | 160 | 255 |
| C | 89 | 111 | 111 | 173 | 89 | 173 |
| D | 58 | 64 | 64 | 126 | 58 | 126 |
Fjäderbelastad tryckreducerventil med inbyggt smutsfilter med maskvidd 0,16 mm. Ventilen ger konstant lågtryck även vid varierande högtryck. Ventilen har två uttag för mätning av lågtrycket. Ventilen är försedd med kopplingsmutter för montage.
Huvudmaterial: Rostfritt stål
Ingående material: Rostfritt stål, Gummi
Ingående materialkod: EPDM (etenpropengummi)
Temperatur (°C): 5 - 70
Tryckklass (PN): 25
Anslutning: Utvändig gänga ISO 228-1 (G, BSPP)
ETIM klassning: EC010122 - Tryckreduceringsventil
Flödesriktning: Enkelriktad
Horisontell och vertikal installation möjlig
- Installera avstängningsventiler
- Enheten nedströms bör skyddas med hjälp av en säkerhetsventil (installeras nedströms tryckreduceringsventilen)
- Installationsplatsen ska vara skyddad mot frost och vara lättåtkomlig
- Manometern kan enkelt läsas av
- Förenklat underhåll och rengöring
- Se till att det finns en rak rörledningssträcka på minst fem gånger den nominella ventilstorleken efter tryckreduceringsventilen (i enlighet med EN 806-2)
- Kräver regelbundet underhåll i enlighet med EN 806-5
