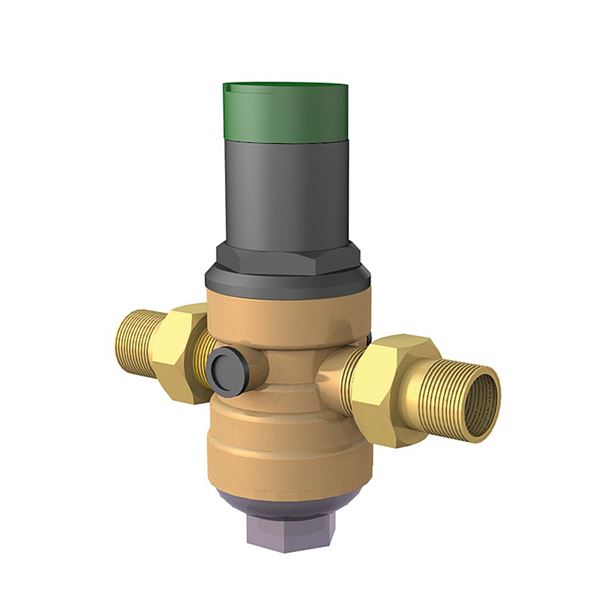

Viridi reducerventil i Avzinkningshärdig blyfri mässing (under 0,1% bly) Tryck på utlopp justerbart (1,5-6bar). För tryckreducering av vatten. Typ Resideo D06F-LFA.
| Dimensionsområde (DN) | 15 - 50 |
|---|---|
| Tryckklass (PN) | 16 |
| Temperatur (°C) | 0 - 30 |
| Huvudmaterial | Mässing |
| Artikelnummer | DN | PN | KVS | Lågtryck bar(g) | Antal | ||
|---|---|---|---|---|---|---|---|
| AT 4169-15 | 15 | 16 | 2,4 | 1,5 - 6 | 2024-12-23 | 2 110 SEK | |
| AT 4169-20 | 20 | 16 | 3,1 | 1,5 - 6 | 2024-12-23 | 2 410 SEK | |
| AT 4169-25 | 25 | 16 | 5,8 | 1,5 - 6 | 2024-12-23 | 2 810 SEK | |
| AT 4169-32 | 32 | 16 | 5,9 | 1,5 - 6 | 2024-12-23 | 4 290 SEK | |
| AT 4169-40 | 40 | 16 | 12,6 | 1,5 - 6 | 2024-12-23 | 8 200 SEK | |
| AT 4169-50 | 50 | 16 | 12 | 1,5 - 6 | 2024-12-23 | 8 700 SEK |
Smidigt verktyg för demontering av reducerventiler. Är skonsamt mot ventilernas plastdetaljer.
VäljViridi reducerventil för tryckreducering av vatten. D06F-LF tryckreduceringsventiler skyddar dricksvatteninstallationer för hushållsbruk mot högt tryck och tryckstötar i ledningarna enligt EN 806-2. Inom ramen för sina specifikationer är D06F lämplig för hushålls-, industri- och kommersiella installationer. Genom att installera en tryckreduceringsventil undviks tryckskador och vattenförbrukningen minskas. Det inställda trycket hålls också konstant, även när det finns stora svängningar i inloppstrycket. Genom att minska drifttrycket och hålla det på en konstant nivå minimeras flödesbruset i installationen.
PSE.21 Tryckstyrda ventiler i vätskesystem
Viridi reducerventil av blyfri mässing CW511L (blyhalt under 0,2 %) AT 4169,G..., inställbart lågtryck 1,5-6 bar för vatten. Viridi reducerventil AT 4169 är godkänd för installation där krav från Byggvarubedömningen och SundaHus ställts.
Tillbehör:
Tryckmätare för AT 4169: AT 4258-8-....., graderad 0-.....bar.
PED 2014/68/EU art 4.3, AFS 2016:1, 8 paragraf, DWGV
Paragraf 8, PED, Art. 4 § 3 Skall ej CE-Märkas.
Märkning på produkt: Fabrikat, anslutning och pil visande flödesriktning.
Byggvarubedömning: Undviks
BVB ID: 108503
SundaHus: C-
Reach datum: 2024-09-23
Reachnotering: Produkten omfattas EJ av REACH

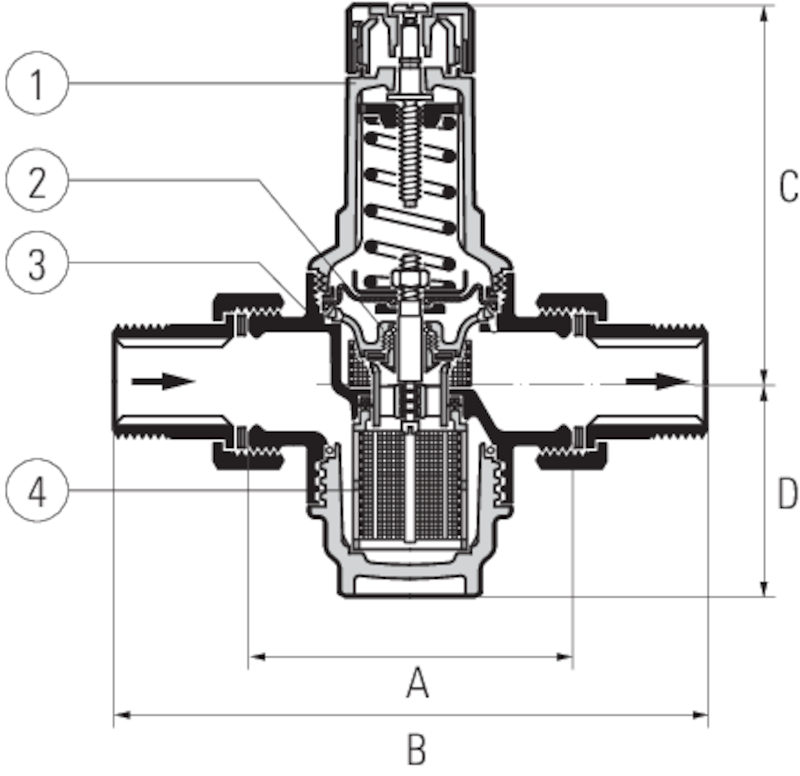

| Pos | Komponent | Material |
|---|---|---|
| 1 | Fjäderkåpa | PA (polyamid) |
| 2 | Innerdel | NBR (nitrilgummi) |
| 3 | Ventilhus | Mässing (CuZn38As) (CW511L) |
| 4 | Filter | Syrafast stål AISI 316Ti (1.4571) |
Dimensionsområde (DN): 15 - 50
| DN | A | B | C | D | Nettovikt (kg) |
|---|---|---|---|---|---|
| 15 | 80 | 140 | 89 | 58 | 0.8 |
| 20 | 90 | 160 | 89 | 58 | 1 |
| 25 | 100 | 180 | 111 | 64 | 1.3 |
| 32 | 105 | 200 | 111 | 64 | 1.4 |
| 40 | 130 | 225 | 173 | 126 | 4 |
| 50 | 140 | 255 | 173 | 126 | 5.3 |
Fjäderbelastad tryckreducerventil med inbyggt smutsfilter med maskvidd 0,16 mm. Ventilen ger konstant lågtryck även vid varierande högtryck. Ventilen har två uttag för mätning av lågtrycket. Ventilen är försedd med kopplingsmutter för montage.
Huvudmaterial: Mässing
Ingående material: Mässing, Rostfritt stål, Plaster, Gummi
Ingående materialkod: PA (polyamid), EPDM (etenpropengummi)
Temperatur (°C): 0 - 30
Tryckklass (PN): 16
Anslutning: Utvändig gänga ISO 228-1 (G, BSPP)
ETIM klassning: EC010122 - Tryckreduceringsventil
Horisontell och vertikal installation möjlig. Ventilens anslutningsform är utvändig rörgänga.
Se bruksanvisning.
