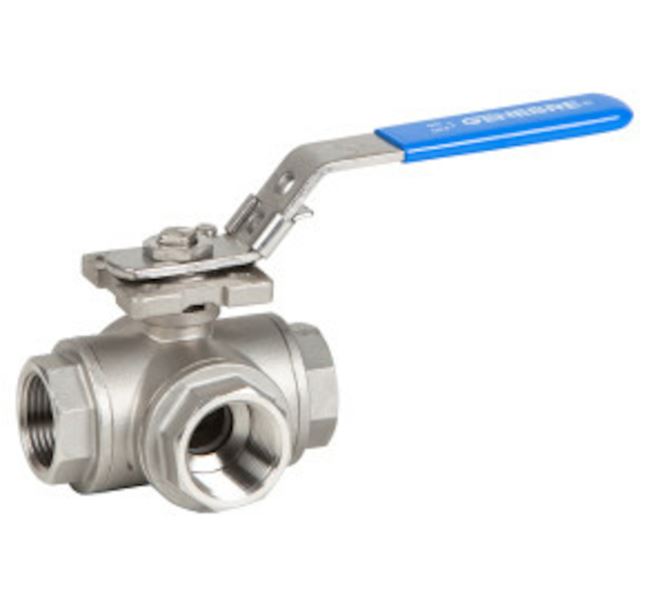

Kulventil AT 3154-

3-vägs Kulventiler med invändig gänga och ISO-topp. Reducerat genomlopp. Rostfritt stål.

Dimensionsområde (DN)	15 - 65
Tryckklass (PN)	63
Temperatur (°C)	-25 - 180
Huvudmaterial	Rostfritt stål

Varianter
Produktinformation
Nedladdningsbart
Ritningar

Varianter

Artikelnummer	DN	PN	Temperatur (°C)	Anslutning	Manöver	KVS	Avs.datum	Bruttopris	Antal
AT 3154T15	15	63	-25 - 180	Invändig gänga ISO 7-1 (BSPT, Kr)	Låsbar spak	13	2025-02-07 Beställningsvara	1 550 SEK	Antal
AT 3154T20	20	63	-25 - 180	Invändig gänga ISO 7-1 (BSPT, Kr)	Låsbar spak	15	2025-02-07 Beställningsvara	1 730 SEK	Antal
AT 3154T25	25	63	-25 - 180	Invändig gänga ISO 7-1 (BSPT, Kr)	Låsbar spak	31	2025-02-07 Beställningsvara	2 370 SEK	Antal
AT 3154T32	32	63	-25 - 180	Invändig gänga ISO 7-1 (BSPT, Kr)	Låsbar spak	39	2025-02-07 Beställningsvara	3 840 SEK	Antal
AT 3154T40	40	63	-25 - 180	Invändig gänga ISO 7-1 (BSPT, Kr)	Låsbar spak	62	2025-02-07 Beställningsvara	5 200 SEK	Antal
AT 3154T50	50	63	-25 - 180	Invändig gänga ISO 7-1 (BSPT, Kr)	Låsbar spak	103	2025-02-07 Beställningsvara	8 500 SEK	Antal
AT 3154T65	65	63	-25 - 180	Invändig gänga ISO 7-1 (BSPT, Kr)	Låsbar spak	205	2025-02-07 Beställningsvara	12 400 SEK	Antal
AT 3154L15	15	63	-25 - 180	Invändig gänga ISO 7-1 (BSPT, Kr)	Låsbar spak	13	2025-01-31 Beställningsvara	1 550 SEK	Antal
AT 3154L25	25	63	-25 - 180	Invändig gänga ISO 7-1 (BSPT, Kr)	Låsbar spak	31	2025-02-07 Beställningsvara	2 500 SEK	Antal
AT 3154L32	32	63	-25 - 180	Invändig gänga ISO 7-1 (BSPT, Kr)	Låsbar spak	39	2025-02-07 Beställningsvara	3 600 SEK	Antal
AT 3154L50	50	63	-25 - 180	Invändig gänga ISO 7-1 (BSPT, Kr)	Låsbar spak	103	2025-02-07 Beställningsvara	8 500 SEK	Antal

Produktinformation

Användningsområde

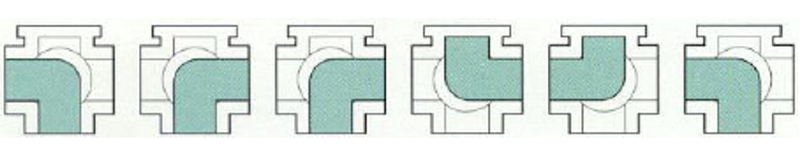

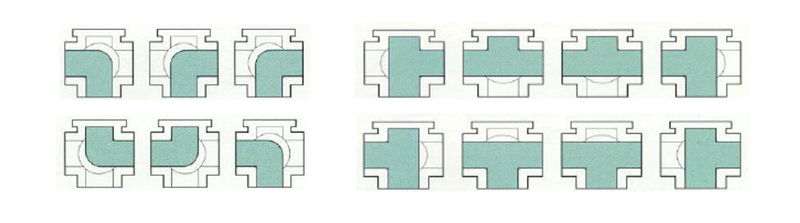

3-vägs kulventil för fördelning eller blandning. Utförande T-kik.

AMA-text

PSB.1 Kulventiler

Mått och vikt

Dimensionsområde (DN): 15 - 65

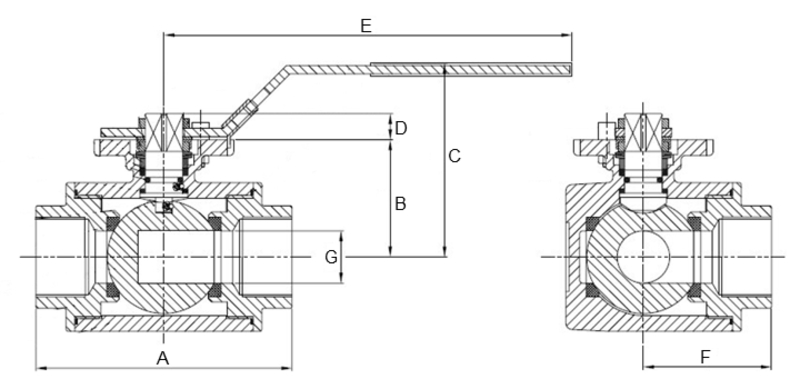

Mått

DN	A	B	C	Nettovikt (kg)
15	75	37	66	0.63
20	85	41	72	0.95
25	100	47	77	1.4
32	122	56	92	2.9
40	131	60	96	3.6
50	158	71	107	6.25
65	178	95	135	9

Funktion och konstruktion

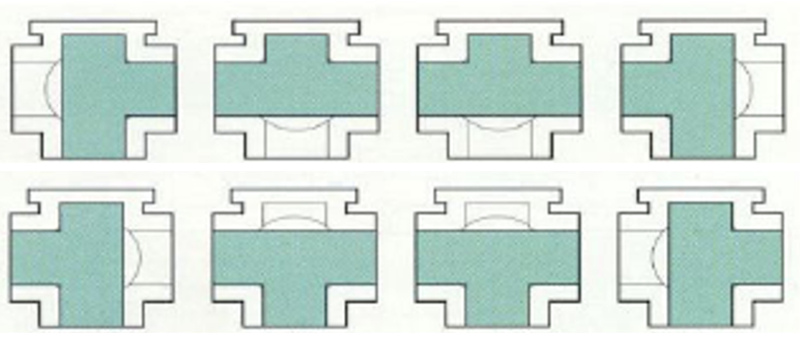

3-vägsventil med reducerat genomlopp i "T" utförande. Utblåsningssäker spindel.

Tekniska data

Huvudmaterial: Rostfritt stål

Huvudmaterialkod: Syrafast stål AISI 316 (1.4408, CF8M)

Ingående material: Rostfritt stål, Gummi, Övrigt

Ingående materialkod: Rostfritt stål AISI 304 (1.4301), Syrafast stål AISI 316 (1.4401), Syrafast stål AISI 316 (1.4408, CF8M), FPM/FKM (fluorgummi), PTFE (polytetrafluoreten)

Temperatur (°C): -25 - 180

Tryckklass (PN): 63

Anslutning: Invändig gänga ISO 7-1 (BSPT, Kr)

ETIM klassning: EC011343 - Kulventil

BK04 kod: 20702 Kulventiler

Installation och underhåll

Flödesriktning: Dubbelriktad

Möjlig montageposition: Vertikal, Horisontell

Ventilen skall motioneras regelbundet för att undvika ansamling av smuts som kan leda till läckage.
