Kulventiler med reducerat genomlopp av rostfritt stål/CPTFE med invändiga gängor och fästfläns för manöverdon. Lämplig att automatisera. Tredelad för enkel service och underhåll. För i huvudsak syror och saltlösningar, gas, ånga, varmt och kallt vatten.
| Dimensionsområde (DN) | 15 - 50 |
|---|---|
| Tryckklass (PN) | 125 |
| Temperatur (°C) | -30 - 220 |
| Huvudmaterial | Rostfritt stål |
| Artikelnummer | DN | PN | Temperatur (°C) | Anslutning | Manöver | KVS | Antal | ||
|---|---|---|---|---|---|---|---|---|---|
| AT 3520-15 | 15 | 125 | -30 - 220 | Invändig gänga ISO 228-1 (G, BSPP) | Låsbar spak | 6,9 | 2024-11-22 | 2 670 SEK | |
| AT 3520-20 | 20 | 125 | -30 - 220 | Invändig gänga ISO 228-1 (G, BSPP) | Låsbar spak | 12,7 | 2024-11-22 | 2 990 SEK | |
| AT 3520-25 | 25 | 125 | -30 - 220 | Invändig gänga ISO 228-1 (G, BSPP) | Låsbar spak | 29,2 | 2024-11-22 | 3 820 SEK | |
| AT 3520-32 | 32 | 125 | -30 - 220 | Invändig gänga ISO 228-1 (G, BSPP) | Låsbar spak | 48,2 | 2024-11-22 | 5 200 SEK | |
| AT 3520-40 | 40 | 100 | -30 - 220 | Invändig gänga ISO 228-1 (G, BSPP) | Låsbar spak | 73,1 | 2024-11-22 | 7 000 SEK | |
| AT 3520-50 | 50 | 100 | -30 - 220 | Invändig gänga ISO 228-1 (G, BSPP) | Låsbar spak | 107,5 | 2024-11-22 | 9 800 SEK |
Pneumatiska dubbelverkande manöverdon för on-off och reglering av kulventiler, vridspjäll eller andra…
Välj
Pneumatiska enkelverkande manöverdon för on-off och reglering av kulventiler, vridspjäll eller där…
Välj
Reservdelssats till 3-delade kulventiler i 3500 serien. (3500/3505/3520/3525/3540/3545/3560/3565)
VäljAvstängningsventil för i huvudsak:
- Lut, syror och saltlösningar
- Lösningsmedel och alkoholer
- Gasol, naturgas och petroleum produkter
- Varmt och kallt vatten samt tryckluft
- Ånga, mättad (se diagram)
PSB.1 Kulventiler

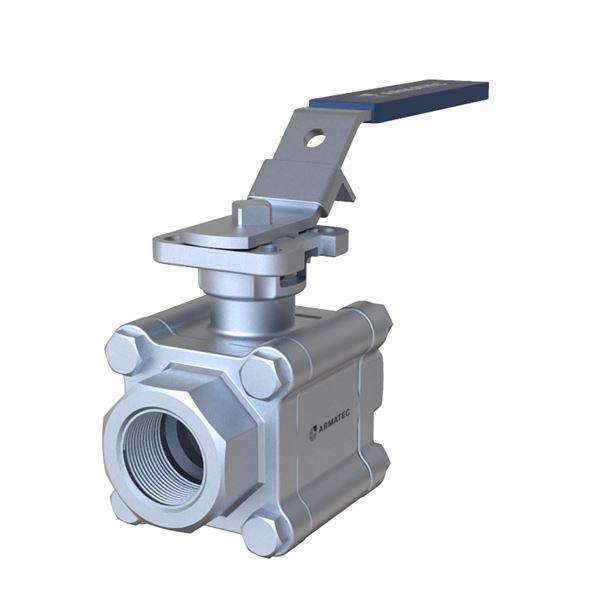

Kulventil i rostfritt stål AT 3520... , med reducerat genomlopp, invändig gänga och stålhandtag. Packbox av kolfylld PTFE.
PED 2014/68/EU, AFS 2016:1, ATEX 2014/34/EU, SIL3, TA-luft
Produkten är CE-märkt
Provning sker enligt ISO 5208. Läckageklass A gäller för ventiltypen. Ventilen är typgodkänd enligt TA-luft. Materialintyg enligt EN 10204-3.1 finns tillgängligt. FDA (säten av PPTFE)
Märkning på produkt: Fabrikat, DN, PN, materialkod, CE. I förekommande fall även flödesriktning. QR kod.
| Pos | Komponent | Material | |||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1 | Ventilhus | Syrafast stål 316 (1.4408, CF8M) | |||||||||||||||
| 2 | Kula | Syrafast stål 316 (1.4408, CF8M) | |||||||||||||||
| 3 | Spindel | Syrafast stål 316 (1.4401) | |||||||||||||||
| 4 | Ventilhuspackning * | Glasfylld PTFE (15%) | |||||||||||||||
| 5 | Sätesring * | Kolfylld PTFE | |||||||||||||||
| 6 | Spindelpackning * | Kolfylld PTFE | |||||||||||||||
| Andra material på förfrågan , bl.a. glasfiberarmerad PTFE eller PEEK. För tex högre temperaturer. *Ingår i reservdelskit 3530Rxxx |
|||||||||||||||||

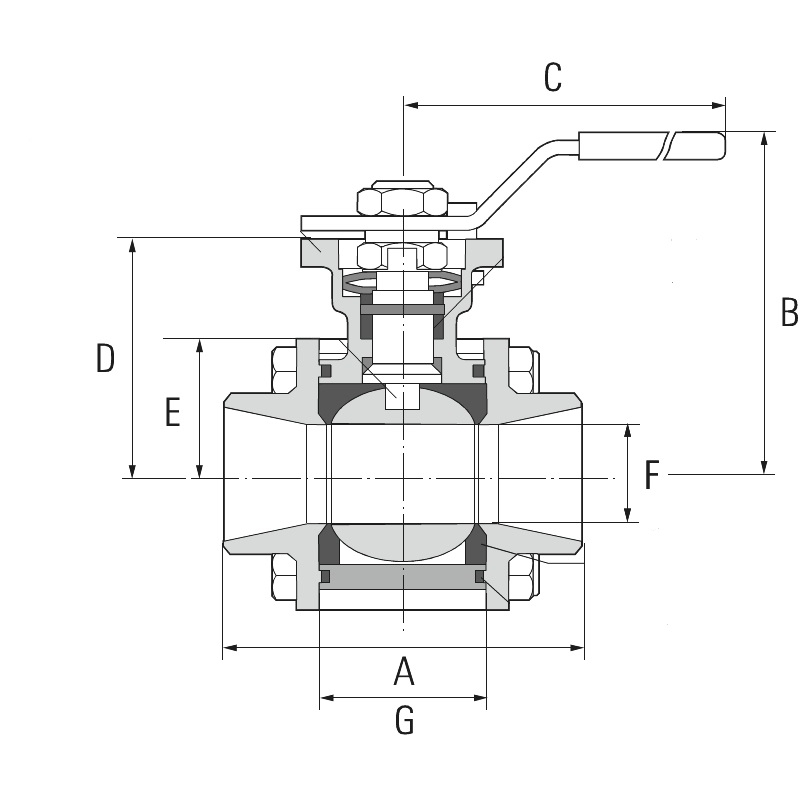

Dimensionsområde (DN): 15 - 50
| DN | A | B | C | D |
|---|---|---|---|---|
| 15 | 75 | 76.6 | 140 | 42.6 |
| 20 | 73 | 76.6 | 140 | 42.6 |
| 25 | 86 | 81.7 | 140 | 46.8 |
| 32 | 106 | 98.3 | 170 | 59.3 |
| 40 | 111 | 101.6 | 170 | 62.6 |
| 50 | 130 | 128 | 230 | 79 |
Tredelad kulventil för enkel service och underhåll.
Ingen demontering eller packningsbyte i samband med insvetsning.
Homogen flytande kula för tät avstängning och lågt tryckfall.
Självkompenserande spindelpackning ger tät ventil vid hög manövreringsfrekvens.
Utblåsningssäker antistatisk spindelkonstruktion förhindrar spindeln att tryckas ut vid tryckslag.
Monteringsfläns enligt ISO 5211 för manöverdon.
Ingen ventildemontering vid service och montering av manöverdon.
Ventiler större än DN50 har runt ventilhus/monteringsfläns.
Huvudmaterial: Rostfritt stål
Huvudmaterialkod: Syrafast stål 316 (1.4401), Syrafast stål 316 (1.4408, CF8M), Syrafast stål 316 (1.4409)
Ingående material: Rostfritt stål, Övrigt
Ingående materialkod: Syrafast stål 316 (1.4401), Syrafast stål 316 (1.4408, CF8M), Syrafast stål 316 (1.4409), PTFE (polytetrafluoreten), Kolfylld PTFE
Temperatur (°C): -30 - 220
Tryckklass (PN): 125
Anslutning: Invändig gänga ISO 228-1 (G, BSPP)
ETIM klassning: EC011343 - Kulventil
BK04 kod: 20702 Kulventiler
Flödesriktning: Dubbelriktad
Möjlig montageposition: Vertikal, Horisontell
Svetsändesventiler kan insvetsas utan demontering under förutsättning att kulan är i öppet läge. Se separat bruksanvisning. Ventilen skall motioneras regelbundet för att undvika ansamling av smuts som kan leda till läckage.
CE-Intyg (PDF-fil, 1,1 MB)

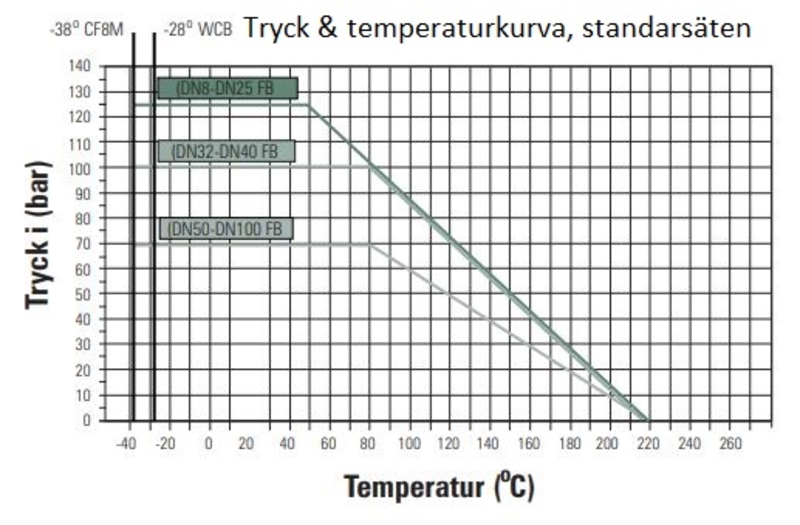

Tryck & temperaturdiagram (standard säten) (PDF-fil, 87 kB)

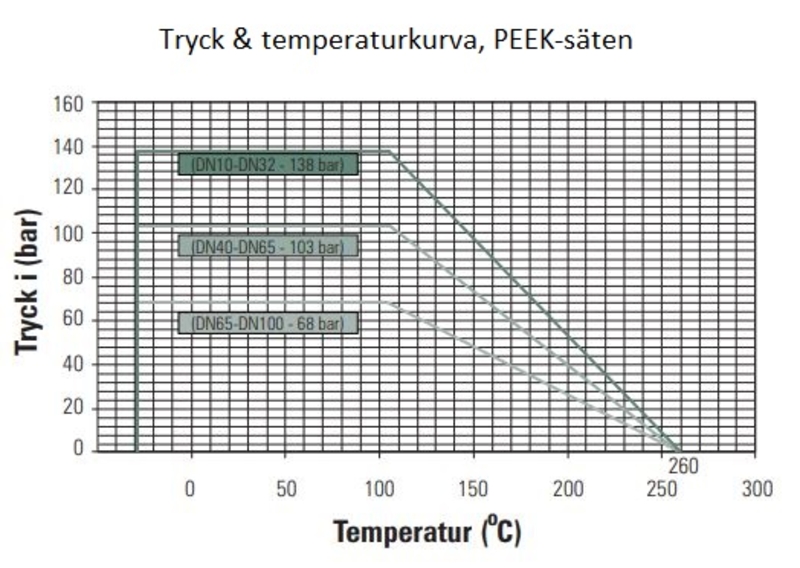

Tryck & temperaturdiagram (PEEK säten) (PDF-fil, 78 kB)
