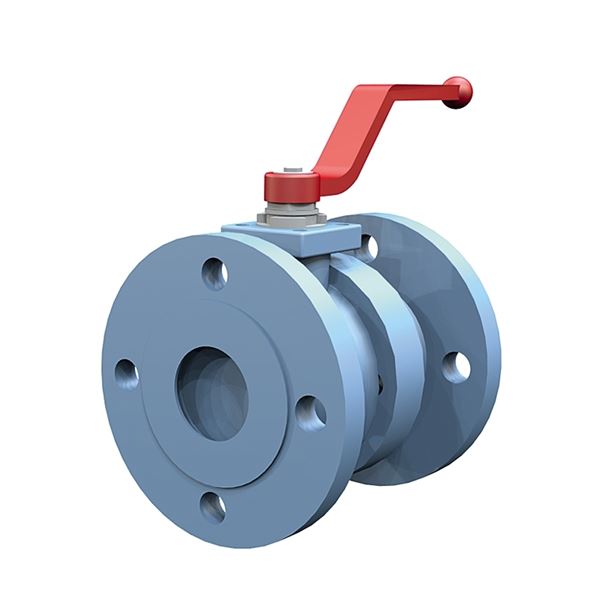

Kulventil AT 3585-

Kulventiler i hög kvalitet, tillverkad i stål med flänsar för montering samt toppfläns för manöverdon. Lämplig att automatisera. För i varmvatten, hetvatten ånga (max 6bar), gas och vissa petroleumprodukter.

Dimensionsområde (DN)15 - 300
Tryckklass (PN)16 - 40
Temperatur (°C)-29 - 200
HuvudmaterialStål
  • Bedömning C- - SundaHus Miljödata Varan har bedömning C- i SundaHus Miljödata

Varianter

Artikelnummer DN PN Temperatur (°C) Anslutning Manöver KVS Avs.datum Bruttopris Antal
AT 3585HT15 RSK 4517443 15 40 -29 - 200 Flänsad EN1092 Spak 20 2025-04-03 Färre än 10 i lager 2 370 SEK
AT 3585HT20 RSK 4517444 20 40 -29 - 200 Flänsad EN1092 Spak 40 2025-04-03 Färre än 10 i lager 7 100 SEK
AT 3585HT25 RSK 4517445 25 40 -29 - 200 Flänsad EN1092 Spak 75 2025-04-03 Färre än 10 i lager 7 700 SEK
AT 3585HT32 RSK 4517446 32 40 -29 - 200 Flänsad EN1092 Spak 130 2025-04-03 Färre än 10 i lager 7 400 SEK
AT 3585HT40 RSK 4517447 40 40 -29 - 200 Flänsad EN1092 Spak 170 2025-04-03 Färre än 10 i lager 7 900 SEK
AT 3585HT50 RSK 4517448 50 40 -29 - 200 Flänsad EN1092 Spak 270 2025-04-03 Färre än 10 i lager 11 500 SEK
AT 3585HT65 RSK 4517449 65 40 -29 - 200 Flänsad EN1092 Spak 550 2025-04-03 Färre än 10 i lager 12 700 SEK
AT 3585HT80 RSK 4517450 80 40 -29 - 200 Flänsad EN1092 Spak 1000 2025-04-03 Färre än 10 i lager 16 100 SEK
AT 3585HT100 RSK 4517451 100 40 -29 - 200 Flänsad EN1092 Spak 1650 2025-04-03 Färre än 10 i lager 21 900 SEK
AT 3585HT125 RSK 4517452 125 40 -29 - 200 Flänsad EN1092 Spak 3000 2025-06-04 Beställningsvara 41 900 SEK
AT 3585HT150 RSK 4517453 150 40 -29 - 200 Flänsad EN1092 Spak 4200 2025-06-04 Beställningsvara 59 200 SEK
AT 3585HT200 200 16 -29 - 200 Flänsad EN1092 Spak 9000 2025-05-21 Beställningsvara 79 400 SEK
AT 3585V200 200 16 -29 - 200 Flänsad EN1092 Snäckväxel 9000 2025-06-04 Beställningsvara 87 600 SEK
AT 3585V250 250 16 -29 - 200 Flänsad EN1092 Snäckväxel 15000 2025-06-19 Beställningsvara 123 600 SEK

Tillbehör

Spindelförlängning AT 3585-SE

Spindelförlängning i kolstål, 100mm, passande för 3585HT

Välj

Induktivt gränsläge AT 3586-IND

Induktiv givare samt montagedetaljer. Passar 3582, 3585

Välj

Packningssats AT 3586-SPK

Packningsset för 3582-. Innehåller sätesringar och spindelpackningar.

Välj

Växelventilanordning AT 3560-

Växelventilanordning för kulventiler och säkerhetsventiler i kombination.

Välj

Produktinformation

Användningsområde

Avstängningsventil med följande uppdelning i huvudsak:
Varmt och kallt vatten samt tryckluft, ånga, gasol, naturgas och petroleumprodukter

AMA-text

PSB.1 Kulventiler

Tvådelad flänsad kulventil i stål AT 3585... , med fullt genomlopp, flänsad anslutning och handtag av segjärn

Kvalitetssäkring

AFS 2016:1, AFS 2023:5, PED 2014/68/EU

Produkten är CE-märkt

Märkning på produkt: Fabrikat, DN, PN och material.

Energi/miljödeklaration

SundaHus: C-

Detaljförteckning

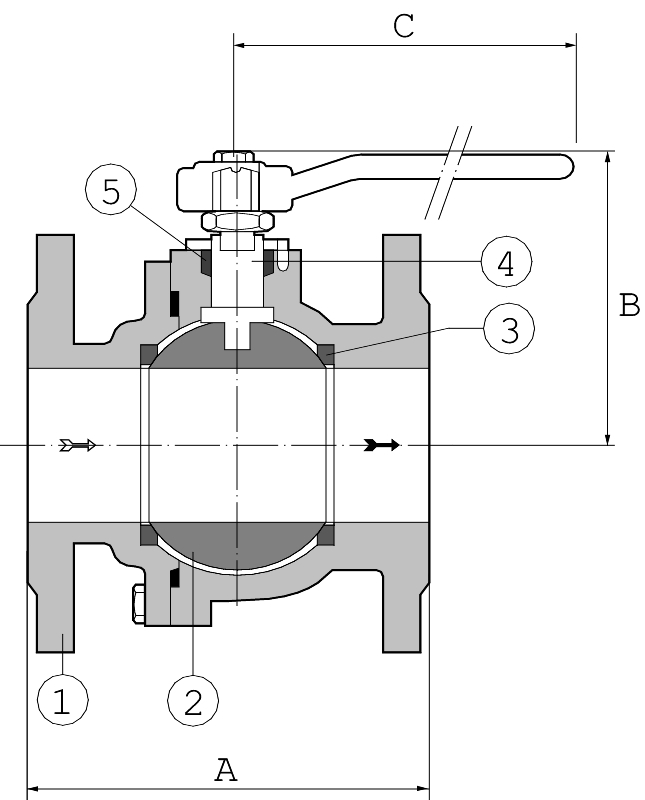

PosKomponentMaterial
1VentilhusStål GP240GH N (1.0619)
2KulaSyrafast stål AISI 316 (1.4408, CF8M)
3SätesringKolfylld PTFE
4SpindelSyrafast stål AISI 316 (1.4408, CF8M)
5SpindelpackningPTFE (polytetrafluoreten)
6SpakStål GP240GH N (1.0619)

Mått och vikt

Dimensionsområde (DN): 15 - 300

Mått

DNABCNettovikt (kg)
15115951602.9
20120981603.7
251251121605.1
321301632137.1
401401762139.1
5015018621312.1
6517020330017.8
8018021630024
10019021546536.8
12532524071558
15035027977486
200400307845120
250450246

Funktion och konstruktion

Tvådelad kulventil med fullt genomlopp i firesafe utförande.
Flytande homogen kula med avlastning för tät avstängning och lågt tryckfall.
Antistatisk konstruerad utblåsningssäker spindel enligt BS 5351 förhindrar spindeln att tryckas ut vid tryckslag.
Monteringsfläns enligt ISO 5211 för manöverdon. Dubbellagrad fr.o.m. DN 200.
Inbyggnadsmått enligt EN558-1 Series 27. Anslutning enligt EN 1092-1 typ B1. Trycktestad enligt EN12266.

Tekniska data

Huvudmaterial: Stål

Huvudmaterialkod: Stål GP240GH N (1.0619)

Ingående material: Stål, Rostfritt stål, Gummi, Övrigt

Ingående materialkod: Syrafast stål AISI 316 (1.4408, CF8M), FPM/FKM (fluorgummi), Glasfylld PTFE (25%), Grafit, PTFE (polytetrafluoreten), Rostfritt stål duplex (1.4462), Stål GP240GH N (1.0619)

Temperatur (°C): -29 - 200

Tryckklass (PN): 16 - 40

Anslutning: Flänsad EN1092

ETIM klassning: EC011343 - Kulventil

BK04 kod: 20702 Kulventiler

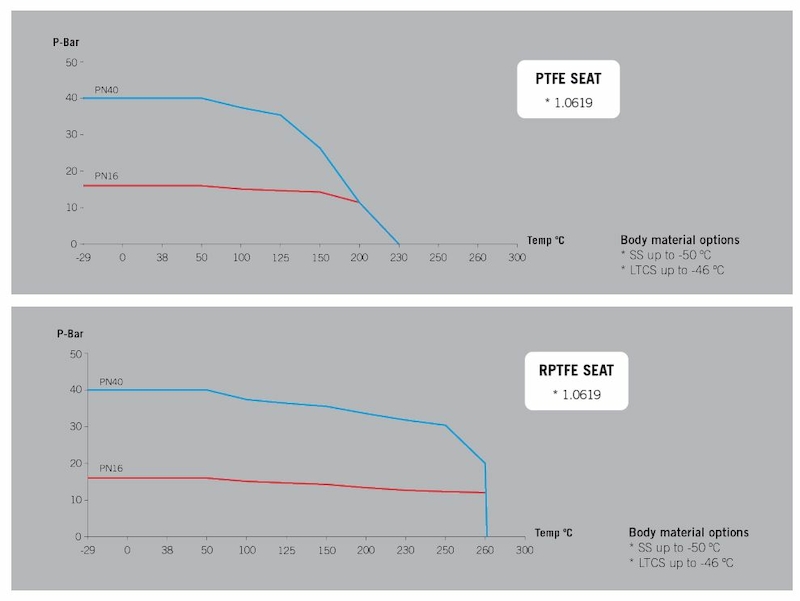

Tryckfallsdiagram, 3582, 3585

Teknisk data

ArtikelnummerKVSAnsl. 1Ansl. 1 - spec.Ansl. 2Ansl. 2 - spec.Anslutning enligt ISO 5211
3585HT1520Flänsad EN1092PN40Flänsad EN1092PN40F05
3585HT2040Flänsad EN1092PN40Flänsad EN1092PN40F05
3585HT2575Flänsad EN1092PN40Flänsad EN1092PN40F05
3585HT32130Flänsad EN1092PN40Flänsad EN1092PN40F05
3585HT40170Flänsad EN1092PN40Flänsad EN1092PN40F07
3585HT50270Flänsad EN1092PN40Flänsad EN1092PN40F07
3585HT65550Flänsad EN1092PN40Flänsad EN1092PN40F07
3585HT801000Flänsad EN1092PN40Flänsad EN1092PN40F10
3585HT1001650Flänsad EN1092PN40Flänsad EN1092PN40F10
3585HT1253000Flänsad EN1092PN40Flänsad EN1092PN40F12
3585HT1504200Flänsad EN1092PN40Flänsad EN1092PN40F12
3585HT2009000Flänsad EN1092PN16Flänsad EN1092PN16F14
3585V2009000Flänsad EN1092PN16Flänsad EN1092PN16F14
3585V25015000Flänsad EN1092PN16Flänsad EN1092PN16

Installation och underhåll

Flödesriktning: Dubbelriktad

Möjlig montageposition: Vertikal, Horisontell

3585 DN 15-150 Flänsar enligt PN40.
3585 DN 200-300 Flänsar enligt PN16.
Ventilen skall motioneras regelbundet för att undvika ansamling av smuts som kan leda till läckage.

Nedladdningsbart

Ritningar
