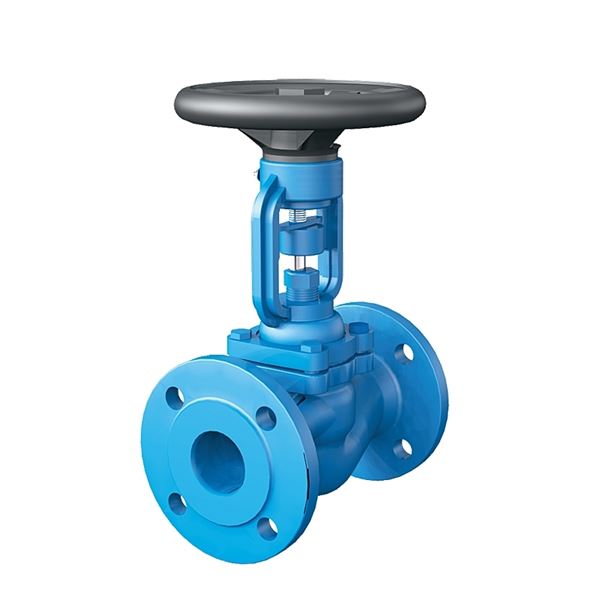

Kägelventil AT 1050D

Kägelventil av stål, med flänsar, PN 40. Med veckbälg vilket förhindrar att mediet kommer i kontakt med packboxen. Underhållsfri, utvändig spindelgängning, visaranordning som markerar öppet/stängt läge, icke stigande ratt. Som avstängningsventil för icke aggresiva fluider, gas och ånga.

Dimensionsområde (DN)	15 - 250
Tryckklass (PN)	40
Temperatur (°C)	-10 - 400
Huvudmaterial	Stål

Varianter
Produktinformation
Nedladdningsbart

Varianter

Artikelnummer	DN	PN	Temperatur (°C)	Anslutning	Manöver	Ansl. 1	Ansl. 2	Avs.datum	Bruttopris	Antal
AT 1050D15 RSK 4355875	15	40	-10 - 400	Flänsad EN1092	Handratt	Flänsad EN1092	Flänsad EN1092	2024-09-27	4 350 SEK Färre än 10 i lager	Antal
AT 1050D20 RSK 4355876	20	40	-10 - 400	Flänsad EN1092	Handratt	Flänsad EN1092	Flänsad EN1092	2024-09-27	4 560 SEK Färre än 10 i lager	Antal
AT 1050D25 RSK 4355877	25	40	-10 - 400	Flänsad EN1092	Handratt	Flänsad EN1092	Flänsad EN1092	2024-09-27	4 900 SEK Färre än 10 i lager	Antal
AT 1050DR25	25	40	-10 - 400	Flänsad EN1092	Handratt	Flänsad EN1092	Flänsad EN1092	2024-10-23	6 900 SEK Beställningsvara	Antal
AT 1050D32 RSK 4355878	32	40	-10 - 400	Flänsad EN1092	Handratt	Flänsad EN1092	Flänsad EN1092	2024-09-27	6 300 SEK Färre än 10 i lager	Antal
AT 1050D40 RSK 4355879	40	40	-10 - 400	Flänsad EN1092	Handratt	Flänsad EN1092	Flänsad EN1092	2024-09-27	7 700 SEK Färre än 10 i lager	Antal
AT 1050D50 RSK 4355880	50	40	-10 - 400	Flänsad EN1092	Handratt	Flänsad EN1092	Flänsad EN1092	2024-09-27	9 500 SEK Färre än 10 i lager	Antal
AT 1050D65 RSK 4355881	65	40	-10 - 400	Flänsad EN1092	Handratt	Flänsad EN1092	Flänsad EN1092	2024-09-27	13 500 SEK Färre än 10 i lager	Antal
AT 1050D80 RSK 4355882	80	40	-10 - 400	Flänsad EN1092	Handratt	Flänsad EN1092	Flänsad EN1092	2024-09-27	15 900 SEK Färre än 10 i lager	Antal
AT 1050D100 RSK 4355883	100	40	-10 - 400	Flänsad EN1092	Handratt	Flänsad EN1092	Flänsad EN1092	2024-09-27	23 300 SEK Färre än 10 i lager	Antal
AT 1050D125 RSK 4355884	125	40	-10 - 400	Flänsad EN1092	Handratt	Flänsad EN1092	Flänsad EN1092	2024-09-27	32 900 SEK Färre än 10 i lager	Antal
AT 1050D150 RSK 4355885	150	40	-10 - 400	Flänsad EN1092	Handratt	Flänsad EN1092	Flänsad EN1092	2024-10-23	42 700 SEK Beställningsvara	Antal
AT 1050D200	200	40	-10 - 400	Flänsad EN1092	Handratt	Flänsad EN1092	Flänsad EN1092	2024-10-23	69 900 SEK Beställningsvara	Antal

Produktinformation

Användningsområde

Som avstängningsventil för icke aggressiva fluider, gas och ånga.

AMA-text

PSB.5 Kägelventiler och nålventiler

Kvalitetsäkring

PED 2014/68/EU

Produkten är CE-märkt

Märkning på produkt: Fabrikat, DN, PN, CE, material samt pil som visar flödesriktning.

Energi/miljödeklaration

Detaljförteckning

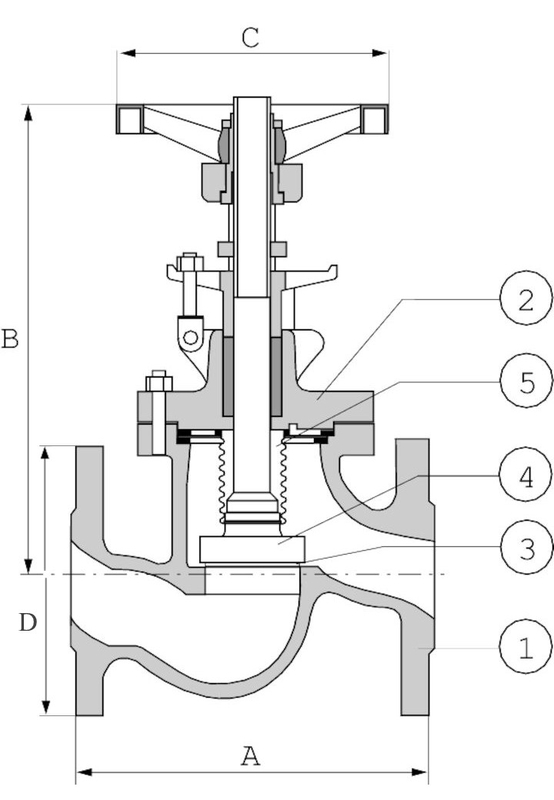

Pos	Komponent	Material
1	Ventilhus	Stål GP240GH N (1.0619)
2	Bygelblock	Stål GP240GH N (1.0619)
3	Säte	Martensitiskt rostfritt stål (1.4021)
4	Kägla	Martensitiskt rostfritt stål (1.4021)
5	Veckbälg	Rostfritt stål 304 (1.4301)

Mått och vikt

Dimensionsområde (DN): 15 - 250

Mått

DN	A	B	C	D
15	130	185	140	95
20	150	185	140	105
25	160	220	160	115
32	180	220	160	140
40	200	235	180	150
50	230	255	180	165
65	290	300	225	185
80	310	335	250	200
100	350	370	300	235
125	400	390	350	270
150	480	400	400	300
200	600	495	500	370

Funktion och konstruktion

Veckbälgen (5) förhindrar att mediet kommer i kontakt med packboxen. Det innebär att risken för packboxläckage elimineras.

- Underhållsfri
- Utvändig spindelgängning
- Visaranordning som markerar öppet/stängt läge
- Icke stigande ratt

Max arbetstryck och temperatur
35bar vid 200°C
28bar vid 300°C
21bar vid 400°C

Tekniska data

Huvudmaterial: Stål

Huvudmaterialkod: Stål GP240GH N (1.0619)

Ingående material: Rostfritt stål, Stål

Ingående materialkod: Rostfritt stål 304 (1.4301), Stål GP240GH N (1.0619)

Temperatur (°C): -10 - 400

Temperatur noteringar: DIN EN 1092 bestämmer det tillåtna drifttrycket i förhållande till temperaturen. Max 35bar vid 200C°, Max 28bar vid 300C°, Max 21bar vid 400C°

Tryckklass (PN): 40

Anslutning: Flänsad EN1092

ETIM klassning: EC010120 - Kägelventil

BK04 kod: 20707 Kägelventiler

Installation och underhåll

Möjlig montageposition: Vertikal, Horisontell

Kan monteras i valfritt inbyggnadsläge med undantag för nedåtriktad ratt.
Vibrationer i rörsystemet skall undvikas. Systemet skall renspolas före idrifttagning.
