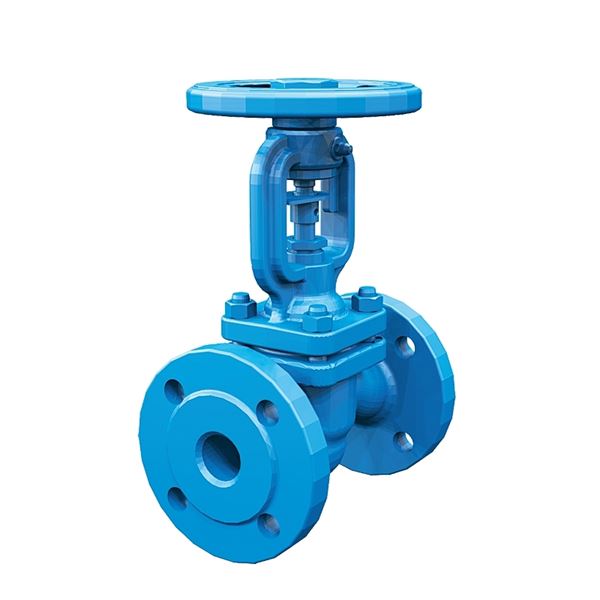

Kägelventil av segjärn, med flänsar, PN 25. Med veckbälg vilket förhindrar att mediet kommer i kontakt med packboxen. Underhållsfri, utvändig spindelgängning, visaranordning som markerar öppet/stängt läge, icke stigande ratt. Som avstängningsventil för ånga, kondensat, hetvatten, hetolja samt hälso- och miljöfarliga medier.
| Dimensionsområde (DN) | 15 - 100 |
|---|---|
| Tryckklass (PN) | 25 |
| Temperatur (°C) | -10 - 300 |
| Huvudmaterial | Segjärn |
| Artikelnummer | DN | PN | Temperatur (°C) | Anslutning | Manöver | Ansl. 1 | Ansl. 2 | Antal | ||
|---|---|---|---|---|---|---|---|---|---|---|
| AT 1028B15 | 15 | 25 | -10 - 300 | Flänsad EN1092 | Handratt | Flänsad EN1092 | Flänsad EN1092 | 2024-09-27 | 3 020 SEK | |
| AT 1028B20 | 20 | 25 | -10 - 300 | Flänsad EN1092 | Handratt | Flänsad EN1092 | Flänsad EN1092 | 2024-09-27 | 3 190 SEK | |
| AT 1028B25 | 25 | 25 | -10 - 300 | Flänsad EN1092 | Handratt | Flänsad EN1092 | Flänsad EN1092 | 2024-09-27 | 3 750 SEK | |
| AT 1028B32 | 32 | 25 | -10 - 300 | Flänsad EN1092 | Handratt | Flänsad EN1092 | Flänsad EN1092 | 2024-09-27 | 4 190 SEK | |
| AT 1028B40 | 40 | 25 | -10 - 300 | Flänsad EN1092 | Handratt | Flänsad EN1092 | Flänsad EN1092 | 2024-09-27 | 4 710 SEK | |
| AT 1028B50 | 50 | 25 | -10 - 300 | Flänsad EN1092 | Handratt | Flänsad EN1092 | Flänsad EN1092 | 2024-09-27 | 5 700 SEK | |
| AT 1028B65 | 65 | 25 | -10 - 300 | Flänsad EN1092 | Handratt | Flänsad EN1092 | Flänsad EN1092 | 2024-09-27 | 8 100 SEK | |
| AT 1028B16-65 | 65 | 16 | -10 - 300 | Flänsad EN1092 | Handratt | Flänsad EN1092 | Flänsad EN1092 | 2024-12-05 | 8 100 SEK | |
| AT 1028B80 | 80 | 25 | -10 - 300 | Flänsad EN1092 | Handratt | Flänsad EN1092 | Flänsad EN1092 | 2024-09-27 | 10 100 SEK | |
| AT 1028B100 | 100 | 25 | -10 - 300 | Flänsad EN1092 | Handratt | Flänsad EN1092 | Flänsad EN1092 | 2024-10-22 | 12 300 SEK | |
| AT 1028B16-100 | 100 | 16 | -10 - 300 | Flänsad EN1092 | Handratt | Flänsad EN1092 | Flänsad EN1092 | 2024-12-05 | 12 300 SEK | |
| AT 1028B125 | 125 | 25 | -10 - 300 | Flänsad EN1092 | Handratt | Flänsad EN1092 | Flänsad EN1092 | 2024-12-05 | 20 800 SEK | |
| AT 1028B16-125 | 125 | 16 | -10 - 300 | Flänsad EN1092 | Handratt | Flänsad EN1092 | Flänsad EN1092 | 2024-12-05 | 25 500 SEK | |
| AT 1028B150 | 150 | 25 | -10 - 300 | Flänsad EN1092 | Handratt | Flänsad EN1092 | Flänsad EN1092 | 2024-12-05 | 26 600 SEK | |
| AT 1028B16-150 | 150 | 16 | -10 - 300 | Flänsad EN1092 | Handratt | Flänsad EN1092 | Flänsad EN1092 | 2024-12-05 | 26 600 SEK | |
| AT 1028B200 | 200 | 25 | -10 - 300 | Flänsad EN1092 | Handratt | Flänsad EN1092 | Flänsad EN1092 | 2024-12-05 | 58 600 SEK |
Avstängningsventil för:
- ånga
- kondensat
- hetvatten
- hetolja
PSB.5 Kägelventiler och nålventiler
Kägelventil AT 1028B..., DN.., flänsad anslutning. Hus av segjärn och veckbälg i rostfritt syrafast stål.
PED 2014/68/EU, AFS 2016:1
Produkten är CE-märkt
Märkning på produkt: Fabrikat, DN, PN, CE, material samt pil som visar flödesriktning.

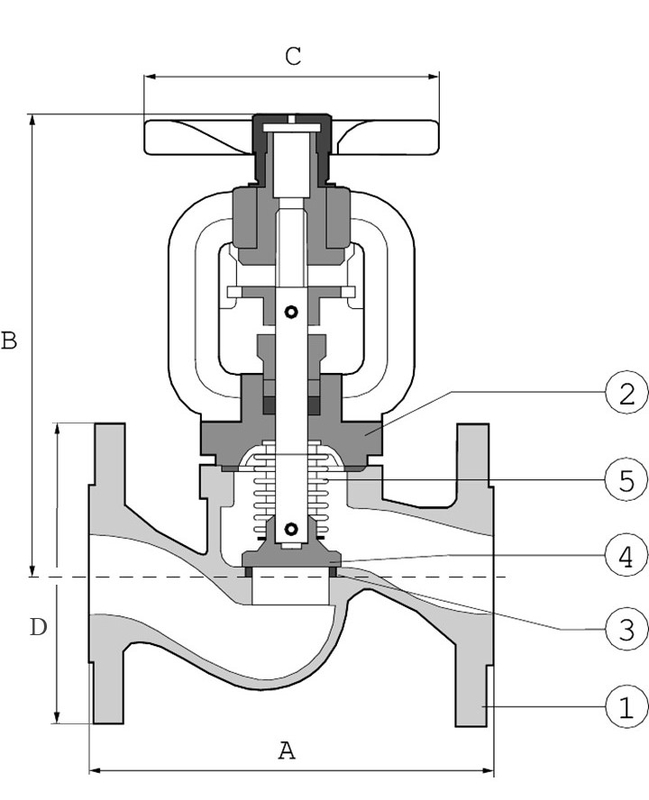

| Pos | Komponent | Material |
|---|---|---|
| 1 | Ventilhus | Segjärn GJS-400-18 (GGG40.3) |
| 2 | Bygelblock | Segjärn GJS-400-18 (GGG40.3) |
| 3 | Säte | Rostfritt stål (1.4006) |
| 4 | Kägla | Martensitiskt rostfritt stål (1.4021) |
| 5 | Veckbälg | Syrafast stål 316Ti (1.4571) |
Dimensionsområde (DN): 15 - 100
| DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| A | 130 | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 600 |
| B | 178 | 178 | 193 | 201 | 224 | 228 | 270 | 295 | 325 | 380 | 427 | 645 |
| C | 125 | 125 | 125 | 125 | 150 | 150 | 175 | 200 | 250 | 300 | 400 | 600 |
Kägelventil med veckbälg vilket förhindrar att mediet kommer i kontakt med packboxen. Därmed elimineras risken för packboxläckage.
Ventilen har utvändig spindelgängning, icke stigande ratt samt visaranordning som markerar öppet/stängt läge.
Max arbetstryck och temperatur
25,0bar vid 10°C
25,0bar vid 120°C
24,3bar vid 150°C
23,0bar vid 200°C
21,8bar vid 250°C
20,0bar vid 300°C
17,5bar vid 350°C
Huvudmaterial: Segjärn
Huvudmaterialkod: Segjärn GJS-400-18 (GGG40.3)
Ingående material: Rostfritt stål, Segjärn
Ingående materialkod: Martensitiskt rostfritt stål (1.4021), Rostfritt stål (1.4006), Syrafast stål 316Ti (1.4571), Segjärn GJS-400-18 (GGG40.3)
Temperatur (°C): -10 - 300
Tryckklass (PN): 25
Anslutning: Flänsad EN1092
ETIM klassning: EC010120 - Kägelventil
BK04 kod: 20707 Kägelventiler
Flödesriktning: Enkelriktad
Möjlig montageposition: Vertikal, Horisontell
Anslutningsflänsar enligt EN 1092-1, PN25. Kan monteras i valfritt inbyggnadsläge med undantag för nedåtriktad ratt.
Vibrationer i rörsystemet skall undvikas. Systemet skall renspolas före idrifttagning.
