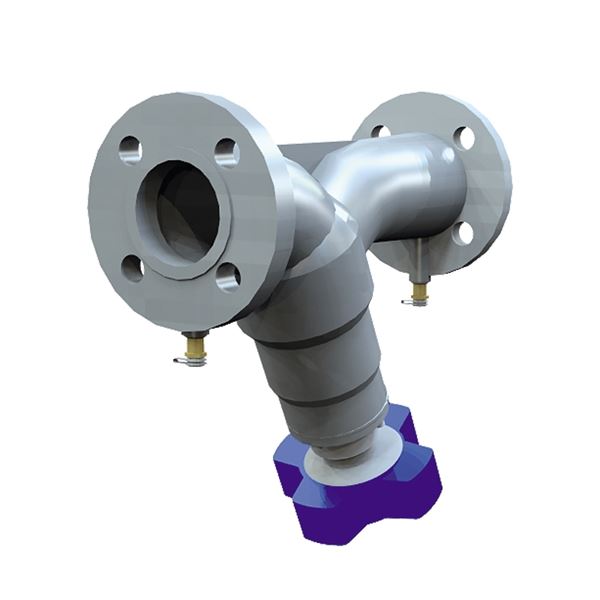

Flänsad balanseringsventil i gråjärn för balansering av flöden i värme- och kylsystem. Packningar EPDM.
| Dimensionsområde (DN) | 65 - 300 |
|---|---|
| Tryckklass (PN) | 16 |
| Temperatur (°C) | -10 - 100 |
| Huvudmaterial | Gråjärn |
| Artikelnummer | DN | PN | Differenstryck bar(g) | Antal | ||
|---|---|---|---|---|---|---|
| AT 1371-65F | 65 | 20 | 2024-10-21 | 9 100 SEK | ||
| AT 1371-80F | 80 | 20 | 2024-10-21 | 13 300 SEK | ||
| AT 1371-100F | 100 | 20 | 2024-10-21 | 18 600 SEK | ||
| AT 1371-125F | 125 | 20 | 2024-10-21 | 26 700 SEK | ||
| AT 1371-150F | 150 | 20 | 2024-10-21 | 35 200 SEK | ||
| AT 1371-200F | 200 | 20 | 2024-10-21 | 63 900 SEK | ||
| AT 1371-250F | 250 | 20 | 2024-10-21 | 93 500 SEK | ||
| AT 1371-300F | 300 | 20 | 2024-10-21 | 115 000 SEK |
För balansering av flöden i värme- och kylsystem.
PSA.33 Injusteringsventil med avstängnings- och mätningsfunktion
Balanseringsventil med flänsanslutning i gjutjärn med självtätande mätuttag för differenstrycksmätning. Ratt försedd med varvfönster. Ventilen skall levereras 50% öppen för snabb idriftagning. Ventilen skall vara markerad med flödesriktning.
Märkning på produkt: Fabrikat och DN.
| Pos | 1 | 2 |
|---|---|---|
| Komponent | Ventilhus | Packning |
| Material | Gråjärn | EPDM (etenpropengummi) |
Dimensionsområde (DN): 65 - 300
| DN | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
|---|---|---|---|---|---|---|---|---|
| A | 290 | 310 | 350 | 400 | 480 | 600 | 730 | 850 |
| B | 225 | 240 | 260 | 290 | 300 | 343 | 406 | 483 |
Ratten är försedd med digital avläsning som visar antal hela varv och tiondelar. Ratt och ventilhalsens inställningen motsvarar Kv. Kapacitetsvärdet (Kv) kan utläsas via diagram eller applikation på hemsidan. Efter färdig inställning låses ventilens inställda värde. På AT 1371 DN 65-150 görs detta genom innerspindelen skruvas ned i sitt ändläge
med en 6 mm insexnyckel. På AT 1371 DN 200-300 görs detta med medskickad nyckel.
Efter låsning kan ventilen stängas men dock ej öppnas till högre Kv-värde än det inställda.
Huvudmaterial: Gråjärn
Ingående material: Gråjärn, Gummi
Ingående materialkod: EPDM (etenpropengummi)
Temperatur (°C): -10 - 100
Tryckklass (PN): 16
Anslutning: Flänsad EN1092
ETIM klassning: EC011463 - Injusteringsventil
BK04 kod: 20705 Injusteringsventiler
Flödesriktning: Enkelriktad
Möjlig montageposition: Horisontell
AT 1371 har flödesriktning märkt på ventilhuset.STV kan monteras direkt efter böj eller T-stycke och hålla sig inom godkända mättoleranser, enligt AMA VVS 09, YTC 156, ”Största tillåtna avvikelse från föreskrivet värde är 15%” om ventilens inställning är 2-8 varv. Under 2 varv och över 8
varv gäller 5xD innan och 2xD efter.Vattenkvaliten skall uppfylla VDI 2035 för att kunna erhålla rätt mätnoggrannhet i värme och kylsystem. Vattenkvaliteten i tappvattensystem skall vara enl. SLVFS 2001:30.Mätning
Locken demonteras på ventilens mätuttag. Då kan differenstrycket mätas via ventilens mätuttag. Differenstrycket omvandlas till flöde i balanseringsinstrumentet.
