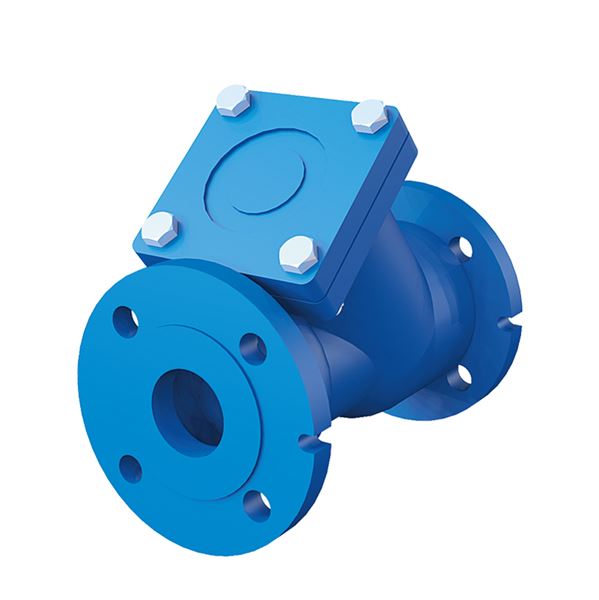

Kulbackventil AT 1166-

Kulbackventil för avloppsvatten, förorenat vatten, sandblandat vatten, trögflytande media.

Dimensionsområde (DN)	50 - 350
Tryckklass (PN)	10
Temperatur (°C)	-10 - 80
Huvudmaterial	Segjärn

Varan har bedömning Accepteras i Byggvarubedömning

Varianter
Produktinformation
Nedladdningsbart

Varianter

Artikelnummer	DN	PN	Temperatur (°C)	Avs.datum	Bruttopris	Antal
AT 1166-50 RSK 4968319	50	10	-10 - 80	2024-12-23 Färre än 10 i lager	4 720 SEK	Antal
AT 1166-65 RSK 4968320	65	10	-10 - 80	2024-12-23 Färre än 10 i lager	4 970 SEK	Antal
AT 1166-80 RSK 4968321	80	10	-10 - 80	2024-12-23 Färre än 10 i lager	7 500 SEK	Antal
AT 1166-100 RSK 4968322	100	10	-10 - 80	2025-02-21 Beställningsvara	10 300 SEK	Antal
AT 1166-125 RSK 4968307	125	10	-10 - 80	2025-02-21 Beställningsvara	15 100 SEK	Antal
AT 1166-150 RSK 4968323	150	10	-10 - 80	2025-02-21 Beställningsvara	19 300 SEK	Antal
AT 1166-200 RSK 4968324	200	10	-10 - 80	2025-02-21 Beställningsvara	30 100 SEK	Antal
AT 1166-250 RSK 4968457	250	10	-10 - 80	2025-02-21 Beställningsvara	71 300 SEK	Antal

Produktinformation

Användningsområde

Backventil för i huvudsak:
- avloppsvatten
- förorenat vatten
- sandblandat vatten
- trögflytande media

AMA-text

PSE.33 Backventiler i avloppsvattensystem

Kulbackventil AT 1166, DN ... i segjärn, PN 10.

Kvalitetssäkring

PED 2014/68/EU

Produkten är CE-märkt

Märkning på produkt: Fabrikat, DN, PN, material och flödespil.

Energi/miljödeklaration

Byggvarubedömning: Accepteras

BVB ID: 122552

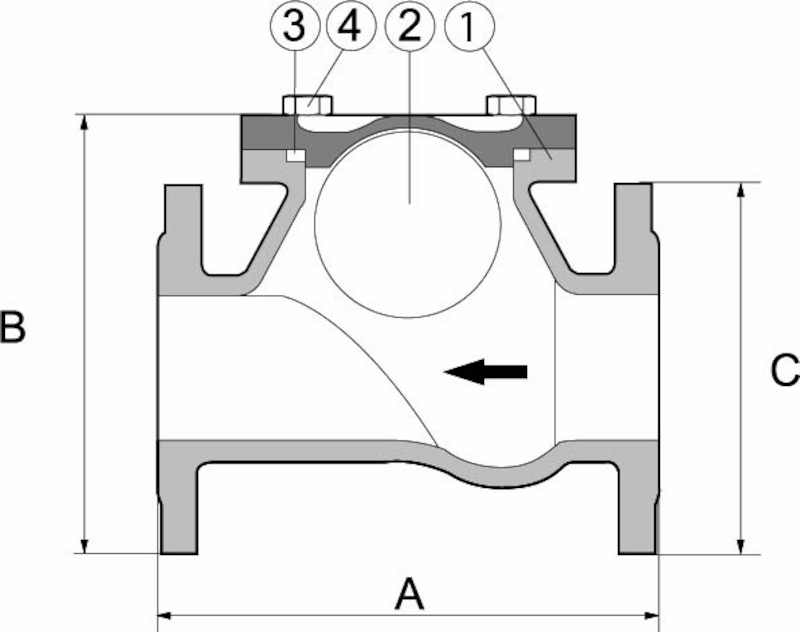

Detaljförteckning

Pos	Komponent	Material
1	Ventilhus	Segjärn GJS-400-15 (GGG40)
2	Kula DN50 till 100	Aluminium
3	Tätning	NBR (nitrilgummi)
4	Bultar	Rostfritt stål
5	Kula DN125-350	Segjärn GJS-400-15 (GGG40)
6	Beläggning kula	NBR (nitrilgummi)

Mått och vikt

Dimensionsområde (DN): 50 - 350

DN	50	65	80	100	125	150	200	250
A	200	240	260	300	350	400	500	600
B	173	214	252	289	368	424	509	593.5
C	165	185	200	220	250	285	340	400
Vikt	5.5	9.1	13.3	20.9	27.5	35.7	63.7	128
Mått i mm, vikt i kg.

Funktion och konstruktion

Kulbackventilen är konstruerad för orena och trögflytande vätskor. Stängningssystemet har genom kulans självrensande funktion en obehindrad flödespassage, utan risk för blockering. Detta gör kulbackventilen speciellt lämpad för spillvattenanläggningar.

- Mycket lågt tryckfall
- Ljudlös
- Robust
- Driftssäker
-Täthet uppnås genom kulans gummibeläggning.

Tekniska data

Huvudmaterial: Segjärn

Huvudmaterialkod: Segjärn GJS-400-15 (GGG40)

Ingående material: Segjärn

Ingående materialkod: Segjärn GJS-400-15 (GGG40)

Temperatur (°C): -10 - 80

Tryckklass (PN): 10

Anslutning: Flänsad EN1092

ETIM klassning: EC011469 - Backventil

BK04 kod: 20711 Backventiler

Installation och underhåll

Flödesriktning: Enkelriktad

Möjlig montageposition: Vertikal, Horisontell

Möjlig montageposition notering: Vid lodrätt montage skall flödet vara stigande. Lodrätt montage är att föredra. Vid horisontellt montage skall kulhuset vara ovanför rörets centrumlinje. Observera att vid horisontellt montage är öppningstrycket nära noll vilket kan innebära fördröjning i stängning vid lågt returflöde.

Kulbackventilen skall monteras med flödet enligt den ingjutna flödespilens riktning. Vid lodrätt montage skall flödet vara stigande. Lodrätt montage är att föredra. Vid horisontellt montage skall kulhuset vara ovanför rörets centrumlinje. Observera att vid horisontellt montage är öppningstrycket nära noll vilket kan innebära fördröjning i stängning vid lågt returflöde.
