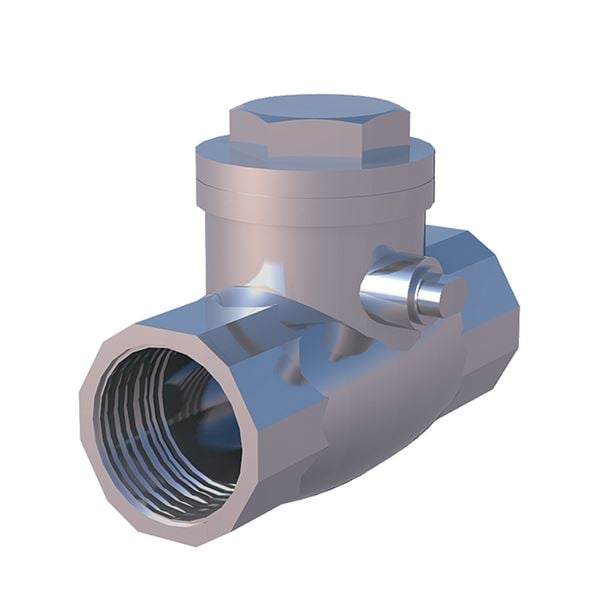

Klaffbackventil AT 1149-

Klaffbackventil av rostfritt stål, PN16 med gänga. För syror och saltlösningar, lösningsmedel och alkoholer, media enligt SSG 1650 samt petroleumprodukter.

Dimensionsområde (DN)	15 - 50
Tryckklass (PN)	16
Temperatur (°C)	-30 - 180
Huvudmaterial	Rostfritt stål

Varan har bedömning C- i SundaHus Miljödata
Varan har bedömning Accepteras i Byggvarubedömning

Varianter
Produktinformation
Nedladdningsbart

Varianter

Artikelnummer	Utförande	DN	PN	Temperatur (°C)	Avs.datum	Bruttopris	Antal
AT 1149-15 RSK 4960822	Metalltätning	15	16	-30 - 180	2025-02-24 I lager	2 120 SEK	Antal
AT 1149-20 RSK 4960823	Metalltätning	20	16	-30 - 180	2025-02-24 I lager	2 650 SEK	Antal
AT 1149-25 RSK 4960824	Metalltätning	25	16	-30 - 180	2025-02-27 Tillfälligt slut	3 640 SEK	Antal
AT 1149-32	Metalltätning	32	16	-30 - 180	2025-02-24 I lager	4 120 SEK	Antal
AT 1149-40 RSK 4960825	Metalltätning	40	16	-30 - 180	2025-02-24 I lager	4 410 SEK	Antal
AT 1149-50 RSK 4960826	Metalltätning	50	16	-30 - 180	2025-02-24 Färre än 10 i lager	6 500 SEK	Antal

Produktinformation

Användningsområde

Klaffbackventil för
- Syror och saltlösningar
- Lösningsmedel och alkoholer
- Media enligt SSG 1650
- Petroleumprodukter

AMA-text

PSE.31 Backventiler i vätskesystem

Klaffbackventil AT 1149, G ... i rostfritt syrafast stål, metalliskt tätande, med snedställd klaff, PN 16.

Kvalitetssäkring

PED 2014/68/EU, AFS 2016:1

Produkten är CE-märkt

Provning sker enligt SS-ISO 5208, läckageklass 1 gäller för ventiltypen.

Märkning på produkt: Fabrikat (Art.nr), ansl., PN (psi), material och flödespil.

Energi/miljödeklaration

Byggvarubedömning: Accepteras

BVB ID: 56835

SundaHus: C-

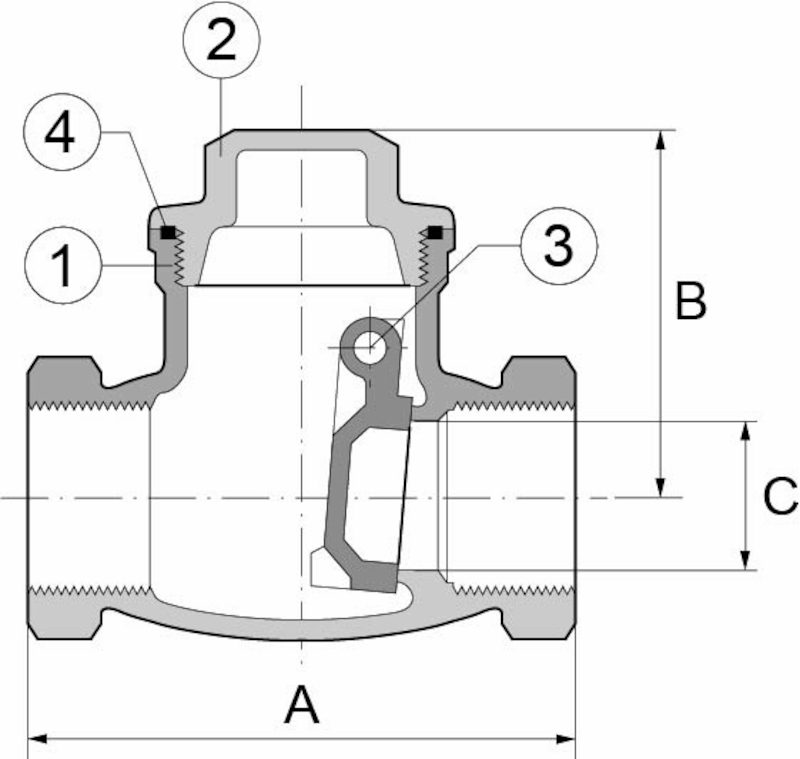

Detaljförteckning

Pos	Komponent	Material
1	Ventilhus	Syrafast stål AISI 316 (1.4408, CF8M)
2	Lock	Syrafast stål AISI 316 (1.4408, CF8M)
3	Klaff	Syrafast stål AISI 316 (1.4408, CF8M)
4	Lockpackning	PTFE (polytetrafluoreten)

Mått och vikt

Dimensionsområde (DN): 15 - 50

DN	15	20	25	32	40	50
A	65	80	90	105	120	141
B	44	53	58	62	73	78
C	15	20	25	32	40	50
Vikt	0.312	0.49	0.724	1.042	1.65	2.392
Mått i mm, vikt i kg.

Funktion och konstruktion

Ventilen är metalliskt tätande, med fullt genomlopp och snedställd klaff.

Öppningstryck vid horisontellt montage ≈ 0 bar
Öppningstryck vid vertikalt montage ≈ 13 mbar

Max tryck vid temperatur:
16 bar vid 100ºC
14 bar vid 150ºC
10 bar vid 180ºC

Tekniska data

Huvudmaterial: Rostfritt stål

Huvudmaterialkod: Syrafast stål AISI 316 (1.4408, CF8M)

Ingående material: Rostfritt stål

Ingående materialkod: Syrafast stål AISI 316 (1.4408, CF8M)

Temperatur (°C): -30 - 180

Tryckklass (PN): 16

Anslutning: Invändig gänga ISO 7-1 (BSPT, Kr)

ETIM klassning: EC011469 - Backventil

BK04 kod: 20711 Backventiler

Kommentar till färg: Rostfri

Gänganslutning G

DN	15	20	25	32	40	50
Ansl. 1 - spec.	1/2	3/4	1	1 1/4	1 1/2	2

Installation och underhåll

Flödesriktning: Enkelriktad

Möjlig montageposition: Vertikal, Horisontell

Möjlig montageposition notering: Montage i horisontell ledning, endast vertikal ledning vid uppåtgående flöde.

Rekommenderat avstånd till pumpar, rörböjar och liknande är minst 10 x DN före och 3 x DN efter backventilen.
