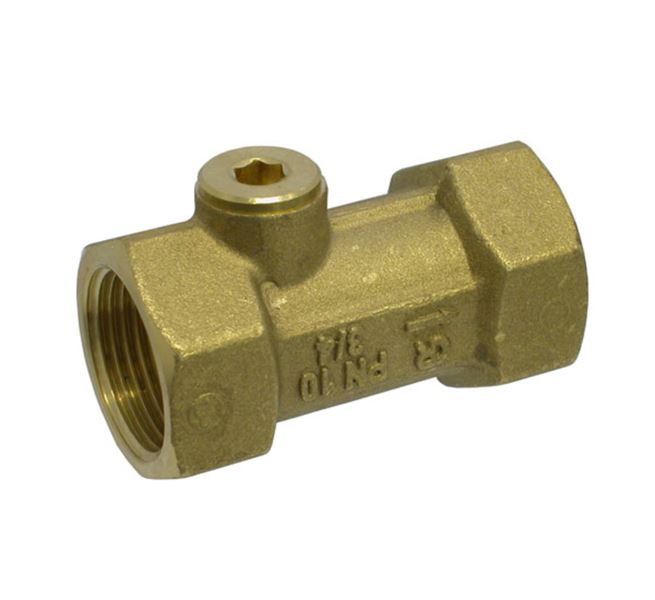

Backventil AT 1159-

Kontrollerbar backventil med invändiga gängor typ EA för vätskekategori 1-2 enligt SS-EN 1717.

Dimensionsområde (DN)10 - 50
Tryckklass (PN)10
Temperatur (°C)5 - 65
HuvudmaterialMässing
  • MagiCAD logo
  • IBVD logo
  • Bedömning C- - SundaHus Miljödata Varan har bedömning C- i SundaHus Miljödata
  • Byggvarubedömning - Undviks Varan har bedömning Undviks i Byggvarubedömning

Varianter

Artikelnummer Utförande DN PN Temperatur (°C) Avs.datum Bruttopris Antal
AT 1159-10 RSK 4960801 Med fjäder 10 10 5 - 65 2024-12-23 I lager 140 SEK
AT 1159-15 RSK 4960802 Med fjäder 15 10 5 - 65 2024-12-23 I lager 158 SEK
AT 1159-20 RSK 4960803 Med fjäder 20 10 5 - 65 2024-12-23 I lager 179 SEK
AT 1159-25 RSK 4960804 Med fjäder 25 10 5 - 65 2024-12-23 I lager 273 SEK
AT 1159-32 RSK 4960805 Med fjäder 32 10 5 - 65 2024-12-23 I lager 355 SEK
AT 1159-40 RSK 4960806 Med fjäder 40 10 5 - 65 2024-12-23 I lager 436 SEK
AT 1159-50 RSK 4960807 Med fjäder 50 10 5 - 65 2024-12-23 I lager 600 SEK

Tillbehör

Återströmningsskydd AT 1159-M

Kontrollerbar backventil typ EA för vätskekategori 1-2 enligt SS-EN 1717. Komplett skyddsmodul inkl…

Välj

Produktinformation

Användningsområde

För att skydda dricksvattensystemet internt och externt mot hävertåterströmning och övertrycksåterströmning. Kontrollerbar backventil typ EA för vätskekategori 1-2.

AMA-text

PSE.31 Backventiler i vätskesystem

Backventil, kontrollerbar, av avzinkningshärdig mässing AT 1159-... inv. gänga

Kvalitetssäkring

AFS 2016:1, 8 paragraf, Vätskekategori 2, SS-EN 1717

Skyddstäckning för vätska kategori 1-2. Återströmningsskyddet är av typ EA i enlighet med SS-EN 1717.

Märkning på produkt: Fabrikat, material, dimension samt pil som visar flödesriktning.

Energi/miljödeklaration

Byggvarubedömning: Undviks

BVB ID: 48998

SundaHus: C-

Omfattas av anmälningsplikt enligt REACH

Reach datum: 2024-09-23

Reachnotering: Bly (CAS 7439-92-1) >0,1%. Ställer inga krav på hantering. SCIP-nr på artikelnivå.

Miljödata

ArtikelnummerSCIP nummer
1159-10a88b6d0d-b87d-4899-9efb-ea63dd6533a7
1159-15a88b6d0d-b87d-4899-9efb-ea63dd6533a7
1159-20a88b6d0d-b87d-4899-9efb-ea63dd6533a7
1159-25a88b6d0d-b87d-4899-9efb-ea63dd6533a7
1159-32a88b6d0d-b87d-4899-9efb-ea63dd6533a7
1159-40a88b6d0d-b87d-4899-9efb-ea63dd6533a7
1159-50a88b6d0d-b87d-4899-9efb-ea63dd6533a7

Detaljförteckning

PosKomponentMaterial
1TätningsringMässing
2VentilhusMässing (CuZn36Pb2As) (CW602N)
3O-ringEPDM (etenpropengummi)
4Fixeringsring
5TappMässing (CuZn36Pb2As) (CW602N)

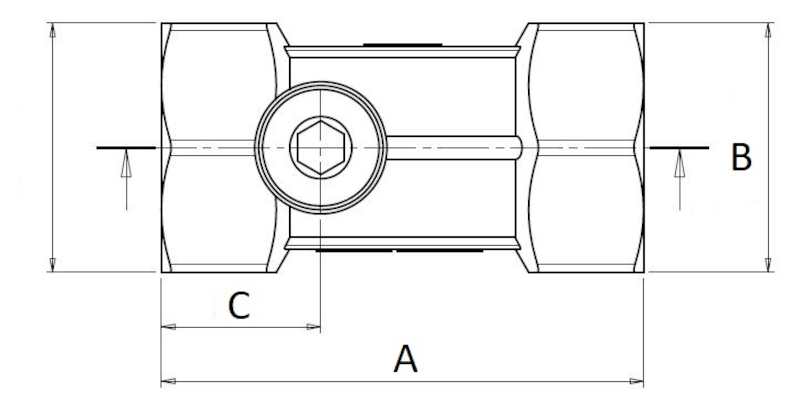

Mått och vikt

Dimensionsområde (DN): 10 - 50

Mått och vikt

DNABCNettovikt (kg)
10462515.50.14
15462515.50.1
20623220.50.23
2573.54022.50.336
328450250.5
4010155290.75
50112.56628.50.95

Funktion och konstruktion

Ventilen har fjäderbelastad kägla, vilket medför att den kan installeras i valfritt inbyggnadsläge, samt att den stänger innan flödesriktningen vänder. För att backventilen 1159 skall uppfylla kravet enligt SS-EN1717 som skyddsmodul typ EA, måste alltid en avstängningsventil vara monterad strax före backventilen. Detta är nödvändigt för att kontroll skall vara möjlig att genomföra.
Backventilen tillhör typ EA och ger skyddstäckning för vätska t.o.m. kategori 2. Ventilen har ett utlopp uppströms, vilket är försett med propp. Utloppet används för att kontrollera backventilens funktion och täthet.

Tekniska data

Huvudmaterial: Mässing

Huvudmaterialkod: Mässing avzinkningshärdig (DZR)

Ingående material: Mässing, Rostfritt stål, Plaster, Gummi

Ingående materialkod: Rostfritt stål AISI 304 (1.4301), Mässing avzinkningshärdig (DZR), NBR (nitrilgummi)

Temperatur (°C): 5 - 65

Tryckklass (PN): 10

Anslutning: Invändig gänga ISO 228-1 (G, BSPP)

ETIM klassning: EC011469 - Backventil

BK04 kod: 20711 Backventiler

MagiCAD länk: https://redir.magicad.cloud/product/5a46b552-c584-4c19-a67d-f193bdd5865a

Anslutningar

DN10152025324050
Ansl. 1 - spec.3/81/23/411 1/41 1/22
Ansl. 2 - spec.3/81/23/411 1/41 1/22

Installation och underhåll

Flödesriktning: Enkelriktad

Möjlig montageposition: Horisontell

Vid behov av större dim. väljs Kontrollerbar backventil AT 1161. Backventilerna är i utförande med fläns DN 50-200. För att denna backventil skall uppfylla kravet enligt SS-EN1717 som skyddsmodul typ EA, måste alltid en avstängningsventil vara monterad strax före backventilen.
