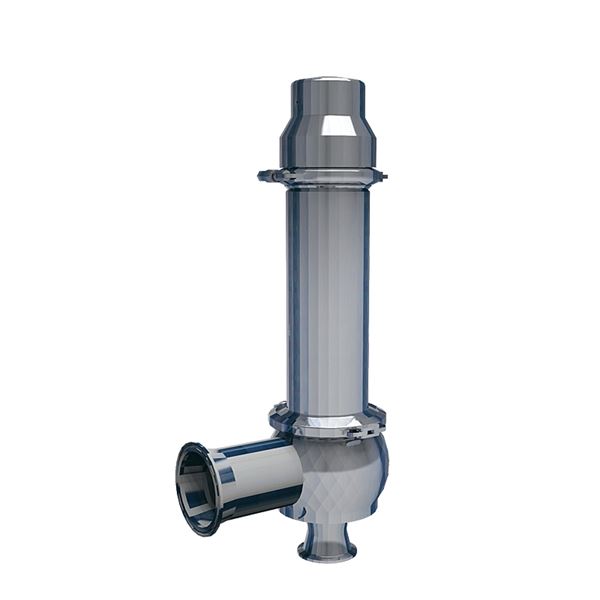

Clean Service-säkerhetsventil för hygieniska installationer, stora kapaciteter. Av rostfritt syrafast stål. Mjuktätande kägla.
| Dimensionsområde (DN) | 25 - 100 |
|---|---|
| Tryckklass (PN) | 16 |
| Huvudmaterial | Rostfritt stål |
| Artikelnummer | Utförande | DN | PN | Öppningstryck bar(g) | Temperatur (°C) | Sätesdiameter (mm) | Antal | ||
|---|---|---|---|---|---|---|---|---|---|
| AT 4988A-D2TC11/2 | Utan lättverk, Mjuktätning EPDM | 25 | 16 | 0,1 - 16 | 0 - 150 | 23 | Förfrågan | Förfrågan | Offert |
| AT 4988A-D4TC11/2 | Gastätt lättverk, Mjuktätning EPDM | 25 | 16 | 0,1 - 16 | 0 - 150 | 23 | Förfrågan | Förfrågan | Offert |
| AT 4988A-D2TC2 | Utan lättverk, Mjuktätning EPDM | 40 | 16 | 0,1 - 16 | 0 - 150 | 37 | Förfrågan | Förfrågan | Offert |
| AT 4988A-D8TC2 | Mjuktätning EPDM | 40 | 16 | 0,1 - 16 | 0 - 150 | 37 | Förfrågan | Förfrågan | Offert |
| AT 4988A-D4TC2 | Gastätt lättverk, Mjuktätning EPDM | 40 | 16 | 0,1 - 16 | 0 - 150 | 37 | Förfrågan | Förfrågan | Offert |
| AT 4988A-D2TC21/2 | Utan lättverk, Mjuktätning EPDM | 50 | 16 | 0,1 - 15 | 0 - 150 | 46 | Förfrågan | Förfrågan | Offert |
| AT 4988A-D4TC21/2 | Gastätt lättverk, Mjuktätning EPDM | 50 | 16 | 0,1 - 15 | 0 - 150 | 46 | Förfrågan | Förfrågan | Offert |
| AT 4988A-D4TC3RA04 | Gastätt lättverk, Mjuktätning EPDM | 65 | 16 | 0,1 - 10,34 | 0 - 150 | 60 | Förfrågan | Förfrågan | Offert |
| AT 4988A-D4BO11/2RA04 | Gastätt lättverk, Mjuktätning EPDM | 25 | 16 | 0,1 - 16 | 0 - 150 | 23 | Förfrågan | Förfrågan | Offert |
| AT 4988A-D4BO2RA08 | Gastätt lättverk, Mjuktätning EPDM | 40 | 16 | 0,1 - 16 | 0 - 150 | 37 | Förfrågan | Förfrågan | Offert |
| AT 4988A-D4BO2RA04 | Gastätt lättverk, Mjuktätning EPDM | 40 | 16 | 0,1 - 16 | 0 - 150 | 37 | Förfrågan | Förfrågan | Offert |
| AT 4988A-C4BO2 | Gastätt lättverk, Mjuktätning Kalrez | 40 | 16 | 0,1 - 16 | 0 - 150 | 37 | Förfrågan | Förfrågan | Offert |
| AT 4988A-D4BO21/2RA04 | Gastätt lättverk, Mjuktätning EPDM | 50 | 16 | 0,1 - 15 | 0 - 150 | 46 | Förfrågan | Förfrågan | Offert |
| AT 4988A-L4BO21/2 | Gastätt lättverk, Mjuktätning Viton | 50 | 16 | 0,1 - 15 | 0 - 150 | 46 | Förfrågan | Förfrågan | Offert |
| AT 4988A-L4BO21/2RA04 | Gastätt lättverk, Mjuktätning Viton | 50 | 16 | 0,1 - 15 | 0 - 150 | 46 | Förfrågan | Förfrågan | Offert |
| AT 4988A-D4-65 | Gastätt lättverk, Mjuktätning EPDM | 65 | 16 | 0,1 - 10,34 | 0 - 150 | 60 | Förfrågan | Förfrågan | Offert |
Enligt EN10204. Kvalitets- och inställningsintyg 3.1 enligt EN10204 (fabriksintyg)
VäljSäkerhetsventil med stor avblåsningskapacitet, för avsäkring av anläggningar med särskilda renhetskrav, t.ex :
- autoklaver (renånga)
- livsmedels-, dryckes- och läkemedelssystem
PSG.1 Säkerhetsventiler
PSG.11 Säkerhetsventil
Säkerhetsventil AT 4988A, Clean-Service, av rostfritt syrafast stål,
Clamp ... enl rörnorm....... och anslutningsnorm..... Öppningstryck ... barg.
Med lättverk / Utan lättverk / Med pneumatiskt manöverdon
PED 2014/68/EU, AFS 2016:1
Produkten är CE-märkt
Ventilen uppfyller kraven enligt ISO 4126, samt AFS 2016:1 (direktivet för tryckbärande anordningar) och 2014/EU/68 (Pressure Equipment Directive) enligt kategori IV, fluidgrupp 1 och 2.
Märkning på produkt: Fabrikat, AT-nummer, tillverkarens typnummer 488, serienummer, DN, PN, CE-märke, material, öppningstryck, lyfthöjd, kapacitetskoefficienter, sätesdiameter samt pil visande flödesriktning.
| Pos | Komponent | Material | |||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1 | Ventilhus | Syrafast stål AISI 316L (1.4404) | |||||||||||||||||||||||||||||||||||||||
| 2 | Säte | Syrafast stål AISI 316L (1.4404) | |||||||||||||||||||||||||||||||||||||||
| 3 | Kägla* | Syrafast stål AISI 316L (1.4404) | |||||||||||||||||||||||||||||||||||||||
| 4 | Styrskiva | Syrafast stål AISI 316L (1.4404) | |||||||||||||||||||||||||||||||||||||||
| 5 | Fjäderkåpa | Syrafast stål AISI 316L (1.4404) | |||||||||||||||||||||||||||||||||||||||
| 6 | Spindel | Syrafast stål AISI 316L (1.4404) | |||||||||||||||||||||||||||||||||||||||
| 7 | Fjädertallrik | Syrafast stål AISI 316L (1.4404) | |||||||||||||||||||||||||||||||||||||||
| 8 | Ställskruv | Rostfritt stål (1.4104) | |||||||||||||||||||||||||||||||||||||||
| 9 | Fjäder | Rostfritt stål AISI 302 (1.4310) | |||||||||||||||||||||||||||||||||||||||
| 10 | Kåpa/lättverk/pneumatiskt lättverk | Syrafast stål AISI 316L (1.4404) | |||||||||||||||||||||||||||||||||||||||
| 11 | Clamp-koppling | Syrafast stål AISI 316 (1.4401) | |||||||||||||||||||||||||||||||||||||||
| 12 | Gummibälg | EPDM (etenpropengummi) | |||||||||||||||||||||||||||||||||||||||
| 13 | Huspackning/O-ring | EPDM (etenpropengummi) | |||||||||||||||||||||||||||||||||||||||
| 14 | Packningar styrskiva/ställskruv | Glasfylld PTFE (15%) | |||||||||||||||||||||||||||||||||||||||
| * För O-ringsmaterial se separat tabell. | |||||||||||||||||||||||||||||||||||||||||
| Beteckning | O-ringsmaterial | Temperaturområde |
|---|---|---|
| D | EPDM | -45°C till +150°C |
| L | Viton | -20°C till +150°C |
| C | Kalrez | 0°C till +150°C |
| K | Neopren | -40°C till +100°C |
Dimensionsområde (DN): 25 - 100
| DN | 25 | 40 | 50 | 65 | 80 | 100 | |||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Inlopp | Clamp "CO" 1 1/2" | Clamp "CO" 2" | Clamp "CO" 2 1/2" | Clamp "CO" 3" | Clamp "CO" 4" | Clamp "CO" 4 1/2" | |||||||||||||||||||||||||||||||||||||||||||||||||
| Utlopp | Clamp "CO" 2" | Clamp "CO" 3" | Clamp "CO" 4" | Clamp "CO" 4 1/2" | Clamp "CO" 5 1/2" | Clamp "CO" 6,625" | |||||||||||||||||||||||||||||||||||||||||||||||||
| Sätesdiameter | 23 | 37 | 46 | 60 | 74 | 92 | |||||||||||||||||||||||||||||||||||||||||||||||||
| A | 112 | 147 | 147 | 153 | 178 | 181 | |||||||||||||||||||||||||||||||||||||||||||||||||
| B | 75 | 92 | 99 | 109 | 124 | 149 | |||||||||||||||||||||||||||||||||||||||||||||||||
| C med gastätt lättverk | 256 | 417 | 425 | 434 | 522 | 541 | |||||||||||||||||||||||||||||||||||||||||||||||||
| C med pneumatiskt lättverk | 264 | 444 | 452 | 461 | 585 | 603 | |||||||||||||||||||||||||||||||||||||||||||||||||
| Vikt | 9 | 20 | 21.7 | 26.5 | 47 | 56 | |||||||||||||||||||||||||||||||||||||||||||||||||
| Mått i mm, vikt i kg. Kontakta oss för information om mått vid andra anslutningar (tex annan clamp-standard eller storlek på gänga). |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||
Direktverkande och fjäderbelastad säkerhetsventil för stora kapaciteter.
Speciellt konstruerad för miljöer och fluider där höga krav på renlighet ställs.
Med lättverk för manuell provning, gastät kåpa eller med pneumatiskt styrt lättverk.
Ventilen har Tri-Clamp-anslutningar som standard, men kan erhållas med ett stort antal andra hygieniska anslutningar.
Egenskaper som gör ventilen lämplig för installation i processer med hygieniska krav :
- Extremt blanka ytor (högblankt rostfritt syrafast stål)
- Självdränerande ventilhus
- Dokumenterade ytfinheter (Ra-värde, se rubrik 'Ytfinhet')
- Hygieniska anslutningar i ett 30-tal varianter (snabbt demonterbara)
- Gummibälg och O-ring uppfyller FDA
- Friliggande O-ring
- Gummibälg skyddar ventilens innerdelar från fluiden
- Kan levereras förberedd för CIP (Clean In Place) och SIP (Steam In Place)
- Demonterbar för COP (Clean Out of Place)
Huvudmaterial: Rostfritt stål
Huvudmaterialkod: Syrafast stål AISI 316L (1.4404)
Ingående material: Rostfritt stål
Ingående materialkod: Syrafast stål AISI 316L (1.4404)
Temperatur (°C): -45 - 150
Tryckklass (PN): 16
Anslutning: Clamp ISO 2852 (För rör enligt ISO 1127), Clamp ASME BPE (För rör enligt BS 4825-1), Clamp ISO 2852 (För rör enligt ISO 2037), Clamp DIN32676 (För rör enligt DIN11850)
ETIM klassning: EC011311 - Säkerhetsventil
BK04 kod: 21001 Ventiler
| Media | Nedblåsning | Tryckstegring | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Ånga/gas | Max 10 % vid öppningstryck ≥ 3 bar(g) | Max 10 % vid öppningstryck ≥ 1 bar(g) | |||||||||
| Max 0,3 bar vid öppningstryck < 3 bar(g) | Max 0,1 bar vid öppningstryck < 1 bar(g) | ||||||||||
| Vätska | Max 20 % vid öppningstryck ≥ 3 bar(g) | Max 10 % vid öppningstryck ≥ 1 bar(g) | |||||||||
| Max 0,6 bar vid öppningstryck < 3 bar(g) | Max 0,1 bar vid öppningstryck < 1 bar(g) | ||||||||||
| Vid krav på lägre nedblåsning kontakta Armatec. | |||||||||||
| Ånga/gas (KDG) | Vätska (KF) |
|---|---|
| 0.7 | 0.45 |
Möjlig montageposition: Vertikal
Möjlig montageposition notering: Säkerhetsventilen monteras lodrätt med fjäderkåpan rakt uppåt.
Se separat bruksanvisning.
