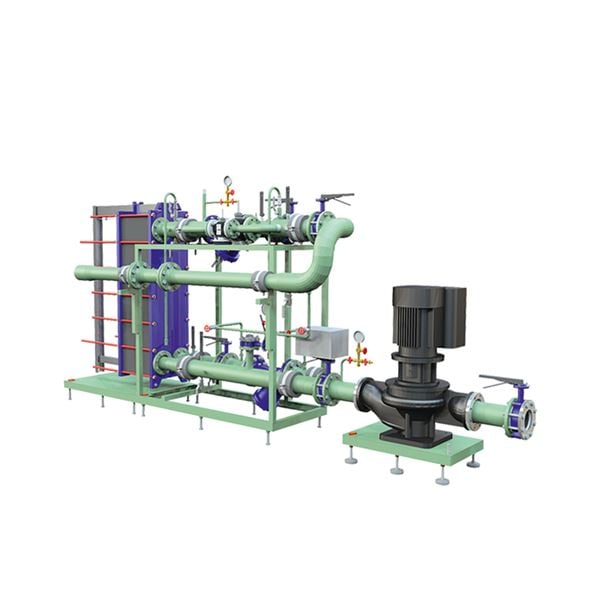

Prefabricerad Armatec Maxi Flex fjärrkylcentral AT 8476-, färdigkopplad med kylväxlare, styr-reglerutrustning, KB-pump och armaturer på primär- resp. sekundärsida.
| Tryckklass (PN) | 10 - 16 |
|---|---|
| Temperatur (°C) | 0 - 40 |
| Huvudmaterial | Sammansatt enhet |
| Utförande | Kundanpassad |
| Artikelnummer | Antal | ||
|---|---|---|---|
| AT 8476-OFFERT | Förfrågan | Förfrågan | Offert |
Fjärrkylcentral för kylning av kommersiella fastigheter samt hotell. Prefabricerat utförande för snabb och enkel installation samt för att säkerställa det tekniska utförandet enligt bransch krav.
PJB *Värmeväxlare
Kundanpassad prefabricerad fjärrkylcentral AT 8476 utrustad med packningsförsedd kylväxlare alternativt lödd kylväxlare. Enheten kan levereras komplett med styr- och reglerutrustning, KB-pump och armaturer på primärsidan och sekundärsidan enl. kundkrav. All utrustning monterad inkl. intern el koppling.
AFS 2016:1
CE-märkt när enheten levereras komplett med styrutrustning. Värmeväxlare tillverkas under egenkontroll i enlighet med Tryckkärlsdirektivet (PED) 2014/68/EU. Sammanbyggnaden av växlarenheten sker enligt Arbetsmiljöverkets föreskrift AFS 2016:1
Utförandet motsvarar Svensk Fjärrvärmes Tekniska bestämmelser F:102, Fjärrkylcentralen – Utförande och installation.
Märkning på produkt: Uppgifter om artikelnummer, tillverkningsnummer, typgranskningsnummer, drifttryck, drifttemperatur, och effekter anges på värmeväxlarenhetens märkskylt.
Fjärrkylacentralen är uppbyggd kring en VVX-enhet som kan bestå av en packningsförseddväxlare eller två seriekopplade kopparlödda kylväxlare. Utrustning med armaturer enligt schema kan anpassas utifrån kundkrav.
Primärsträcka för fjärrkyla kretsen med filter, 3-P mätning och manometer ingår. Vid flöde >5 l/s är kylcentralen utrustad med två styrventiler som arbetar i sekvens. De väljs för 1/3 resp. 2/3 av dimensionerande flöde.
Sekundärsidan ingår oftast med armaturering och KB-pump dimensionerad utifrån uppgifter på kyleffekt och tryckfall över kylkretsen. Rörmaterial är i allmänhet rostfritt, armaturer primärt och sekundärt är behandlade med utvändigt korrosionsskydd motsvarande AT 1012.
Fjärrkylacentralen levereras oftast med styrutrustning typ lokal regulator, men kan levereras i utförande för styrning via DUC med styrventilernas ställdon med 0-10V.
Primärsidan dimensioneras för fjärrkylakrets 6/16°C. Sekundärt oftast 18/8 gr C. I övriga kylfall dimensioneras centralen helt utifrån objektet. Observera att i kylfall kan bara en grads avvikelse i beräkningen utgöra stor skillnad i storlek på VVX och då även i kostnad.
Mått och vikt varierar beroende på exempelvis effekt, temperaturer och flöden. Därför kan inga generella mått eller vikter anges. Detta kan dock fås vid förfrågan.
Större kylcentraler byggs i moduler som möjliggör en enkel transport och sammansättning på plats.
Fjärrkylcentraler tillverkas kundanpassad vilket möjliggör för kunden att påverka centralens mått, delbart utförande samt anslutningsalternativ.
Huvudmaterial: Sammansatt enhet
Ingående material: Sammansatt enhet
Temperatur (°C): 0 - 40
Temperatur noteringar: Primärsidan dimensioneras för fjärrkylakrets 6/16 gr C. Sekundärt oftast 18/8 gr C. I övriga kylfall dimensioneras centralen helt utifrån objektet. Observera att i kylfall kan bara en grads avvikelse i beräkningen utgöra stor skillnad i storlek på VVX och då även i kostnad.
Tryckklass (PN): 10 - 16
Produktens färg: RAL 6021 - Blekgrön
Efter transport och hantering vid installation är det mycket viktigt att enhetens samtliga kopplingar efter dras och kontrolleras. Detta görs innan enheten tas i bruk, så att inget läckage uppstår.
Igångkörning av reglerutrustning ingår ej. Eftersom varje objekt är unikt skall injustering i varje enskilt fall ske efter:
- husets behov av kyla
- husets sekundära förhållanden
- de aktuella primärförhållandena
