Hetvattenmätare med Reedpuls (100 l/puls) och flänsad anslutning. Kan användas för energimätning.
| Artikelnummer | Antal | |||
|---|---|---|---|---|
| AT 7169A100R100 | ||||
| AT 7169A150R100 |
Flödesmätare för volymmätning av vatten som värmebärare med registrering av förbrukad mängd. Lämplig som flödesmätare för energimätning i kombination med integreringsverk och temperaturgivare.
UG Mätare

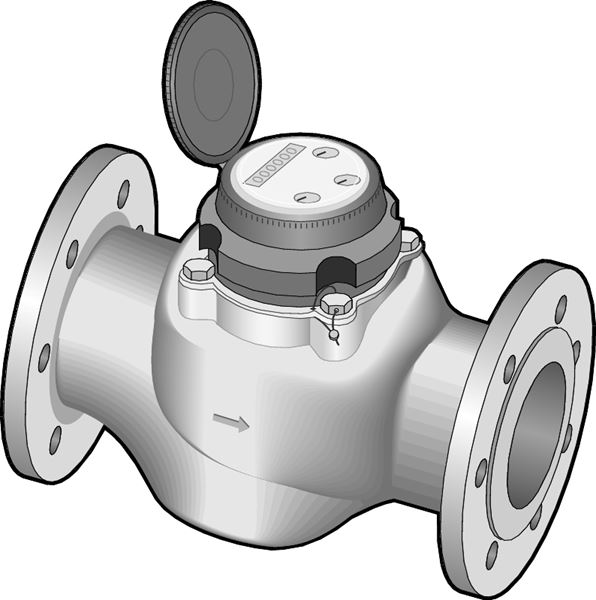

Flödesgivare för energimätning AT 7169A...R100, med pulstal 100liter/puls som standard i DN 50-150. qn.... m³/h, DN .... med flänsar PN 16. Försedd med pulsgivare.
Utförande enligt SWEDAC, STAFS 2006:4. MID typgodkännande, noggrannhetsklass 3, miljöklass C.
Märkning på produkt: Flödesgivaren är röd med ett grått plastlock. Typplåten är märkt med DN, PN, flödesdata samt tillverkningsår.
SundaHus: A
Omfattas av anmälningsplikt enligt REACH
| Pos | Komponent | Material |
|---|---|---|
| 1 | Hus och lockfläns | Gråjärn |
| 2 | Insats | |
| 3 | Turbinhjul | |
| 4 | Övriga material | Mässing |
| 5 | Övriga material | Stål |
Dimensionsområde (DN): 50 - 150
Flödesgivaren är av typ Woltmann WS volymmätare, där turbinen arbetar vertikalt och dess rörelse överförs med magnetkoppling. Turbinhjulet är den enda rörliga delen i våtdelen, vilket i kombination med vertikalt arbetande turbinhjul ger låga startvärden. Torrverket är hermetiskt tillslutet (IP 68) och har pulsuttag för anslutning till integreringsverk för energimätning. Torrverket är dessutom vridbart i 360° för att visartavlan skall kunna vridas i lämpligt läge. För DN 150 visar räkneverket förbrukningen i 10-tal m3..Mätaren har förmonterad Reedpuls med 3 meter kabel och förkonfigurerat pulstal 100 l/puls. Standard vid beställning av mätare med monterad pulsgivare är 100 liter/puls. Reedpulsen emitterar varierande pulslängder beroende på vattenmätarens flödeshastighet. När rullräkneverket står still kan det vara så att det blir kontinuerlig kontakt, vilket anslutna enheter måste klara av. Om kabellängd är längre än 100 m och ingen signalförstärkare används, rekommenderas att använda tvinnad och skärmad kabel. Pulsöverföringen kan störas mellan givare och mottagare om exempelvis kabel är i nära anslutning till annan strömkälla. I dessa fall rekommenderas det att använda tvinnad och skärmad kabel.
Dimensionering
Minsta mätare som klarar angivet kontinuerligt flöde väljes. Överdimensionera ej, vid gränsfall välj den mindre mätaren, kontrollera dock att tryckfallet ej blir för stort. Med kortvarig överbelastning avses kortare tid än 1 timme per dag, eller längst 200 timmar per år.
Huvudmaterial: Mässing, Gråjärn, Rostfritt stål, Plaster
Ingående material: Mässing, Gråjärn, Rostfritt stål, Plaster
Temperatur (°C): 10 - 150
Temperatur noteringar: kortvarigt 150 °C
Tryckklass (PN): 16
Anslutning: Flänsad EN1092
IP klass: IP68
Möjlig montageposition: Horisontell, Vertikal
Flödesgivare kan installeras i horisontell och vertikalt rörledning och med siffertavlan uppåt eller i sidled, maximalt 90°. Vid energimätning installeras mätaren alltid på den lägre temperaturen, dvs. returledningen vid värmeanläggningar och tilloppsledning på återvinnings- och kylanläggningar.Ingn raksträcka krävs, men bör dock inte installeras i omedelbar närhet av strypning eller rörböj som kan påverka flödesprofilen. Ett smutsfilter skall alltid monteras före mätaren för att skydda flödesgivarens turbinhjul. Vid idrifttagning bör tryckstötar i ledningsnätet undvikas.
