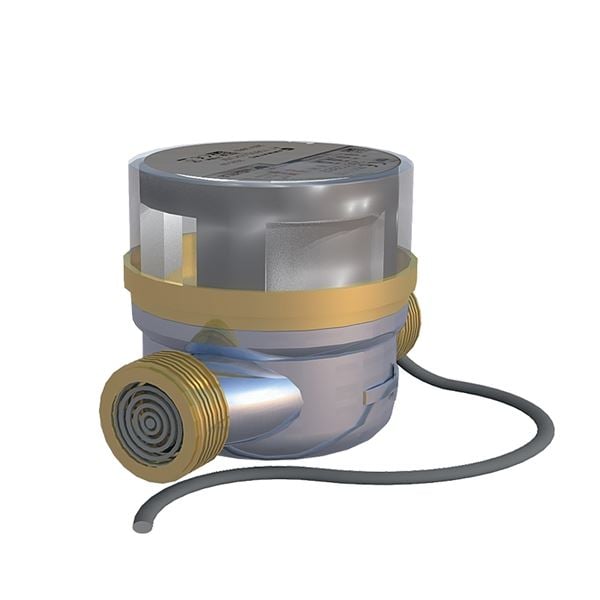

Liten kompakt torrlöpande enstrålig lägenhetsmätare för registrering av förbrukad mängd tappkall- eller varmvatten. Antingen med integrerad M-bus eller utan. Mätaren används lämpligen för 1-2 lägenheter, enbostadshus eller mindre mätenheter. Mätnoggrannhet vid horisontellt montage är R80, vid vertikalt montage R50.
| Dimensionsområde (DN) | 15 - 20 |
|---|---|
| Tryckklass (PN) | 16 |
| Temperatur (°C) | 1 - 90 |
| Huvudmaterial | Mässing |
| Artikelnummer | Utförande | DN | Q3 (m3/h) | Mått A (mm) | Antal | ||
|---|---|---|---|---|---|---|---|
| AT 7080C15KV | Kallvatten | 15 | 2,5 | 110 | 2024-12-31 | 540 SEK | |
| AT 7080C15KVM | Kallvatten integrerad M-bus | 15 | 2,5 | 110 | 2024-12-31 | 1 640 SEK | |
| AT 7080C15KVM-80 | Kallvatten integrerad M-bus | 15 | 2,5 | 80 | 2025-04-10 | 1 660 SEK | |
| AT 7080C15VV | Varmvatten | 15 | 2,5 | 110 | 2024-12-31 | 550 SEK | |
| AT 7080C15VV-80 | Varmvatten | 15 | 2,5 | 80 | 2025-04-10 | 550 SEK | |
| AT 7080C15VVM | Varmvatten integrerad M-bus | 15 | 2,5 | 110 | 2024-12-31 | 1 640 SEK | |
| AT 7080C15VVM-80 | Varmvatten integrerad M-bus | 15 | 2,5 | 80 | 2025-04-10 | 1 660 SEK | |
| AT 7080C20KV | Kallvatten | 20 | 4 | 130 | 2024-12-31 | 550 SEK | |
| AT 7080C20KVM | Kallvatten integrerad M-bus | 20 | 4 | 130 | 2024-12-31 | 1 670 SEK | |
| AT 7080C20VV | Varmvatten | 20 | 4 | 130 | 2024-12-31 | 550 SEK | |
| AT 7080C20VVM | Varmvatten integrerad M-bus | 20 | 4 | 130 | 2024-12-31 | 1 670 SEK |
Vattenmätarkonsol, i rostfritt utförande. Finns med justerbart väggavstånd, inbyggd backventil och…
VäljFör mätning av kallt och varmt vatten i lägenheter, enbostadshus eller mindre mätenheter med registrering av förbrukad mängd.
UG Mätare
Lägenhetsmätare i mässing, 7080C.....KVM alt. VVM för kallt/varmt tappvatten, Q3 2,5 m³/h, DN ...., PN16. Integrerad trådad M-bus för fjärravläsning utan batteri.
2014/32/EU (MID)
Produkten är CE-märkt
Märkning på produkt: Mätarna är märkta med AT 7080CXXX, tillverkningsnummer med EAN-kod, storlek Q3 samt max. temperatur, 30º C resp. 90º C.
Byggvarubedömning: Undviks
BVB ID: 144556
Omfattas av anmälningsplikt enligt REACH
Reachnotering: Bly (CAS 7439-92-1) >0,1%. Ställer inga krav på hantering. SCIP-nr på artikelnivå.
| Artikelnummer | SCIP nummer |
|---|---|
| 7080C15KV | |
| 7080C15KVM | |
| 7080C15KVM-80 | |
| 7080C15VV | |
| 7080C15VV-80 | |
| 7080C15VVM | |
| 7080C15VVM-80 | |
| 7080C20KV | |
| 7080C20KVM | |
| 7080C20VV | |
| 7080C20VVM |
| Pos | Komponent | Material |
|---|---|---|
| 1 | Hus | Mässing (CuZn40Pb2) (CW617N) (2.0402) |
Dimensionsområde (DN): 15 - 20
Vattenmätaren är av torrlöpande enstrålig vinghjulstyp. Vinghjulet är den enda rörliga delen i vattnet och nedväxling sker helt torrlöpande med magnetkoppling.
Rullsifferverk med 8 siffror. Siffertrissorna med decimalerna är röda och med minsta avläsning i liter.
Räkneverket kan vridas 360° för att erhålla bekväm avläsning av mätarens rullsifferverk. Mätarens visartavla är skyddad mot yttre magnetisk påverkan enligt EN 14154, över hela mätområdet. Mätaren är även IP 67 och kan därför monteras i fuktiga utrymmen.
Mätaren har integrerad trådad M-bus för anslutning mot fjärravläsningssystem enligt EN 13757-3. Telegrammet visar mätarindex samt tillverkningsnummer. Upplösningen på mätarindex är 1 liter. Avläsning kan göras via primär- eller sekundäradress. Mätare drar en M-bus lastenhet och arbetar på 2400 baud.
Dimensionering
Mätarstorleken är anpassad till normalförbrukningen för en lägenhet eller ett enbostadshus. För övriga dimensioneringsfall enligt värde för max tillåten kontinuerlig belastning.
Huvudmaterial: Mässing
Huvudmaterialkod: Mässing (CuZn40Pb2) (CW617N) (2.0402)
Ingående material: Mässing
Ingående materialkod: Mässing (CuZn40Pb2) (CW617N) (2.0402)
Temperatur (°C): 1 - 90
Temperatur noteringar: Max vattentemperatur i kallvattenutförande: 50°, i varmvattenutförande: 90°
Tryckklass (PN): 16
MagiCAD länk: https://redir.magicad.cloud/product/63168ad6-477a-485a-bf8d-9b47a0d0e46a
IP klass: IP68
Flödesriktning: Enkelriktad
Möjlig montageposition: Horisontell, Vertikal
Möjlig montageposition notering: Mätarna kan monteras både horisontellt och vertikalt eller med siffertavlan liggande åt sidan.
Mätarna kan monteras både horisontellt och vertikalt eller med siffertavlan liggande åt sidan. I de båda sista fallen får man ett högre värde för Qmin(metrologisk klass A enl. EEG).
För att säkerställa vattenmätarens långsiktiga drift, skall installationen alltid utföras med vattenmätarkonsol (se under tillbehör). Avstängningsventiler skall alltid monteras på konsolens in- och utlopp. Återströmningsskyddet efter vattenmätaren skall vara en skyddsmodul typ EA (kontrollerbar backventil) AT 1159 med avstängningsventil monterad på inloppssidan, alternativt monteras patronbackventil AT 7059 i mätarens utlopp. Innan vattenmätaren monteras, är det viktigt att renspola rörledningen. Montera
mätaren med dess flödespil i rätt flödesriktning.
För installation av fjärravläsningsmodul, se produktblad 7275LGH-M.
Vid installation av fjärravläsningsmoduler tas det förseglade skyddslocket bort och ersätts med fjärravläsningsmodul. Skyddsfolie på modulen skall avlägsnas före montering. Medföljande plomberingstejp fästes över skarven mellan mätarhus och fjärravläsningsmodulen för att påvisa ingrepp eller manipulation.
Fjärravläsningsmoduler:
Primära M-Busadressen är förinställd till 000, sekundära adressen motsvarar M-Busmodulens tillverkningsnummer. Adressering samt mätarens startvärde kan ställas in i enlighet med M-Busstandarden, servicemjukvara MiniCom 3 finns för nedladdning på Armatecs hemsida.
Signalkablar enligt:
M-Bus modul: brun och vit kabel
Reservdelar till mätaren tillhandahålles ej. Då mätaren inte innehåller något batteri behöver ingen batteritid tas hänsyn till.
