4956883

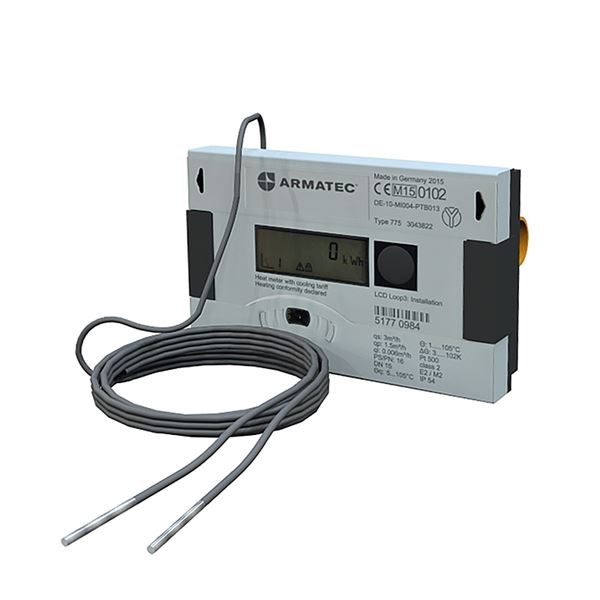

Används för mätning av termisk energi i värme eller kylsystem med vatten som fluid. Ej lämplig vid Glykolblandningar eller andra anti-icing tillsatser. Komplett med parade Pt500 temperaturgivare, integreringsverk med LCD-display och integrerad M-bus som fjärravläsningsmodul samt flödesmätare av ultraljudstyp. Nätdrift 230VAC. Gängad eller flänsad anslutning. Mätaren uppfyller kraven enligt SS-EN1434.
8 500 SEK
Leverans från lager
| Produktserie | Värmemängdsmätare med integrerad M-bus AT 7500F |
|---|---|
| DN | 15 |
| PN | 16 |
| Temperatur (°C) | 5 - 105 |
| Huvudmaterial | Mässing, Gråjärn, Rostfritt stål, Plaster, Gummi |
Installationssats för energimätning DN15 45 mm. dykrör, 110 mm.passbit, 2 st. kopplingar Används…
640 SEK
Leverans från lager
Analog modul 4-20mA till AT 7500F Analog modul, 4-20mA-signal, 1 modul per mätare
6 100 SEK
Leverans från lager
Blyfri vattenmätarkoppling DN15 2st för mätare, varm/kall inkl. fiberpackning
288 SEK
Leverans från lager
M-Buskort till AT 7500F M-Bus enligt EN 13757-3
1 110 SEK
Leverans från lager
Energimätare typ ultraljud DN15 Qp 1,5 230V
Värmemängdsmätare typ ultraljud
Qp 1,5 DN 15, PN 16
2st temp.givare Pt500, längd 45 mm
Bygglängd 110mm, Gängad anslutning
Innehåller m-bus och flexibel installation
Innehåller elektronisk styrprodukt
Ursprungsland: DE Tyskland
Tullstatnr: 84819000
Reach anmälningsplikt, (ärvd från produkt)
Nettovikt (kg): 1
Bruttovikt (kg): 1
DN: 15
Mått A (mm): 110
Mått B (mm): 190
Mått C (mm): 14.5
Mått D (mm): 100
Kabellängd (m): 1.5
PN: 16
Antal anslutningar: 2
Ansl. 1: Utvändig gänga ISO 228-1 (G, BSPP)
Ansl. 1 - spec.: 3/4
Ansl. 2: Utvändig gänga ISO 228-1 (G, BSPP)
Ansl. 2 - spec.: 3/4
Temperatur (°C): 5 - 105
Omgivningstemperatur (°C): 5 - 55
Förvaringstemperatur (°C): -25 - 70
Utförande typ: Mätare
Media: Kallvatten, Tappvarmvatten, Tappvatten
Noggranhet produkt: meters
Noggranhet: Klass 2 enligt SS-EN 1434-1:2015+A1:2019
Nominellt flöde qp (m3/h): 1.5
Max flöde qs (m3/h): 3
Min flöde qi (m3/h): 0.006
Startflöde (l/h): 2.5
Överlastflöde (m3/h): 4.6
Tryckfall vid qp (mbar): 75
Dynamiskt mätområde (qp/qi): 250:1
Matningsspänning: 230VAC
Anslutningsmöjlighet: Analog, LON, M-Bus, Modbus, Puls
Styrsignal: PT500
Display
Information om display: LCD-display för visning av ackumulerad energi- och volym.
För rör i dim (kan behövas konas ner): 15 -
7500F_PDS_1.pdf (PDF-fil, 913 kB)
Bruksanvisning (PDF-fil, 1 MB)
AT 7500F, Felkoder (PDF-fil, 67 kB)
Installationsmanual Modbus RTU (PDF-fil, 2,5 MB)
7500F_IBVD_1.pdf.pdf (PDF-fil, 2,1 MB)
AT 7500F, M-busprotokoll (PDF-fil, 196 kB)
7500F Snabbmanual (PDF-fil, 892 kB)
Värmemängdsmätare med integrerad M-bus AT 7500F Produktdatablad (PDF-fil, 546 kB)
7500F Gränssnitt.xlsx (XLSX-fil, 11 kB)
Försäkran om överensstämmelse (CE) (PDF-fil, 447 kB)
Försäkran om överensstämmelse DE (CE) (PDF-fil, 288 kB)
| Artikelnummer | DN | Nominellt flöde qp (m3/h) | Mått A (mm) | Antal | ||
|---|---|---|---|---|---|---|
| AT 7500FG15-1,5M | 15 | 1,5 | 110 | 2024-09-27 | 8 500 SEK | |
| AT 7500FG20-2,5-130M | 20 | 2,5 | 130 | 2024-09-27 | 9 200 SEK | |
| AT 7500FG25-6M | 25 | 6 | 260 | 2024-09-27 | 16 500 SEK | |
| AT 7500FG40-10M | 40 | 10 | 300 | 2024-09-27 | 19 800 SEK | |
| AT 7500F20-2,5M | 20 | 2,5 | 190 | 2024-09-27 | 11 800 SEK | |
| AT 7500F25-6M | 25 | 6 | 260 | 2024-09-27 | 19 300 SEK | |
| AT 7500F40-10M | 40 | 10 | 300 | 2024-09-27 | 24 300 SEK | |
| AT 7500F50-15M | 50 | 15 | 270 | 2024-09-27 | 27 800 SEK | |
| AT 7500F65-25M | 65 | 25 | 300 | 2024-09-27 | 33 800 SEK | |
| AT 7500F80-40M | 80 | 40 | 300 | 2024-09-27 | 35 200 SEK | |
| AT 7500F100-60M | 100 | 60 | 360 | 2024-09-27 | 38 400 SEK |
