4956892

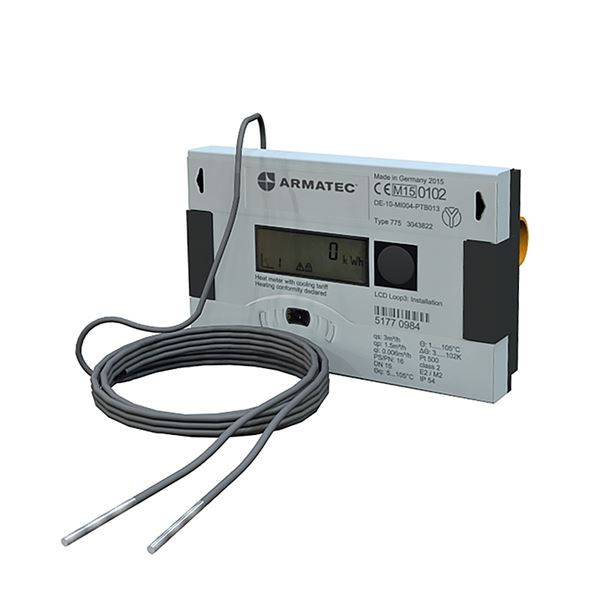

Används för mätning av termisk energi i värme eller kylsystem med vatten som fluid. Ej lämplig vid Glykolblandningar eller andra anti-icing tillsatser. Komplett med parade Pt500 temperaturgivare, integreringsverk med LCD-display och integrerad M-bus som fjärravläsningsmodul samt flödesmätare av ultraljudstyp. Nätdrift 230VAC. Gängad eller flänsad anslutning. Mätaren uppfyller kraven enligt SS-EN1434.
35 200 SEK
Leverans från lager
| Produktserie | Värmemängdsmätare med integrerad M-bus AT 7500F |
|---|---|
| DN | 80 |
| PN | 25 |
| Temperatur (°C) | 5 - 105 |
| Huvudmaterial | Mässing, Gråjärn |
Temperaturgivare, parade Pt500 instick längd 45 mm.
2 390 SEK
Leverans från lager
Analog modul 4-20mA till AT 7500F Analog modul, 4-20mA-signal, 1 modul per mätare
6 100 SEK
Leverans från lager
M-Buskort till AT 7500F M-Bus enligt EN 13757-3
1 110 SEK
Leverans från lager
Energimätare typ ultraljud DN80 Qp40 230V
Kompaktvärmemätare typ ultraljud
Qp 40 DN 80, PN 25
Bygglängd 300mm, Flänsad anslutning
Innehåller elektronisk styrprodukt
Med integrerad m-bus samt flexibel installation
Ursprungsland: DE Tyskland
Tullstatnr: 84819000
Omfattas av anmälningsplikt enligt REACH
Nettovikt (kg): 9.6
Bruttovikt (kg): 10.5
DN: 80
Mått A (mm): 300
Mått B (mm): 150
Mått D (mm): 92.5
Mått E (mm): 114
Mått F (mm): 54
Mått G (mm): 100
Kabellängd (m): 3
PN: 25
Antal anslutningar: 2
Ansl. 1: Flänsad EN1092
Ansl. 1 - spec.: DN80, PN25
Ansl. 2: Flänsad EN1092
Ansl. 2 - spec.: DN80, PN25
Temperatur (°C): 5 - 105
Omgivningstemperatur (°C): 5 - 55
Förvaringstemperatur (°C): -25 - 70
Utförande typ: Mätare
Media: Kallvatten, Tappvarmvatten, Tappvatten
Noggranhet produkt: meters
Noggranhet: Klass 2 enligt SS-EN 1434-1:2015+A1:2019
Nominellt flöde qp (m3/h): 40
Max flöde qs (m3/h): 80
Min flöde qi (m3/h): 0.16
Startflöde (l/h): 80
Överlastflöde (m3/h): 90
Tryckfall vid qp (mbar): 80
Dynamiskt mätområde (qp/qi): 250:1
Matningsspänning: 230VAC
Anslutningsmöjlighet: Analog, LON, M-Bus, Modbus, Puls
Styrsignal: PT500
Display
Information om display: LCD-display för visning av ackumulerad energi- och volym.
För rör i dim (kan behövas konas ner): 80 -
Produktdatablad (PDF-fil, 506 kB)
Snabbmanual (PDF-fil, 892 kB)
7500F_IBVD_1.pdf.pdf (PDF-fil, 2,1 MB)
Bruksanvisning (PDF-fil, 1 MB)
Felkoder (PDF-fil, 67 kB)
Installationsmanual Modbus RTU (PDF-fil, 2,5 MB)
M-busprotokoll (PDF-fil, 196 kB)
Gränssnitt (XLSX-fil, 11 kB)
Försäkran om överensstämmelse (CE) (PDF-fil, 447 kB)
Försäkran om överensstämmelse DE (CE) (PDF-fil, 288 kB)
| Artikelnummer | DN | Nominellt flöde qp (m3/h) | Mått A (mm) | Antal | ||
|---|---|---|---|---|---|---|
| AT 7500FG15-1,5M | 15 | 1,5 | 110 | 2024-12-23 | 8 500 SEK | |
| AT 7500FG20-2,5-130M | 20 | 2,5 | 130 | 2024-12-23 | 9 200 SEK | |
| AT 7500FG25-6M | 25 | 6 | 260 | 2024-12-23 | 16 500 SEK | |
| AT 7500FG40-10M | 40 | 10 | 300 | 2024-12-23 | 19 800 SEK | |
| AT 7500F20-2,5M | 20 | 2,5 | 190 | 2024-12-23 | 11 800 SEK | |
| AT 7500F25-6M | 25 | 6 | 260 | 2024-12-23 | 19 300 SEK | |
| AT 7500F40-10M | 40 | 10 | 300 | 2024-12-23 | 24 300 SEK | |
| AT 7500F50-15M | 50 | 15 | 270 | 2024-12-23 | 27 800 SEK | |
| AT 7500F65-25M | 65 | 25 | 300 | 2024-12-23 | 33 800 SEK | |
| AT 7500F80-40M | 80 | 40 | 300 | 2024-12-23 | 35 200 SEK | |
| AT 7500F100-60M | 100 | 60 | 360 | 2024-12-23 | 38 400 SEK |
