Värmemängdsmätare med integrerad M-bus AT 7500F

Användningsområde

För mätning av termisk energi i värme- och kylsystem med vatten som värme- eller köldbärare (ej tillsatser såsom glykol etc). Den kompletta mätaren består av flödesmätare av ultraljudstyp, elektroniskt integreringsverk med LCD-display och temperaturgivarpar PT 500 samt med integrerad M-bus.

Applikation: Värme - kyla – värme/med kyltariffer (kyltariff på -dT & tflöde <20 °c)>
Omgivande miljöklass: Klass C
Omgivning klass: Klass E2 + M2

AMA-text

UGA Värmemätare

Värmemängdsmätare AT 7500F... med värme- och kylregister, flödesmätare av ultraljudstyp med dynamiskt mätområde 1:250 i DN 15-100, integreringsverk 230VAC med LCD-display samt parade temperaturgivare PT500, qp.... m³/h, DN .... i .... utförande. Med integrerad M-bus och möjlighet att installera en ytterligare fjärravläsningsmodul av typ AT 7275EW-.... för anslutning till överordnat datasystem.

Kvalitetssäkring

2014/32/EU (MID)

Produkten är CE-märkt

MID godkänd i klass 2 och 3 samt PTB K 7.2 (kylmätare)
Godkännande: MID (DE-10-MI004-PTB013) och PTB K7.2 för kyla (DE-16-M-PTB-0001)

Märkning på produkt: Fabrikat, typbeteckning, modellbeteckning, tillverkningsnummer, tillverkningsår, flödesdata, flödesriktning, temperaturområde, klass, IP, CE-märke.

Energi/miljödeklaration

Byggvarubedömning: Undviks

BVB ID: 108760

SundaHus: C-

Omfattas av anmälningsplikt enligt REACH

Funktion och konstruktion

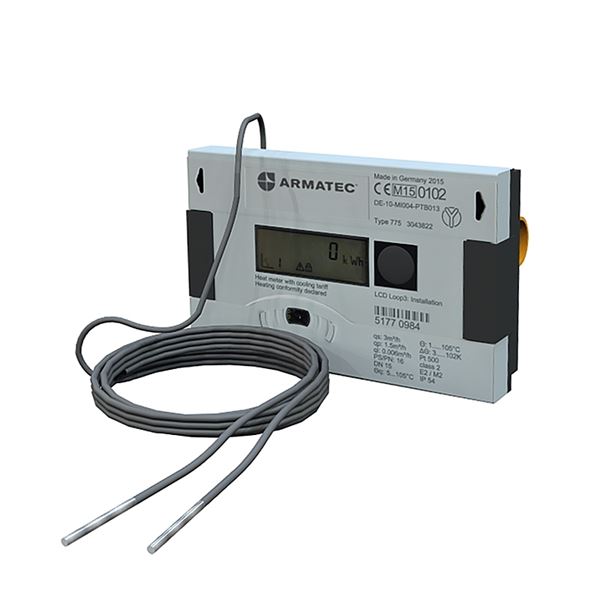

AT 7500F är en statisk värmemängdsmätare för mätning av termisk energi i värme- och kylanläggningar med vatten som fluid (ej glykol). Idealiskt för t ex fjärrvärme och 6°C/12°C kylsystem. Mätaren består av en flödesmätare av ultraljudstyp, parade PT 500 temperaturgivare och ett separerbart elektroniskt integreringsverk med flerfunktions LCD-display för visning av ackumulerad energi- och volym. Fjärravläsningsmodul av typ M-bus ingår. Det finns även möjlighet att avläsa momentana värden för flöde, effekt, temperatur för tillopp, retur och temperaturdifferens, max- och minvärden, samt självtest med felindikering.
AT 7500F har en flödesmätare av ultraljudstyp, utan rörliga delar. Detta innebär att den är fri från förslitningsdelar samt, då den inte innehåller några magnetiska delar, är okänslig för vatten med hög magnetithalt. Flödesmätaren är av direkt ultraljudstyp enligt löptidsdifferensmetoden med en integrerad givare och mottagare i varje ände av mätröret. Varje mätcykel (en per sekund) påbörjas av att givaren uppströms skickar en ultraljudsimpuls till mottagaren/givaren nedströms. Tidsintervallen mellan sänd och mottagen signal beräknas mycket precist av flödesmätaren. Därefter byter sensorerna funktion. Den ursprungligt mottagande sensorn blir nu den sändande sensorn och ultraljudssignalen sänds i motsatt riktning. Återigen beräknas tidsintervallen mellan sänd och mottagen signal. Löptiden i flödesriktningen är snabbare än löptiden mot flödet. Genom att jämföra dessa tidsdifferenser kan ultraljudsmätaren noggrant beräkna flödet. Flödesvärdet integreras med temperaturfallet över kretsen samt den s k K-faktorn, vilket beräknas redovisas som energimängden på display.
Mätarna levereras som standard med nätdrift men finns som tillval med batteridrift.
På 230V modulen sitter ett backup-batteri, knappcellsbatteri (CR2032 3V), som går att byta ut.

Mätaren skall alltid installeras i den kallare ledningen, det vill säga returledning i värmesystem och tilloppsledning i kylsystem.Mätaren kan även kompletteras med fjärravläsningsmodul av typ puls, Modbus eller 4-20 mA signal. Det finns även möjlighet att komplettera med ett extra M-bus kort.

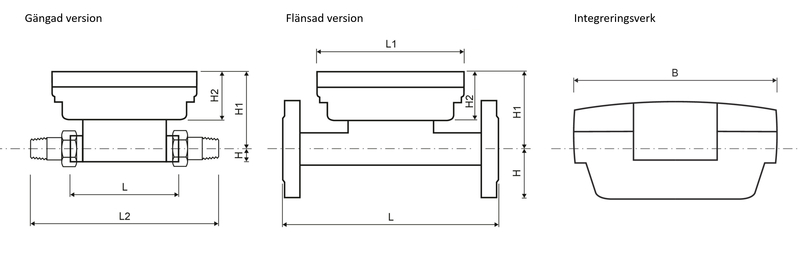

Dimensionering

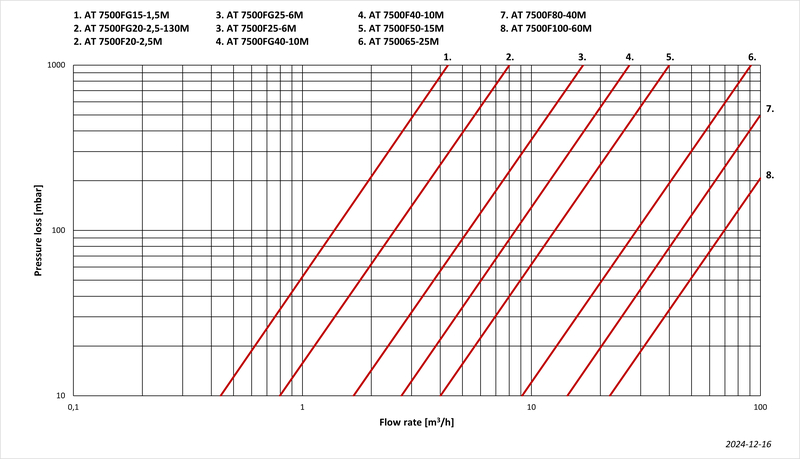

Dimensionera mätaren med flöde mellan qp och qs. Överdimensionera ej, vid gränsfall välj den mindre mätaren, kontrollera att tryckfallet ej blir för stort (max 250 mbar). Denna mätartyp går ej att förslita genom överbelastning, eftersom den saknar rörliga delar. Om det nominella flödet överskrids med mer än 140% kommer ingen flödesmätning att ske.

Kommunikation: 3 kommunikationsgränssnitt (e. x. M-Bus + M-Bus + Int. Radio; 2 primär adresser, 1 sekundär adress)
Integrerad Radio: Option
Frekvens: 868 el 434 MHz
Radioprotokoll: Open Metering Standard (OMS), Generation 3 Profile A eller Generation 4 Profile B Sändningsuppdatering Online - Ingen tidsfördröjning mellan värde mätning och dataöverföring
Datasändning: Enkelriktad
Sändningsintervall: Med A-cell: 180 sek (upp till 10.5 års lifstid); med D-cell: ~12 sek (upp till 16 års lifstid); med huvudspänning: ~12 sek; beroende på längd & telegram (mät cykel)
Testmöjligheter: Via display, optiskt läshuvud, testutgångar eller via NOWA mjukvara.

Installation och underhåll

Flödesriktning: Enkelriktad

Möjlig montageposition: Horisontell, Vertikal

Vid mätarplaceringen skall hänsyn tas så att mätningen utförs rätt mättekniskt, samt är service- och avläsningsvänlig. Flödesmätaren skall monteras i den ledning som har  den lägre temperaturen, d v s för värmesystem i returledningen och för kylsystem i tilloppsledningen. Om mätaren installeras i fel rörledning är mätaren ej längre typgodkänd, mätvärdena är ej tillförlitliga, felaktiga eller så kan de saknas helt. Vid installation i fel rörledning erhålls felkod E3. Någon konfigurationsjustering av installation i varm ledning kan ej ske, utan en ny mätare för detta ändamål får beställas.Flödesmätaren kan monteras både horisontellt och vertikalt. Raksträcka före eller efter mätaren krävs inte, men det rekommenderas en lugn ostörd sträcka på 3xDN före mätaren för att få en bra och stabil flödesprofil. Flödesmätaren bör placeras i en lågpunkt för att förhindra påverkan av luft i systemet. Placeringen av flödesmätaren skall heller inte ske direkt efter en ventil eller före en pump. Det rekommenderas att installera avstängningsventiler före och efter mätaren för att underlätta ett eventuellt utbyte av mätare. Mätare rekommenderas att installeras horisontellt med flödesmätaren tilltat 45 ° åt sidan.
OBS! Mätare med gängad anslutning är endast avsedd för plantätning med erfoderliga vattenmätarkopplingar och fiberpackningar, t.ex. AT 7056. Gängförband med t.ex. lin eller motsvarande tätning får inte användas.

Vid mediatemperatur under rumstemperatur eller över 90 °C, samt vid konstant hög omgivningstemperatur (över 55 °C) skall elektronikdelen (integreringsverket) monteras i miljö med rumstemperatur. Standardutförandet har 1,5 m mellan integreringsverk och flödesgivare. Denna kabel får ej kapas eller skarvas eftersom integreringsverk och flödesmätare är kalibrerade och certifierade som en enhet. Om kabeln kapas kommer ej värmemängdsmätaren att fungera och måste ersättas av en helt ny värmemängdsmätare. Integreringsverket är förberett för väggmontage.

Dykrör för montering i G 1/2 rörmuff användes med fördel för arbetsskydd och för att underlätta byte av temperaturgivare utan att behöva tappa av systemet. I DN15 och DN20 är en temperturgivare redan föromonterad i flödesdelen.

Anslutning av temperaturgivare med två-ledarkoppling.Givarna är märkta med blå respektive röd färgmarkering för montering i kall respektive varm flödesledning. Givarens/dykrörets spets skall placeras mitt i flödet.
För detaljerad information hänvisas till installationsanvisningen.

Mätaren har NOWA-kompatibel verifikation för revision på ett ackrediterat kontrollorgan eller laboratorium efter utesittningstiden.

Utbytbara enheter i mätaren är fjärravläsningsmodul och temperaturgivare.
