4956477

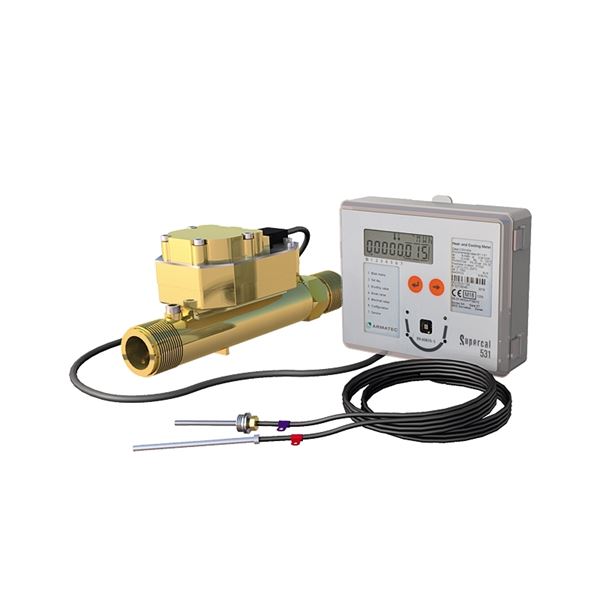

Används lämpligen i Glykolblandningar eller andra anti-icing tillsatser för mätning av termisk energi i värme eller kylsystem. Komplett med parade Pt500 temperaturgivare, integreringsverk med LCD-display och integrerad M-bus & puls, flödesmätare av statisk mätprincip samt 2 st dykrör. Nätdrift 230VAC. Gängad eller flänsad anslutning.
| Produktserie | Värmemängdsmätare AT 7505- |
|---|---|
| DN | 80 |
| PN | 16 |
| Temperatur (°C) | -20 - 130 |
| Huvudmaterial | Mässing, Rostfritt stål, Plaster, Övrigt |
Analog modul 4-20 mA till AT 7505/ AT 7274D för fjärravläsning med analog signal 2st 4-20mA Innehåller…
3 860 SEK
Leverans från lager
LON-modul till AT 7505/ AT 7274D för fjärravläsning kompletteras med AT 7505NAT2 (nätmodul med strömutgångar) Innehåller…
2 700 SEK
Leverans från lager
M-Busmodul till AT 7505/ AT 7274D för fjärravläsning enligt gränssnitt EN 13757 Innehåller elektronisk…
1 110 SEK
Leverans från lager
Modbus-modul med 230 V nätmodul till 7505 Modbusmodul och nätmodul med strömutgångar 3.6 VDC &…
3 130 SEK
Leverans från lager
Energimätare flänsad DN80 Qp 40 230V
Kyl- och värmemängdsmätare för kylmedia
Qp 40 DN 80, PN 16,
Media och % måste anges vid beställning
I-verk med integrerad M-bus och puls.
2st temp.givare 2m Pt500 134 mm, 2st Dykrör,
Bygglängd 300mm, Flänsad anslutning,
Epoxy lackad gjutjärn.
Innehåller elektronisk styrprodukt
Ursprungsland: CH Schweiz
Tullstatnr: 84819000
Omfattas av anmälningsplikt enligt REACH
Nettovikt (kg): 14.5
Bruttovikt (kg): 14.5
DN: 80
Mått A (mm): 300
Mått B (mm): 200
Kabellängd (m): 3
PN: 16
Antal anslutningar: 2
Ansl. 1: Flänsad EN1092
Ansl. 2: Flänsad EN1092
Temperatur (°C): -20 - 130
Omgivningstemperatur (°C): 5 - 55
Förvaringstemperatur (°C): -25 - -70
Utförande typ: Mätare
Media: Kallvatten, Kylvatten, Etylenglykol, Glykol, Tappvarmvatten, Hetvatten, Propylenglykol, Vatten eller upp till 50% glykolblandning
Noggranhet produkt: meters
Noggranhet: Klass 2 enligt SS-EN 1434-1:2015+A1:2019
Nominellt flöde qp (m3/h): 40
Max flöde qs (m3/h): 80
Min flöde qi (m3/h): 0.8
Tryckfall vid qp (mbar): 90
Dynamiskt mätområde (qp/qi): 50
Matningsspänning: 230VAC
Anslutningsmöjlighet: Analog, LON, M-Bus, Modbus, Puls
Styrsignal: 1000liter/puls, 100liter/puls, 10liter/puls, 1liter/puls, 25liter/puls, 4-20mA, Modbus RTU, PT500
Batterilivslängd (år): 15
Display
För rör i dim (kan behövas konas ner): 80 -
| Artikelnummer | DN | Nominellt flöde qp (m3/h) | Mått A (mm) | Antal | |||
|---|---|---|---|---|---|---|---|
| AT 7505-G15-1,5 | 15 | 1,5 | 110 | Förfrågan | Förfrågan | Offert | |
| AT 7505-G20-2,5 | 20 | 2,5 | 190 | 2024-11-27 | 16 200 SEK | ||
| AT 7505-G25-6 | 25 | 6 | 260 | ||||
| AT 7505-G40-10 | 40 | 10 | 300 | ||||
| AT 7505-25-6 | 25 | 6 | 260 | ||||
| AT 7505-40-10 | 40 | 10 | 300 | ||||
| AT 7505-50-15 | 50 | 15 | 270 | ||||
| AT 7505-65-25 | 65 | 25 | 300 | ||||
| AT 7505-80-40 | 80 | 40 | 300 | ||||
| AT 7505-100-60 | 100 | 60 | 360 | 2024-11-27 | 54 800 SEK | ||
| AT 7505-125-100 | 125 | 100 | 250 | 2024-11-27 | 59 000 SEK | ||
| AT 7505-150-150 | 150 | 150 | 300 | 2024-11-27 | 63 000 SEK | ||
| AT 7505-200-250S | 200 | 250 | 350 | ||||
| AT 7505-250-400S | 250 | 400 | 450 |
7505-_PDS_1.pdf (PDF-fil, 788 kB)
Bruksanvisning (PDF-fil, 1,4 MB)
