Tryckmätare AT 8306C

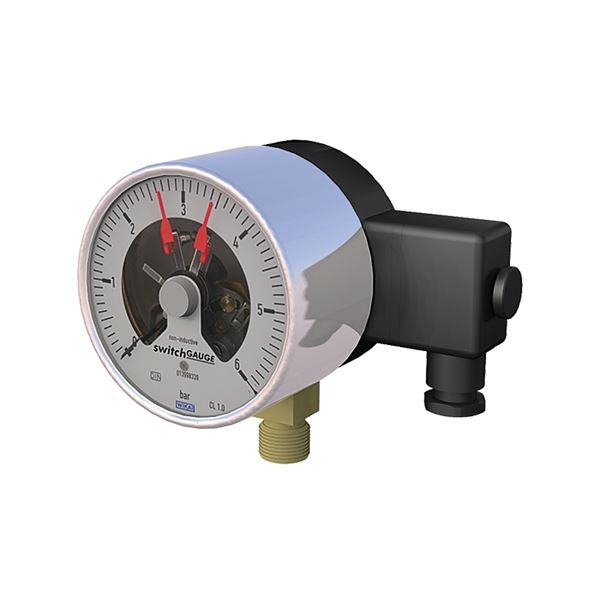

Manometer med dubbla larmkontakter och röd varningsvisare. R3/8 x 100. Klass 1

Dimensionsområde (DN)	10
Temperatur (°C)	-20 - 80
Huvudmaterial	Stål

Varan har bedömning C- i SundaHus Miljödata
Varan har bedömning Undviks i Byggvarubedömning

Varianter
Produktinformation
Nedladdningsbart

Varianter

Artikelnummer	Utförande	Temperatur (°C)	Mätområde	Information om display	Avs.datum	Bruttopris	Antal
AT 8306C10-4 RSK 5546138	Vakt	-20 - 80	0 - 4	Tryckmätarna har röd ställbar visare för indikering av tillåtna tryck.	2024-12-23 I lager	3 210 SEK	Antal
AT 8306C10-6 RSK 5546139	Vakt	-20 - 80	0 - 6	Tryckmätarna har röd ställbar visare för indikering av tillåtna tryck.	2024-12-23 I lager	3 210 SEK	Antal
AT 8306C10-10 RSK 5546140	Vakt	-20 - 80	0 - 10	Tryckmätarna har röd ställbar visare för indikering av tillåtna tryck.	2024-12-23 I lager	3 210 SEK	Antal
AT 8306C10-16 RSK 5546141	Vakt	-20 - 80	0 - 16	Tryckmätarna har röd ställbar visare för indikering av tillåtna tryck.	2024-12-23 Färre än 10 i lager	3 210 SEK	Antal
AT 8306C10-25	Vakt	-20 - 80	0 - 25	Tryckmätarna har röd ställbar visare för indikering av tillåtna tryck.	2025-01-21 Beställningsvara	7 000 SEK	Antal
AT 8306R10-2,5	Vakt	-20 - 80	0 - 3,5	Tryckmätarna har röd ställbar visare för indikering av tillåtna tryck.	2025-01-14 Beställningsvara	8 200 SEK	Antal
AT 8306R10-10	Vakt	-20 - 80	0 - 20	Tryckmätarna har röd ställbar visare för indikering av tillåtna tryck.	2025-01-09 Beställningsvara	11 300 SEK	Antal
AT 8306R10-16	Vakt	-20 - 80	0 - 26	Tryckmätarna har röd ställbar visare för indikering av tillåtna tryck.	2025-01-09 Beställningsvara	16 200 SEK	Antal

Produktinformation

Användningsområde

För indikering av rådande tryck i värme-/kylsystem. AT 8305A är försedd med röd ställbar visare på skalan. AT 8306C har inbyggda elkontakter för hög- och låglarm.

AMA-text

UGC.31 *Mätare för tryck, rörmonterade, med analog visning av momentant värde

UGC.31 Mätare för tryck, rörmonterade, med analog visning av momentant värde
Tryckmätare AT 8306C försedd med elkontakter och röd indikering som är inställbara genom glaset. Klass 1,0. Graderad 0-.... bar.

Kvalitetssäkring

PED 2014/68/EU, AFS 2016:1

Märkning på produkt: AT8306C är märkt med Armatec logo.

Energi/miljödeklaration

Byggvarubedömning: Undviks

BVB ID: 47998

SundaHus: C-

Omfattas av anmälningsplikt enligt REACH

Reach datum: 2024-12-12

Reachnotering: Bly (CAS 7439-92-1) >0,1%. Ställer inga krav på hantering. SCIP-nr på artikelnivå.

Miljödata

Artikelnummer	SCIP nummer
8306C10-4	fc896342-073e-41ce-9255-710b65ff98a0
8306C10-6	fc896342-073e-41ce-9255-710b65ff98a0
8306C10-10	fc896342-073e-41ce-9255-710b65ff98a0
8306C10-16	fc896342-073e-41ce-9255-710b65ff98a0
8306C10-25	fc896342-073e-41ce-9255-710b65ff98a0
8306R10-2,5
8306R10-10
8306R10-16

Detaljförteckning

Pos	Komponent	Material
1	Hus	Rostfritt stål
2	Bourdonrör	Koppar
3	Mätverk	Mässing
4	Glas

Mått och vikt

Dimensionsområde (DN): 10

Funktion och konstruktion

Tryckmätaren är av så kallad bourdonrörstyp, vilket innebär en cirkelformad rörfjäder med ett ovalt tvärsnitt. Systemets tryck påverkar invändigt bourdonröret så att det vid ökande tryck tenderar att räta ut sig. Den fria ändan på bourdonröret utför då en rörelse proportionellt mot det invändiga trycket. Rörelsen växlas sedan via mätverket till en rörelse/indikeringsvärde på visartavlan. Tryckmätarna har röd ställbar visare för indikering av tillåtna tryck.AT 8306C har inbyggd elektrisk krypkontakt typ 811, som är inställbar genom glaset. Visarna kan ställas över hela skalområdet. Kontakten har dubbelfunktion och sluter vid stigande och fallande tryck. Kabelgenomföring på sidan PG 7.
Max arbetstryck: Hela skalvärdet vid vilade belastning. 90% av skalvärdet vid växlande belastning.

Tekniska data

Huvudmaterial: Stål

Ingående material: Mässing, Stål

Temperatur (°C): -20 - 80

Temperatur noteringar: Temperaturpåverkan: 0,4%/10°C

Anslutning: Utvändig gänga ISO 228-1 (G, BSPP)

ETIM klassning: EC011167 - Differenstryckmätare

IP klass: IP54

Installation och underhåll

Möjlig montageposition: Vertikal, Horisontell

Tryckmätarna ska monteras så att de är lätta att avläsa samt skyddade mot vibrationer, värme, kyla samt hög luftfuktighet. Vid höga mediatemperaturer ska vattensäcksrör användas. Vid tryckvariationer och vibrationer bör dämpvätskefyllda tryckmätare användas. Kablarna är märkta med siffror. Elinstallation enligt schema.
