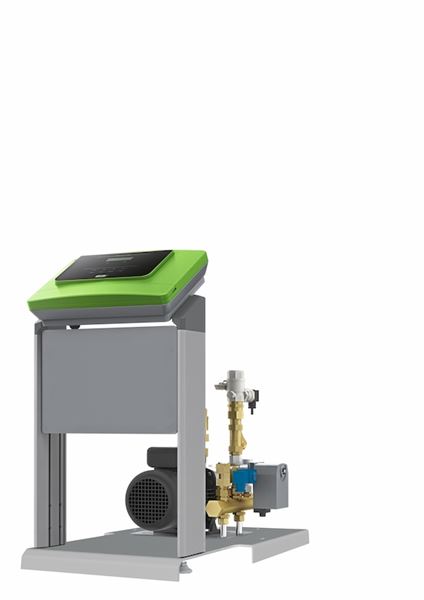

Tryckhållningsenhet med pump, Reflex Variomat. För hjälp med dimensionering använd gärna: VARMBER
| Dimensionsområde (liter) | 200 - 5000 |
|---|---|
| Tryckklass (PN) | 6 - 10 |
| Temperatur (°C) | -10 - 70 |
| Huvudmaterial | Aluminium |
| Artikelnummer | Artikel beskrivning | Matningsspänning | Antal | ||
|---|---|---|---|---|---|
| AT 8340P125 | Tryckhållningsenhet med pump för arbetstryck upp till 2,5 bar. Control basic styrenhet. Önskas automatisk påfyllning välj AT 8340PS15. Innehåller elektronisk styrprodukt Reflex Variomat control unit VS 1 | 230VAC | 2024-09-27 | 87 600 SEK | |
| AT 8340P148 | Tryckhållningsenhet med pump för arbetstryck upp till 4,8 bar. Control touch styrenhet. Önskas automatisk påfyllning välj AT 8340PS15. Innehåller elektronisk styrprodukt Reflex Variomat control unit VS 2-1/60 | 230VAC | 2024-09-27 | 109 200 SEK | |
| AT 8340P165 | Tryckhållningsenhet med pump för arbetstryck upp till 6,5 bar. Control touch styrenhet. Önskas automatisk påfyllning välj AT 8340PS15. Innehåller elektronisk styrprodukt Reflex Variomat control unit VS 2-1/75 | 230VAC | 2024-09-27 | 125 900 SEK | |
| AT 8340P180 | Tryckhållningsenhet med pump för arbetstryck upp till 8,0 bar. Control touch styrenhet. Önskas automatisk påfyllning välj AT 8340PS15. Innehåller elektronisk styrprodukt Reflex Variomat control unit VS 2-1/95, | 230VAC | 2024-10-28 | 130 900 SEK | |
| AT 8340P1135 | Tryckhållningsenhet med pump för arbetstryck upp till 13bar. Control touch styrenhet. Använd 8340PS15 för automatisk påfyllning. Innehåller elektronisk styrprodukt Reflex Variomat control unit VS 1-1/140 | 400VAC | 2024-10-28 | 179 000 SEK | |
| AT 8340P248 | Tryckhållningsenhet med dubbelpump för arbetstryck upp till 4,8 bar. Control touch styrenhet. Önskas automatisk påfyllning välj AT 8340PS15. Innehåller elektronisk styrprodukt Reflex Variomat control unit VS 2-2/60 | 230VAC | 2024-10-28 | 154 900 SEK | |
| AT 8340P265 | Tryckhållningsenhet med dubbelpump för arbetstryck upp till 6,5 bar. Control touch styrenhet. Önskas automatisk påfyllning välj AT 8340PS15. Innehåller elektronisk styrprodukt Reflex Variomat control unit VS 2-2/75 | 230VAC | 2024-11-18 | 166 600 SEK | |
| AT 8340P280 | Tryckhållningsenhet med dubbelpump för arbetstryck upp till 8,0 bar. Control touch styrenhet. Önskas automatisk påfyllning välj AT 8340PS15. Innehåller elektronisk styrprodukt Reflex Variomat control unit VS 2-2/95 | 230VAC | 2024-10-28 | 179 100 SEK | |
| AT 8340P2135 | Tryckhållningsenhet med dubbelpump för arbetstryck upp till 13bar. Control touch styrenhet. Använd 8340PS15 för automatisk påfyllning. Innehåller elektronisk styrprodukt Reflex Variomat control unit VS 1-2/140 | 400VAC | 2024-11-04 | 271 000 SEK |
Service hos Armatec bistår gärna både med installation, driftsättning, underhåll och reparationer…
Välj
Reservdelar AT 8300-, beskrivning av funktion finns på respektive artikelsida.
Välj
Reservdelar AT 8340-, beskrivning av funktion finns på respektive artikelsida.
Välj
Vägghängt expansionskärl Refix DE med gummibälg som avskiljer fluiden från den komprimerade luften…
Välj
8340P tryckhållningsenhet med pump ingår i system 8340- Öppet kärl med pump.
Produkten är CE-märkt
| Pos | 1 |
|---|---|
| Komponent | Tryckhållningsenhet med pump AT 8340-P |
| Material | Sammansatt enhet |
Dimensionsområde (liter): 200 - 5000

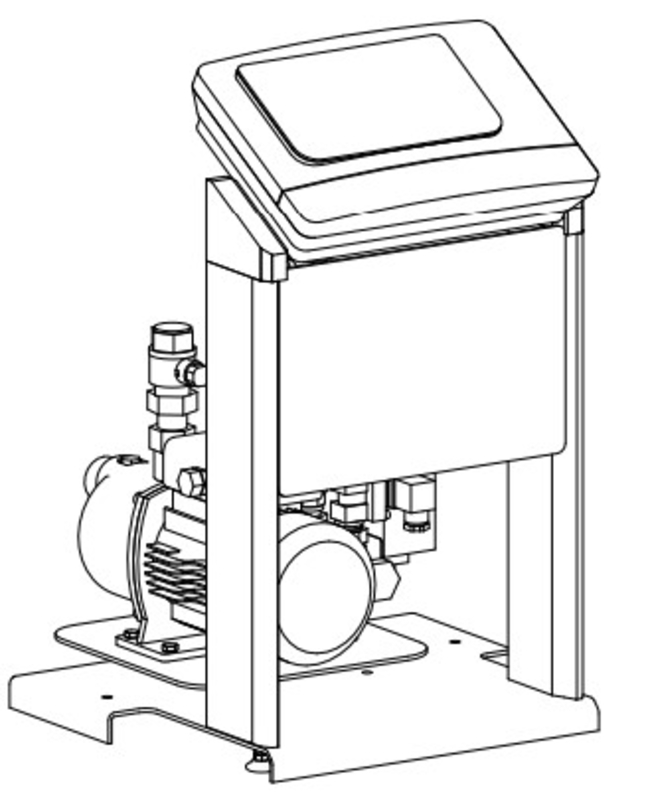

Funktionell enhet som består av en hydraulisk del och Control Basic eller Control touch styrenhet. Båda är ergonomiskt kombinerade i ett lättskött modulärt golvstående ramsystem av precisionsprofiler i EV 1 anodiserad aluminium. Kombineras med expansionskärl 8340E, eventuellt följekärl 8340EF samt 8321E-DE som tryckutjämningskärl.

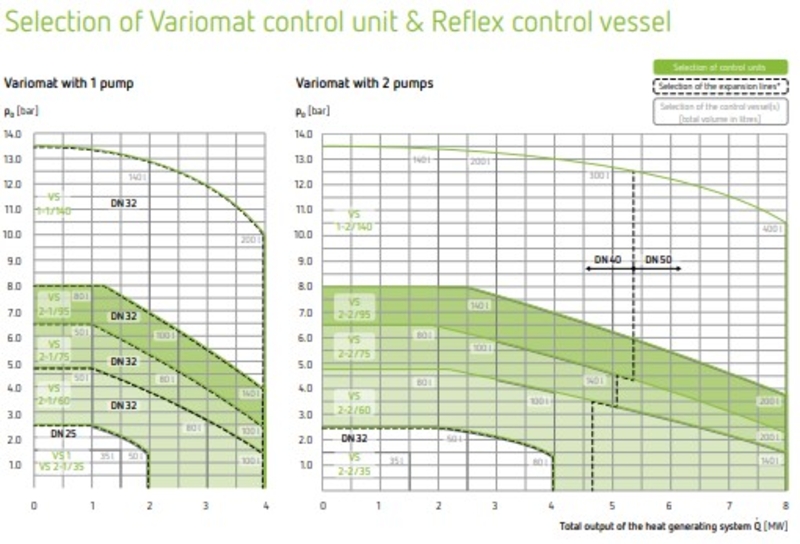

Dimensionering
För komplett dimensionering av både tryckhållningsenhet och kärlvolym används Armatecs dimensioneringsprogram VARMBER vilket finns tillgängligt på vår webbplats. Förutom expansionskärl dimensioneras här även säkerhetsutrustningar för olika typer av anläggningar.
Huvudmaterial: Aluminium
Ingående material: Aluminium, Mässing, Plaster
Temperatur (°C): -10 - 70
Tryckklass (PN): 6 - 10
IP klass: IP54
Produktens färg: RAL 6018 - Gulgrön, RAL 7040 - Fönstergrå
Möjlig montageposition: Vertikal
Se bruksanvisning. Erfarenheter har visat att tunnväggiga elförzinkade stålrör inte är lämpliga att använda för expansionsledningar med anledning av risk för invändig korrosion. Stål-, koppar- eller diffusionstäta plaströr är att föredra.
Reservdelskatalog, Reflex (PDF-fil, 7 MB)
8340- Principschema (PDF-fil, 364 kB)
Bruksanvisning touchskärm (PDF-fil, 7,3 MB)
Bruksanvisning Basic skärm (PDF-fil, 5,6 MB)
Armatecs tolkning av AFS 2017 i förhållande till tryckhållning (PDF-fil, 298 kB)
8340- Principschema med avsvalningskärl. (PDF-fil, 76 kB)
8340-200-1000_CE_1_EU-Konformitaetserklaerung_Variomat_VG-VF_200-1000_oe740__6bar.pdf (PDF-fil, 159 kB)
8340-1000-5000_CE_1_EU-Konformitaetserklaerung_Variomat_VG-VF_1000-5000_6bar_06.pdf (PDF-fil, 158 kB)
Tryckhållningsenhet med pump AT 8340-P Produktdatablad (PDF-fil, 197 kB)
