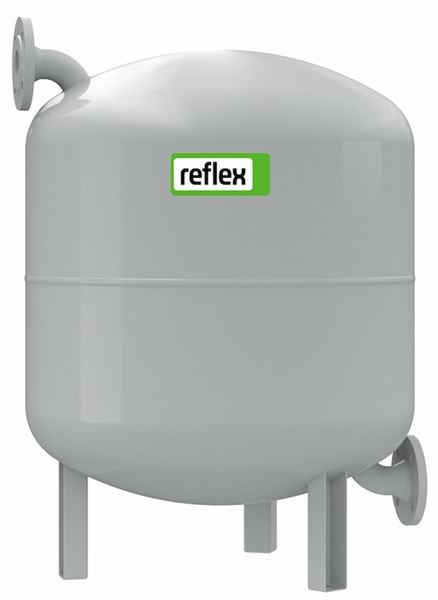

Avsvalningskärl för montering före expansionskärl vid höga temperaturer.
| Dimensionsområde (liter) | 6 - 5000 |
|---|---|
| Tryckklass (PN) | 6 - 16 |
| Temperatur (°C) | 0 - 110 |
| Huvudmaterial | Stål |
| Artikelnummer | Artikel beskrivning | PN | Volym (l) | Antal | ||
|---|---|---|---|---|---|---|
| AT 8303A40-10 | Avsvalningskärl 40L, 10 bar, 110°C , TÜV-godkänd. Anslutning G 1". | 10 | 40 | 2024-12-23 | 4 970 SEK | |
| AT 8303A60-10 | Avsvalningskärl 60L, 10 bar, 110°C , TÜV-godkänd. Anslutning G 1". | 10 | 60 | 2024-12-23 | 11 200 SEK | |
| AT 8303A200-10 | Avsvalningskärl 200L, 10 bar, 110°C , TÜV-godkänd. Anslutning DN 40. | 10 | 200 | 2024-12-23 | 22 500 SEK | |
| AT 8303A300-10 | Avsvalningskärl 300L, 10 bar, 110°C , TÜV-godkänd. Anslutning DN 40. | 10 | 300 | 2024-12-23 | 29 900 SEK | |
| AT 8303A500-6 | Avsvalningskärl 500L, 6 bar, 110°C , TÜV-godkänd. Anslutning DN 40. | 6 | 2024-12-23 | 39 900 SEK | ||
| AT 8303A750-6 | Avsvalningskärl 750L, 6 bar, 110°C , TÜV-godkänd. Anslutning DN 40. | 6 | 750 | 2024-12-23 | 74 000 SEK | |
| AT 8303A750-10 | Avsvalningskärl 750L, 10 bar, 110°C , TÜV-godkänd. Anslutning DN 40. | 10 | 750 | 2025-01-07 | 91 500 SEK | |
| AT 8303A2000-10 | Avsvalningskärl 2000L, 10 bar, 110°C , TÜV-godkänd. Anslutning DN 65. | 10 | 2000 | 2025-01-21 | 204 500 SEK |
För att skydda expansionskärlets gummibälg och tryckhållningsutrustning mot övertemperatur samt förhindra överhettning och kokning i öppna expansionskärl.
PLD.5 Avsvalningskärl
AFS 2016:1, 8 paragraf
Märkning på produkt: Uppgifter om volym, max. tryck, max. temperatur, tillverkningsår, tillverkningsnummer, typnummer, CE-märkning samt tillverkarens namn anges på kärlets märkskylt.
Dimensionsområde (liter): 6 - 5000
Fungerar som kylare, för att förhindra att temperaturen i expansionskärl och tryckhållningsenhet blir för hög. Utnyttjar att kallare fluid är tyngre än varmare, varvid skiktning uppstår. Monteras före expansionskärl och tryckhållningsenhet. Avsvalningskärlets volym skall vara minst 20 % av expansionskärlets volym.
Huvudmaterial: Stål
Ingående material: Stål
Temperatur (°C): 0 - 110
Tryckklass (PN): 6 - 16
Anslutning: Flänsad EN1092
Produktens färg: RAL 7040 - Fönstergrå
Möjlig montageposition: Vertikal
Se bruksanvisning. Erfarenheter har visat att tunnväggiga elförzinkade stålrör inte är lämpliga att använda för expansionsledningar med anledning av risk för invändig korrosion. Stål-, koppar- eller diffusionstäta plaströr är att föredra.
8303A350-1000, 10bar, CE-Intyg (PDF-fil, 95 kB)
Avsvalningskärl AT 8303A Produktdatablad (PDF-fil, 179 kB)
