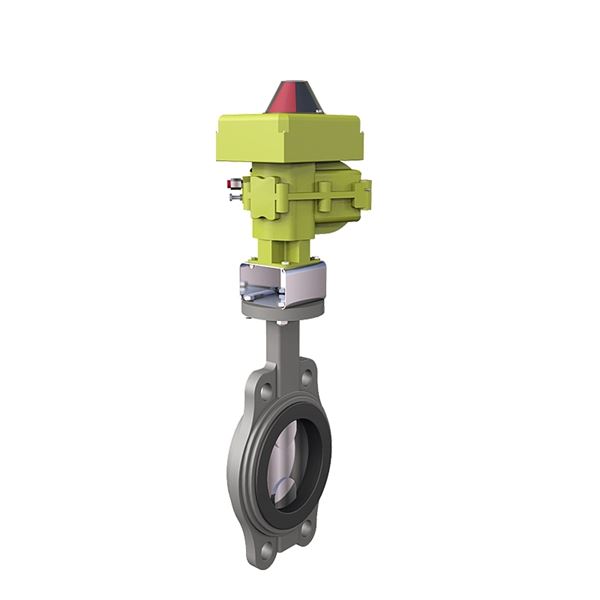

Vridspjällventil med pneumatiskt dubbelverkande don AT 2310-200-KDA

Vridspjäll DN 200 m. dubbelv. don
Vridspjäll 2310-200 med manöverdon
3840-8
Monterat och testkört
Se separata produktblad

Ursprungsland: SE Sverige

Tullstatnr: 84818081

Mått och vikt

Nettovikt (kg): 7

Bruttovikt (kg): 7

DN: 200

Mått A (mm): 273

Mått B (mm): 153

Mått C (mm): 411

Mått D (mm): 30

Mått F (mm): 123

Mått I (mm): 60

Tekniska data

Antal anslutningar: 1

Ansl. 1: Flänsad EN1092

Ansl. 1 - spec.: PN16

PN: 16

Temperatur (°C): 0 - 80

Utförande typ: Ventiler

Utförande: Pneumatiskt dubbelverkande

Läckageklass: Rate A acc. to EN 12266-1:2012

Media: Kylvatten, Luft, Kvävgas, Naturgas

KVS: 4095

Anslutning enligt ISO 5211: F07

Spindeltyp: Parallell fyrkant

Mått på spindel: 16x16mm

Drivbussning: 22x22mm

Erfordrat moment (Nm): 160

Maximalt moment MAST (Nm): 169
