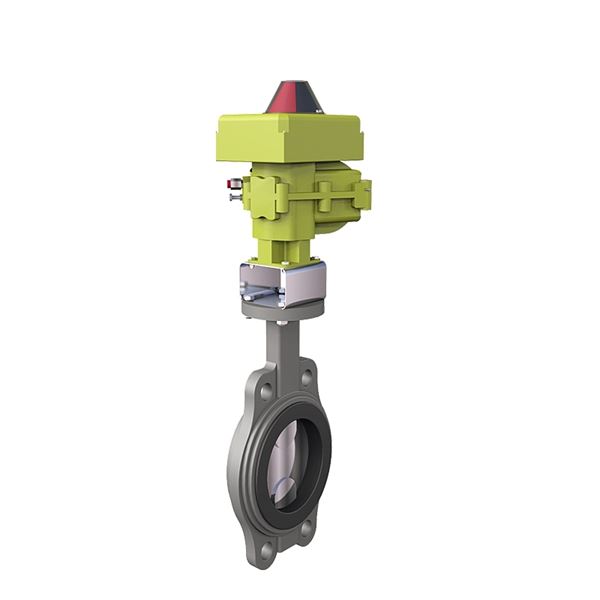

Vridspjällventil med pneumatiskt dubbelverkande don AT 2310-100-KDA

Vridspjäll DN 100 m. dubbelverkande don
Vridspjäll 2310S100 med manöverdon
3840-5
Monterat och testkört
Se separata produktblad

Ursprungsland: SE Sverige

Tullstatnr: 84818081

Mått och vikt

Nettovikt (kg): 7

Bruttovikt (kg): 7

DN: 100

Mått A (mm): 177

Mått B (mm): 111

Mått C (mm): 302

Mått D (mm): 30

Mått F (mm): 107

Mått I (mm): 52

Tekniska data

Antal anslutningar: 1

Ansl. 1: Flänsad EN1092

Ansl. 1 - spec.: PN16

PN: 16

Temperatur (°C): 0 - 80

Utförande typ: Automation

Utförande: Pneumatiskt dubbelverkande

Läckageklass: Rate A acc. to EN 12266-1:2012

Media: Kylvatten, Luft, Kvävgas, Naturgas

KVS: 690

Anslutning enligt ISO 5211: F07

Spindeltyp: Parallell fyrkant

Mått på spindel: 12x12mm

Drivbussning: 14x14mm

Erfordrat moment (Nm): 36

Maximalt moment MAST (Nm): 43
