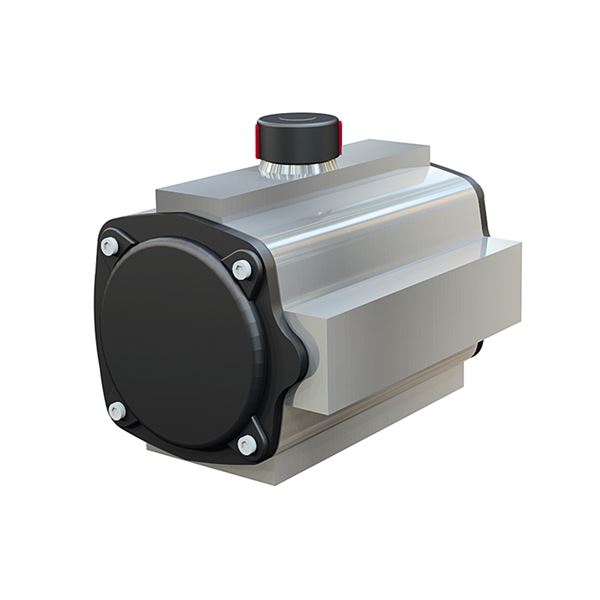

Pneumatiska dubbelverkande manöverdon för on-off och reglering av kulventiler, vridspjäll eller andra applikationer där 90° vridning erfordras.
| Temperatur (°C) | -30 - 100 |
|---|---|
| Huvudmaterial | Aluminium |
| Utförande | Pneumatiskt dubbelverkande, Kvartsvarvs |
| Artikelnummer | Utförande typ | Maximalt moment (Nm) | Anslutning enligt ISO 5211 | Drivbussning | Antal | ||
|---|---|---|---|---|---|---|---|
| AT 3830-10 | Automation | 12 | F03 | 9x9mm | 2024-09-27 | 2 760 SEK | |
| AT 3830-20 | Automation | 19,5 | F03/F05 | 11x11mm | 2024-09-27 | 3 670 SEK | |
| AT 3830-20F04 | Automation | 19,5 | F04 | 11x11mm | 2024-09-27 | 3 670 SEK | |
| AT 3830-40 | Automation | 41 | F05 | 14x14mm | 2024-09-27 | 4 600 SEK | |
| AT 3830-40F04 | Automation | 41 | F04 | 14x14mm | 2024-10-18 | 4 600 SEK | |
| AT 3830-40LT-1015 | Automation | 41 | F05 | 14x14mm | 2024-11-05 | 6 000 SEK | |
| AT 3830-80 | Automation | 77 | F05/F07 | 17x17mm | 2024-09-27 | 6 000 SEK | |
| AT 3830-80LT-1015 | Automation | 77 | F05/F07 | 17x17mm | 2024-11-05 | 6 700 SEK | |
| AT 3830-130 | Automation | 118 | F05/F07 | 17x17mm | 2024-09-27 | 7 500 SEK | |
| AT 3830-130LT-1015 | Automation | 118 | F05/F07 | 17x17mm | 2024-11-05 | 8 300 SEK | |
| AT 3830-200 | Automation | 175 | F07/F10 | 17x17mm | 2024-09-27 | 9 900 SEK | |
| AT 3830-300 | Automation | 291 | F07/F10 | 22x22mm | 2024-09-27 | 10 700 SEK | |
| AT 3830-300HT | Automation | 291 | F07/F10 | 22x22mm | 2024-10-22 | 11 800 SEK | |
| AT 3830-500 | Automation | 433 | F10 | 22x22mm | 2024-09-27 | 12 500 SEK | |
| AT 3830-850 | Automation | 718 | F10/F12 | 27x27mm | 2024-09-27 | 19 200 SEK | |
| AT 3830-1200 | Automation | 1038 | F10/F14 | 36x36mm | 2024-09-27 | 28 200 SEK | |
| AT 3830-1750 | Automation | 1413 | F14 | 36x36mm | 2024-11-05 | 36 700 SEK | |
| AT 3830-2100 | Automation | 2172 | F16 | 46x46mm | 2024-11-05 | 46 000 SEK | |
| AT 3830-2500 | Automation | 3461 | F16 | 46x46mm | 2024-11-05 | 55 500 SEK | |
| AT 3830-4000 | Automation | 4816 | F16, F25 | 55x55mm | 2024-11-05 | 72 500 SEK |
Magnetventil för styrning av till och frånluft till pneumatiska manöverdon
Välj
Manöverdon för on-off och reglering av kul-, vridspjäll- och kikventiler eller där 90° vridning erfordras.
UEC.21 Ställdon för ventil, pneumatiska, tvåläges utan fjäderåtergång.
Manöverdon AT 3830 Pneumatiskt, dubbelverkande för on-off och reglering av kul-, vridspjäll- och kikventiler där 90° vridning erfordras
AFS 2016:1, 8 paragraf, ATEX 94/9/EG
Produkten är CE-märkt
Ställdonen uppfyller kraven i PED, AFS 2016:1 paragraf 8, direktivet för tryckbärande
anordningar och maskindirektivet , MD 2006/42/EG samt ATEX 94/9/EG.
Don i storlekarna 10 till 300 är klassificerade som kategori SEP i enlighet med
kraven från PED 2014/68/EU.
Don i storlekarna 500 till 4000 är klassificerade som kategori 1.
Donet är konstruerat enligt EN 15714-3
Alla Actregs pneumatiska don är klassificerade för användning i potentiellt explosiva miljöer som grupp 2, kategori 2, lämplig för zonerna 1, 2, 21 och 22 i enlighet
med Annex VIII, direktivet 94/9/CE (ATEX).
Intyg från Germanischer Lloyd (GL). Lloyd's Register of Shipping kan fås som
tillval.
Märkning på produkt: Fig. nr
Serie nr
Max tillåtet manövertryck
Tillverkare
CE-märkning
| Pos | Komponent | Material | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 1 | Hus* | Aluminium | |||||||||
| 2 | Vridaxel | Stål | |||||||||
| 3 | Fjädrar | Stål | |||||||||
| 4 | Ändstycke | Aluminium | |||||||||
| *Eloxerad C3 enligt EN-ISO 12944-2 | |||||||||||
Manöverdon med linjär momentkarakteristik. Trepunktsstyrning av kolvarna för låg friktion mellan hus och kolvar. Montagehål enligt ISO 5211 och DIN 3337, för standardiserad fastsättning mot ventilen. Gavlar med justerskruv för slaglängd (5°). Mekaniska ändlägen som standard. Kolvkraften överförs via vridaxel till ventilspindel (90° + 1°-0,5°). Donöverdel och magnetventilanslutning enl. NAMUR (VDE/VDI 3845).
Huvudmaterial: Aluminium
Ingående material: Aluminium, Stål
Temperatur (°C): -30 - 100
Temperatur noteringar: Andra områden på begäran.
Maximalt moment (Nm): 14 - 6421
ETIM klassning: EC011197 - Ventilmanöverdon, pneumatiskt
BK04 kod: 20712 Manöverdon
| Artikelnummer | Anslutning enligt ISO 5211 | Drivbussning | Manövertid (s) | Luftförbrukning (l) |
|---|---|---|---|---|
| 3830-10 | F03 | 9x9mm | 0.07 | 0.035 |
| 3830-20 | F03/F05 | 11x11mm | 0.09 | 0.13 |
| 3830-20F04 | F04 | 11x11mm | 0.09 | 0.13 |
| 3830-40 | F05 | 14x14mm | 0.08 | 0.27 |
| 3830-40F04 | F04 | 14x14mm | 0.08 | 0.13 |
| 3830-40LT-1015 | F05 | 14x14mm | 0.08 | 0.27 |
| 3830-80 | F05/F07 | 17x17mm | 0.1 | 0.64 |
| 3830-80LT-1015 | F05/F07 | 17x17mm | 0.1 | 0.64 |
| 3830-130 | F05/F07 | 17x17mm | 0.15 | 0.77 |
| 3830-130LT-1015 | F05/F07 | 17x17mm | 0.15 | 0.77 |
| 3830-200 | F07/F10 | 17x17mm | 0.22 | 1.19 |
| 3830-300 | F07/F10 | 22x22mm | 0.4 | 1.96 |
| 3830-300HT | F07/F10 | 22x22mm | 0.4 | 1.96 |
| 3830-500 | F10 | 22x22mm | 0.5 | 2.95 |
| 3830-850 | F10/F12 | 27x27mm | 0.9 | 4.7 |
| 3830-1200 | F10/F14 | 36x36mm | 1.5 | 6.95 |
| 3830-1750 | F14 | 36x36mm | 2 | 9.8 |
| 3830-2100 | F16 | 46x46mm | 2.6 | 11.6 |
| 3830-2500 | F16 | 46x46mm | 3.1 | 32 |
| 3830-4000 | 55x55mm | 3.5 | 33.2 |
Möjlig montageposition: Vertikal, Horisontell
Manöverdonet får installeras utom- och inomhus i valfritt inbyggnadsläge. Undvik dock att montera donet med luftanslutningarna uppåt för att minimera risk för att vatten och smuts skall kunna tränga in.
