Elektriskt manöverdon för reglering av kulventiler, vridspjäll eller där 90° vridning krävs.
| Matningsspänning | 230VAC, 3x400VAC |
|---|
| Artikelnummer | Maximalt moment (Nm) | Matningsspänning | Drivbussning | Manövertid (s) | Antal | ||
|---|---|---|---|---|---|---|---|
| AT 3942-150-POS | 1500 | 230VAC | 100 | 2024-11-14 | 64 800 SEK | ||
| AT 3942-150-POS400V | 1500 | 3x400VAC | 94 | 2024-11-21 | 63 000 SEK | ||
| AT 3942-280-POS400V | 2800 | 3x400VAC | 98 | 2024-11-21 | 72 200 SEK | ||
| AT 3942-280-POS400V-70 | 2800 | 3x400VAC | 70 | 2024-11-21 | 72 200 SEK | ||
| AT 3942-430-POS400V | 4300 | 3x400VAC | 116 | 2024-11-21 | 80 300 SEK | ||
| AT 3942-830-POS400V | 8300 | 3x400VAC | 229 | 2024-11-21 | 91 700 SEK |
Väderbeständigt manöverdon för reglering av kulventiler, vridspjäll- eller där en 90° rörelse krävs. Vridmoment 1 000-10 000 Nm.
UEC.1 Ställdon för ventil, elektriska
Manöverdon Bernard Elektriskt AT 3942 för 90°. manövrering av kul-, vridspjäll- eller där 90° rörelse krävs.
SS-EN60034-1, 2004/108 EEC (EC), 2006/42/EC (MD), SS-EN 61000-6-4, SS-EN61000-6-2, SS-EN60529
Produkten är CE-märkt
EC direktiven 2004/108/EC, 2006/95/EC och följer standard EN 61000-6-4, EN 61000-6-2, EN 60034-1 och EN 60529.
Märkning på produkt: Artikelnr, fabrikat, typbeteckning, serie nr, spänning och strömstyrka.
Kopplingsschema är placerat i motorutrymmet.
Standardutförande

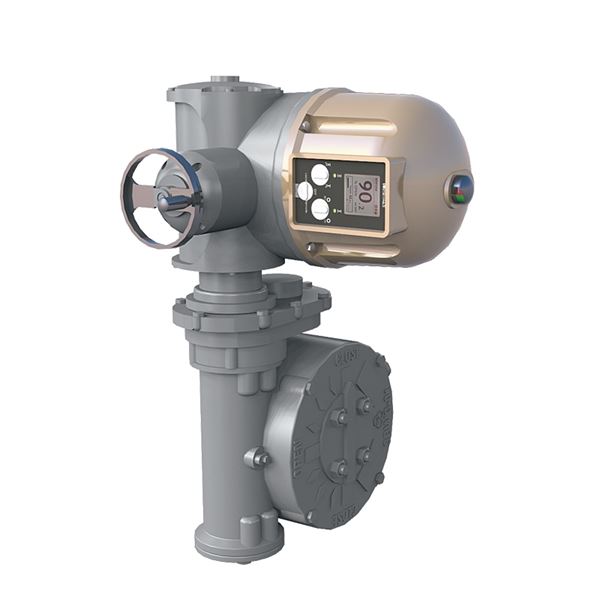

Reversibelt manöverdon AT3942 för vridning 0-90°, justerbart genom en kombination av vägberoende gränslägesbrytare, mekaniska lägesstopp. Eldonet är en kompakt kombination av elmotor med termiskt överbelastningsskydd och självhämmande, permanentsmord snäckväxel. Standard med manuell nödmanövrering och lägesvisare. Positionerande/reglerande manöverdon (POS) har integrerad styrlåda (LOGIC) med display och fler inkopplingsmöjligheter analogt (4-20mA, 0-10v) och digitalt. Modeller med styrlåda har möjlighet till lokal manövrering via tryckknappar, styrning och konfigurering via smart app. Manöverdonets anslutningsmått mot armatur är enligt ISO 5211.
Designtid: 250 000 starter (positionerande/reglerande). Testat enligt EN 15714-2 klass A, B och C.
Huvudmaterial: Aluminium
Ingående material: Aluminium, Stål
Temperatur (°C): -20 - 70
ETIM klassning: EC011290 - Ventilmotor/Servomotor
BK04 kod: 20712 Manöverdon
IP klass: IP68
Produktens färg: RAL 1014 - Elfenbensvit
Möjlig montageposition: Vertikal, Horisontell
Vid alla arbeten med manöverdonet skall strömmen frånkopplas.Manöverdonet ska kopplas enl. kopplingsschema, se bruksanvisning.Varje don måste spänningsmatas separat genom individuell omkopplare eller reläkontakt, minimum 16A, så att korsmatning mellan donen förhindras.Installation med nedåtriktad motor bör undvikas.Vrid ventilen med manöverdonets handratt till mittläget. Se indikering på donets topp.Anslut alltid värmeelementet.Kontrollera att manöverdonet vrider ventilen i önskad riktning.Rätt ändlägeskontakt (öppen eller stängd) skall då bryta motorströmmen.Kabelgenomföringar skall uppfylla minst manöverdonets skyddsklass.Se bruksanvisning för uppstart, förvaring och underhåll.
Installation
Vid alla arbeten med manöverdonet skall strömmen frånkopplas.
Manöverdonet ska kopplas enl. kopplingsschema, se bruksanvisning.
Varje don måste spänningsmatas separat genom individuell omkopplare eller reläkontakt, minimum 16A, så att korsmatning mellan donen förhindras.
Installation med nedåtriktad motor bör undvikas.
Vrid ventilen med manöverdonets handratt till mittläget. Se indikering på donets topp.
Anslut alltid värmeelementet.
Kontrollera att manöverdonet vrider ventilen i önskad riktning.
Rätt ändlägeskontakt (öppen eller stängd) skall då bryta motorströmmen.
Kabelgenomföringar skall uppfylla minst manöverdonets skyddsklass.
Se bruksanvisning för uppstart, förvaring och underhåll.
3942-_PDS_1.pdf (PDF-fil, 678 kB)
Försäkran om överensstämmelse (CE) Bernard 13-12-2023.pdf (PDF-fil, 175 kB)
