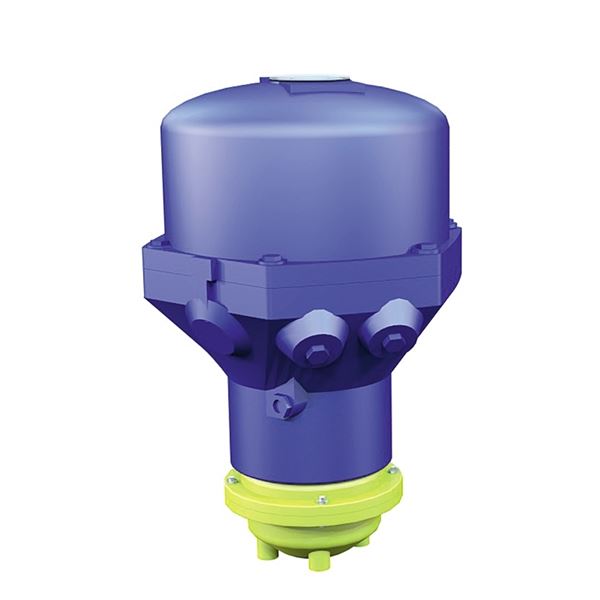

Elektriskt Fail-Safe manöverdon AT 3931-

Användningsområde

Kan installeras på alla typer av 90° vridande ventiler med vridmoment upp till 500 Nm. Vid händelse av spänningsbortfall stänger eller öppnar, beroende på önskad funktion, ställdonet ventilen med hjälp av ett fjäderpaket.

AMA-text

UEC.12 Ställdon för ventil, elektriska, tvåläges med fjäderåtergång

Kvalitetsäkring

Produkten är CE-märkt

Märkning på produkt: Artikelnr, fabrikat, typbeteckning, serie nr, spänning och strömstyrka.
Kopplingsschema är placerat i motorutrymmet.

Energi/miljödeklaration

Reach datum: 2024-11-22

Funktion och konstruktion

90° roterande elektriskt ställdon typ FQ med "fail-safe" funktion är en kompakt och robust kombination av självlåsande snäckväxel, elmotor, magnetisk koppling med hydraulisk dämpare och fjäderenhet. FQ-ställdonets ”fail-safe"-funktion fås via en magnetisk koppling. Med den spända fjädern, kan ställdonen agera som ett "normal ”verkande ställdon. Ställdonets handratt (storlek 4 och 8 på förfrågan ) är kopplat med en mekanisk omkopplare, som ska blockeras av en hänglås eller liknande.
OBS!Den mekaniska omkopplaren till handmanövern får endast användas när donet är helt spänningslöst!

Tekniska data

Huvudmaterial: Aluminium

Ingående material: Stål, Övrigt

Temperatur (°C): -20 - 70

Installation och underhåll

Vid alla arbeten med manöverdonet skall strömmen frånkopplas.Manöverdonet ska kopplas enl. kopplingsschema, se bruksanvisning.Varje don måste spänningsmatas separat genom individuell omkopplare eller reläkontakt, minimum 16A, så att korsmatning mellan donen förhindras.Donet ska installeras helt vertikaltKontrollera att manöverdonet vrider ventilen i önskad riktning.Rätt ändlägeskontakt (öppen eller stängd) skall då bryta motorströmmen.Kabelgenomföringar skall uppfylla minst manöverdonets skyddsklass.Se bruksanvisning för uppstart, förvaring och underhåll.
