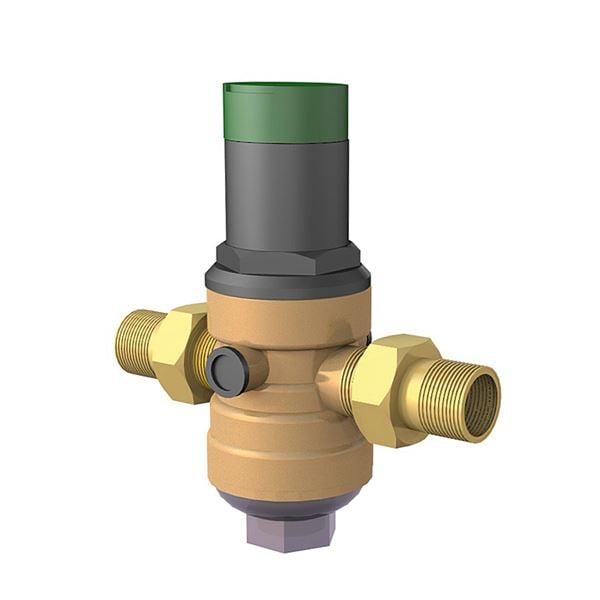

Viridi reduksjonsventil i avzinkningsherdet blyfri messing (under 0,2% bly) Trykk på utløp justerbar (1,5-6bar). For trykkreduksjon av vann. Type D06F-LFA fra Resideo Braukmann (tidligere Honeywell).
| Dimensjonsområde (DN) | 15 - 50 |
|---|---|
| Trykklasse (PN) | 16 |
| Temperatur (°C) | 0 - 30 |
| Hovedmateriale | Messing |
| Artikkelnummer | DN | PN | KVS | Trykk nedstrøms bar(g) | Antall | |
|---|---|---|---|---|---|---|
| AT 121098 | 15 | 16 | 2,4 | 1,5 - 6 | Forespørsel | Tilbud |
| AT 129726 | 20 | 16 | 3,1 | 1,5 - 6 | Forespørsel | Tilbud |
| AT 121099 | 25 | 16 | 5,8 | 1,5 - 6 | Forespørsel | Tilbud |
| AT 129725 | 32 | 16 | 5,9 | 1,5 - 6 | Forespørsel | Tilbud |
| AT 129723 | 40 | 16 | 12,6 | 1,5 - 6 | Forespørsel | Tilbud |
| AT 121100 | 50 | 16 | 12 | 1,5 - 6 | Forespørsel | Tilbud |
Viridi reduksjonsventil for reduksjon av vanntrykk. D06F-LF trykkreduksjonsventiler beskytter drikkevannsinstallasjoner mot høyt trykk og trykkstøt i rørene i henhold til EN 806-2. I henhold til spesifikasjonene egner D06F seg for både private, industrielle og kommersielle installasjoner. Ved å installere en trykkreduksjonsventil unngår man trykkskader og reduserer vannforbruket. Det innstilte trykket holdes også konstant, selv ved store svingninger i innløpstrykket. Ved å redusere driftstrykket og holde det på et konstant nivå minimeres strømningsstøyen i installasjonen.
PSE.21 Trykkstyrte ventiler i væskekraftsystemer
PED 2014/68/EU art 4.3, AFS 2016:1, 8 paragraf, DWGV
PED, art. 4 § 3 Skal ikke CE-merkes.
Produktmerking: Fabrikat, tilkobling og pil som angir strømningsretningen.
Byggevaredeklarasjon: Unngått
Produkt BVB ID: 108503
Sundahus: C-
REACH dato: 2024-09-23

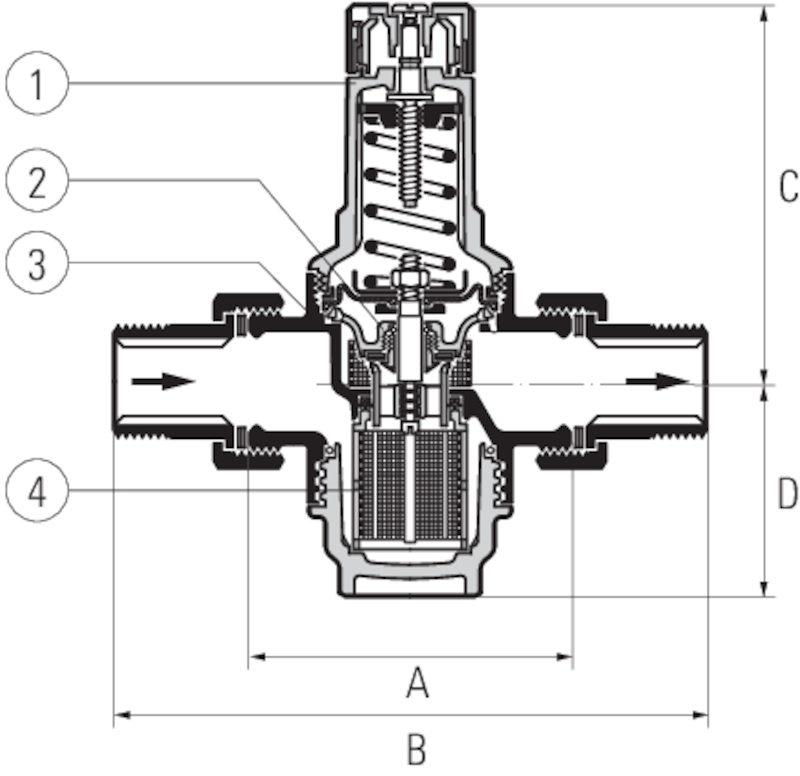

| Pos | Komponent | Materiale |
|---|---|---|
| 1 | Fjærdeksel | PA (polyamid) |
| 2 | Indre del | NBR (nitrilgummi) |
| 3 | Ventilhus | Messing (CuZn38As) (CW511L) |
| 4 | Filter | Syrefast stål AISI 316Ti (1.4571) |
Dimensjonsområde (DN): 15 - 50
| DN | A | B | C | D | Netto vekt (kg) |
|---|---|---|---|---|---|
| 15 | 80 | 140 | 89 | 58 | 0.8 |
| 20 | 90 | 160 | 89 | 58 | 1 |
| 25 | 100 | 180 | 111 | 64 | 1.3 |
| 32 | 105 | 200 | 111 | 64 | 1.4 |
| 40 | 130 | 225 | 173 | 126 | 4 |
| 50 | 140 | 255 | 173 | 126 | 5.3 |
Fjærbelastet trykkreduksjonsventil med innebygd smussfilter med maskevidde 0,16 mm. Ventilen gir konstant lavtrykk selv ved varierende høytrykk. Ventilen har to utløp for måling av lavtrykket. Ventilen er utstyrt med en koblingsmutter for montering.
Hovedmateriale: Messing
Inngående materialer: Messing, Rustfritt stål, Plast, Gummi
Inkludert materialkode: PA (polyamid), EPDM (etenpropengummi)
Temperatur (°C): 0 - 30
Trykklasse (PN): 16
Forbindelse/Tilkobling: Utvendige gjenger ISO 228-1 (G, BSPP)
ETIM klassifisering: EC010122 - Trykkreduksjonsventil
Mulighet for horisontal og vertikal installasjon. Ventilens tilkoblingsform er utvendig rørgjenge.
Se bruksanvisningen.
