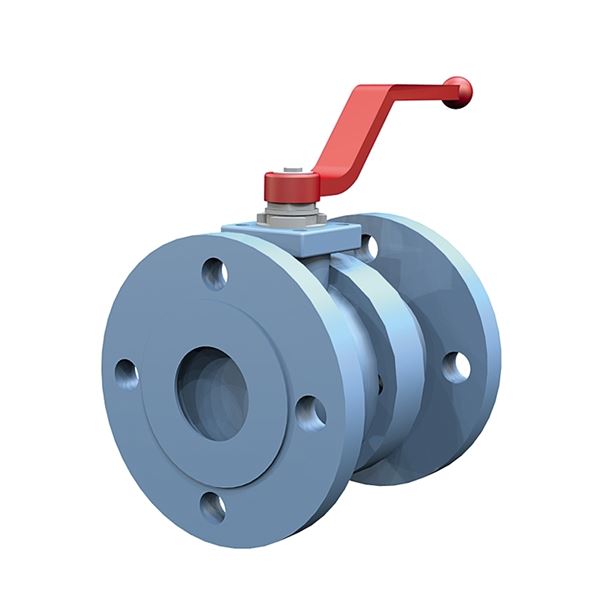

Kuleventil AT 3585-

Kuleventil i Stål med flenser og monteringsflens for aktuator. Hovedsakelig for syrer og saltløsninger, gass, damp, varmt og kaldt vann.

Dimensjonsområde (DN)15 - 300
Trykklasse (PN)16 - 40
Temperatur (°C)-29 - 200
HovedmaterialeStål
  • Vurdering C- - SundaHus Miljødata Artikkelen har en vurdering C- i SundaHus Miljødata.

Varianter

Artikkelnummer DN PN Temperatur (°C) Forbindelse/Tilkobling Manøvrering KVS Antall
AT 106047 25 40 -29 - 200 Flenset DIN-EN1092 Spak 75
AT 106480 32 40 -29 - 200 Flenset DIN-EN1092 Spak 130
AT 106483 40 40 -29 - 200 Flenset DIN-EN1092 Spak 170
AT 106049 50 40 -29 - 200 Flenset DIN-EN1092 Spak 270
AT 108342 65 40 -29 - 200 Flenset DIN-EN1092 Spak 550
AT 108344 80 40 -29 - 200 Flenset DIN-EN1092 Spak 1000
AT 108332 125 -29 - 200 Flenset DIN-EN1092
AT 108334 150 -29 - 200 Flenset DIN-EN1092
AT 108330 -29 - 200 Flenset DIN-EN1092
AT 106044 -29 - 200 Flenset DIN-EN1092
AT 106045 -29 - 200 Flenset DIN-EN1092
AT 106113 -29 - 200 Flenset DIN-EN1092
AT 106136 -29 - 200 Flenset DIN-EN1092
AT 106469 -29 - 200 Flenset DIN-EN1092
AT 106472 -29 - 200 Flenset DIN-EN1092
AT 106475 -29 - 200 Flenset DIN-EN1092
AT 106477 -29 - 200 Flenset DIN-EN1092
AT 106486 -29 - 200 Flenset DIN-EN1092
AT 106489 -29 - 200 Flenset DIN-EN1092
AT 108327 -29 - 200 Flenset DIN-EN1092
AT 108336 -29 - 200 Flenset DIN-EN1092
AT 106109 -29 - 200 Flenset DIN-EN1092

Tilbehør

Kuleventil AT 3585-

Kuleventil i Stål med flenser og monteringsflens for aktuator. Hovedsakelig for syrer og saltløsninger…

Velg

Produktinformasjon

Bruksområde

Avstengningsventil med følgende bruksområder:
Varmt og kaldt vann samt trykkluft
Damp
Olje og gass

AMA-tekst

PSB.1 Kuleventiler

To-delt flenset kuleventil i stål AT 3585..., med fullt løp, flenset anslutning og spak i seigjern

Kvalitetssikring

PED 2014/68/EU, AFS 2016:1

Produktet er CE-merket

Produktmerking: Fabrikat, DN, PN og materiale.

Energi/miljødeklarasjon

Sundahus: C-

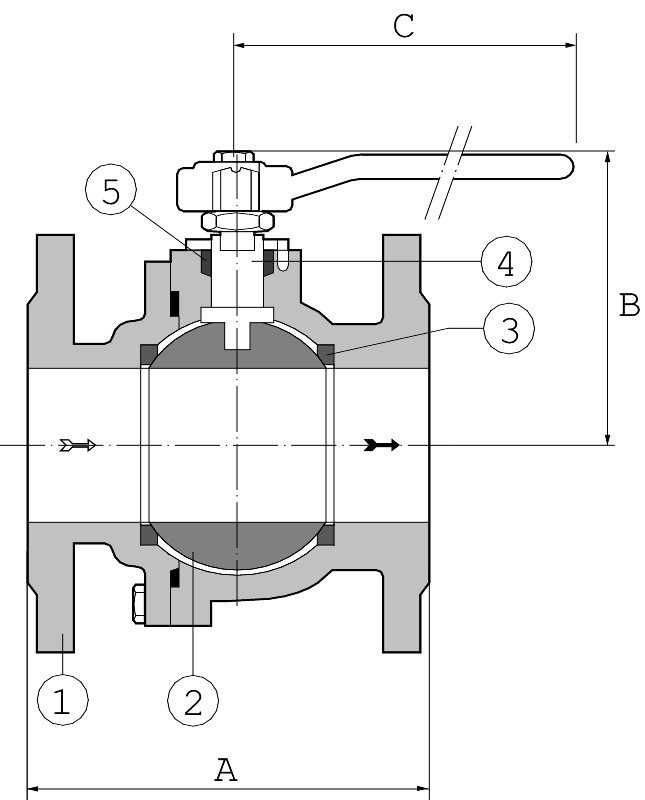

Liste over detaljer

PosKomponentMateriale
1VentilhusStål GP240GH N (1.0619)
2KuleSyrefast stål 316 (1.4408)
3SeteringPTFE (polytetrafluoreten)
4SpindelSyrefast stål 316 (1.4408)
5SpindelpakningPTFE (polytetrafluoreten)

Mål og vekt

Dimensjonsområde (DN): 15 - 300

Mål

DNABCD
25125112160
32130163213
40140176213
50150186213
65170203300
80180216300
125
150350279774

Funksjon og design

To-delt kuleventil med fullt løp i fire safe utførelse.
Flytende kule med avlastning for tett avstengning og lavt trykkfall.
Antistatisk konstruert, utblåsningssikker spindel iht. BS 5351 forhindrer at spindelen trykkes ut ved trykkslag.
Monteringsflens iht. ISO 5211 for aktuering. Dobbeltlagdret f.o.m DN200

Tekniske data

Hovedmateriale: Stål

Hovedmaterialets kode: Stål GP240GH N (1.0619)

Inngående materialer: Rustfritt stål, Stål, Annet

Inkludert materialkode: Syrefast stål 316 (1.4408), Stål GP240GH N (1.0619), PTFE (polytetrafluoreten)

Temperatur (°C): -29 - 200

Trykklasse (PN): 16 - 40

Forbindelse/Tilkobling: Flenset DIN-EN1092

ETIM klassifisering: EC011343 - Kuleventil

BK04-kode: 20702 Kuleventiler

Installasjon og vedlikehold

Strømningsretning: To-veis

Mulig monteringsposisjon: Vertikal, Horisontal

3585 DN 15-150 Flenser i PN40
3582 DN 200-300 Flenser i PN16
Ventilen skal beveges jevnlig for å unngå ansamling av smuss som kan lede til lekkasje.
