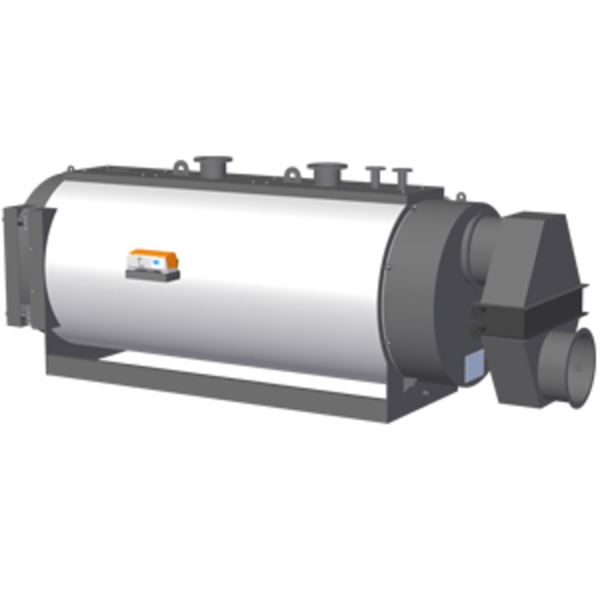

Ternox olje- og gasskjele

Bruksområde

Ternox 2 S kjeler benyttes i varmeanlegg for bio-olje, biodiesel eller andre brensler der en har krav til høy virkningsgrad og ytelse kombinert med lave utslipp.

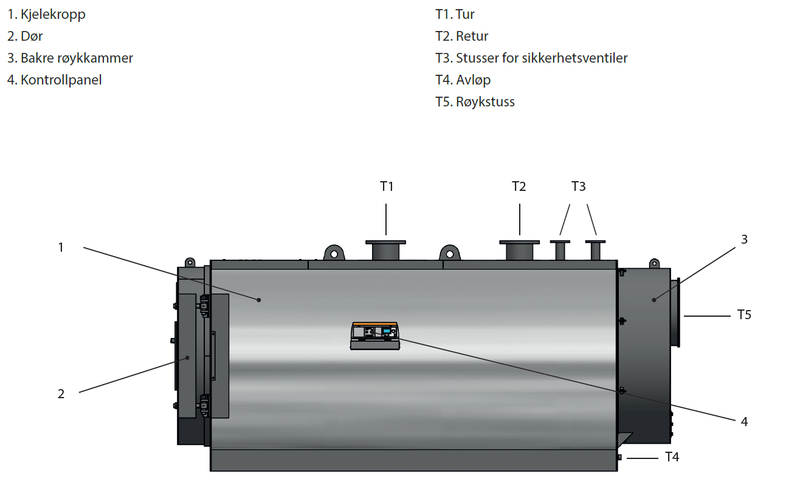

Funksjon og design

Ternox 2S er en tretrekks kjele med mange positive egenskaper;
LAVE UTSLIPP NOx < 70 mg/kWh takket være reduksjon av varmebelastning (avhengig av versjon)
BRENNKAMMER BUNNEN er vannkjølt
KUN ÉN DØR (opp til modell 10200) med justerbart selvsentrert låsesystem
TO DØRER (fra modell 12500) enkel rengjøring
ISOLASJON PÅ INNSIDEN AV DØREN med superlett resirkulerbar betong
ISOLASJON AV KJELEKROPPEN med rivesikker mineralull
KONTROLLPANEL termomekanisk eller elektronisk
MULIGE KOMBINASJONER med ett- eller to-trinns modulerende brennere, drives på gass/LPG, lettolje eller tungolje
ENKEL TRANSPORT takket være kroker på oversiden og solide sider

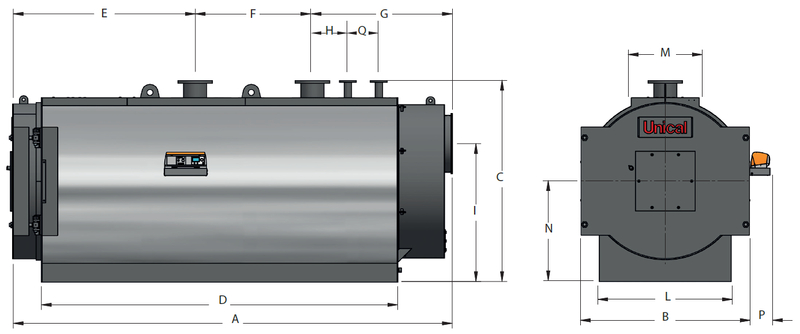

Installasjon og vedlikehold

Mulig monteringsposisjon: Horisontal

Kjelen skal installeres i et rom som overholder bestemmelsene og minsteavstander fastsatt av gjeldende regelverk og er forsynt med luftventiler med passende størrelse. Kjelen må plasseres på en flat overflate som kan støtte jevnt
grunnstrukturens seksjonsstenger. Overflaten skal heves fra gulvet.
FORSIKTIG: hvis brenneren drives med brennbar gass med egenvekt høyere enn luftens egenvekt, må de elektriske delene plasseres over 0,5 meter fra bakkenivå. Kjelen må ikke monteres ute da den ikke er konstruert for utendørs installasjon og er ikke utstyrt med automatiske frostsikringssystemer

TERNOX 2S kjeler må alltid operere med tvungen vannsirkulasjon og med en minimum returtemperatur på 50°C. Det anbefales derfor bruk av sirkulasjonspumpe men antikondens funksjon. Pumpen monteres mellom tur og returkoblingene oppstrøms i returventilen.

Pumpen dimensjoneres etter følgende formel:
Q = P x 22
der
Q = Kapasitet, liter/time
P = Nominell effekt, kW
og pumpemotstand vil være 1-2 mVS

Tilkobling til skorstein
TERNOX 2S er egnet for ulike tilkoblingsløsninger til skorsteinen; det er mulig, gjennom riktige rørledninger eller bend, å koble skorsteinen til baksiden, venstre, høyre eller vertikal for å komme inn til skorsteinen i en høyere posisjon.
Det anbefales å isolere tilkoblingen mellom kjelen og skorsteinen for å redusere varmetap og støy. Røret ha målepunkter for røyktemperatur og røykgassanalyse.

Røykkanalen og tilkoblingen må utføres i samsvar med gjeldende lover og regler, med stive rør, motstandsdyktig mot temperatur og motstandsdyktig mot kondens, og mekaniske påkjenninger. Skorsteinen må sikre minimum trekk fastsatt i gjeldende regelverk.

Mangelfull eller feilaktig utførte skorsteiner og røykkanaler kan generere støy, problemer med kondens og negativt påvirke
forbrenningsparametrene.
