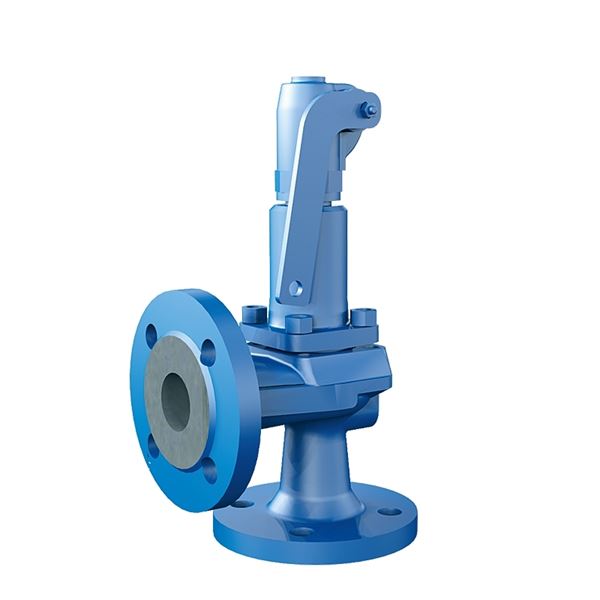

Sikkerhetsventil med "normal" karakteristikk. Flenset tilkobling. Av støpejern, metalltettende disk. DN15-100, PN16
| Dimensjonsområde (DN) | 15 - 100 |
|---|---|
| Trykklasse (PN) | 16 |
| Hovedmateriale | Støpejern |
Sikkerhetsventil med likt innløp og utløp som er godt egnet for væsker for å hindre tap av medium. Passer også til damp og gasser.
PSG.1 Sikkerhetsventiler
Sikkerhetsventil AT4510, DN ..., sikkerhetsventil i støpejern med metalltettende disk. Åpningstrykk ... barg.
PED 2014/68/EU, AFS 2016:1
Produktet er CE-merket
Ventilen oppfyller kravene i henhold til EN ISO 4126-7, EN 12266-1/-2, EN 1092 Del I og II Flens, ASME
B 16.34 and ASME B16.5- Flens, AD 2000 Merkblatt A4, AD 2000 Merkblatt HP0, TRD 110, TRD 421, TRD 721
Produktmerking: Merke, produsentens typenummer (4331), serienummer, DN, PN, CE-merke, materiale, åpningstrykk, løftehøyde, kapasitetskoeffisienter, setediameter og pil som viser strømningsretning.
Sundahus: D
| Pos | Komponent | Materiale |
|---|---|---|
| 1 | Ventilhus | Støpejern GJL-250 (GG25) |
| 2 | Sete | Syrefast stål 316L (1.4404) |
| 3 | Kegle | Rustfritt stål (1.4122) |
| 4 | Spindel | Martensitisk Rustfritt stål (1.4021) |
| 5 | Fjær (standard) | Stål |
| 6 | Fjær (ved temperatur >200 °C) | Rustfritt stål (1.4310) |
| 7 | Styreskive | Rustfritt stål (1.4104) |
| 8 | Fjærdeksel | Støpejern GJS-400-15 (GGG40) |
| 9 | Fjærplate 2 stk | Stål 11SMnPb30 (1.0718) |
| 10 | Justeringsskrue | Rustfritt stål (1.4104) |
| 11 | Bøssing justeringsskrue | PTFE (polytetrafluoreten) |
| 12 | Kule | Rustfritt stål 431 (1.3541) |
| 13 | Lettverk | Støpejern GJS-400-18 (GGG40.3) |
Dimensjonsområde (DN): 15 - 100
Direktevirkende fjærbelastet sikkerhetsventil med normal karakteristikk. Med eller uten spak for manuell testing, gasstett topp. Om mulig bør myktettende disk (se AT 4511) brukes da den har høyere tetthet og er lettere å overhale.
Hovedmateriale: Støpejern
Hovedmaterialets kode: Støpejern GJL-250 (GG25)
Inngående materialer: Støpejern
Inkludert materialkode: Støpejern GJL-250 (GG25)
Temperatur (°C): -10 - 300
Trykklasse (PN): 16
Forbindelse/Tilkobling: Flenset DIN-EN1092
ETIM klassifisering: EC011311 - Sikkerhetsventil
BK04-kode: 21001 Ventiler
Produktfarge: RAL 5005 - Signal blått
Åpningskarakteristikk: Normalt løftende
Strømningsretning: En-veis
Mulig monteringsposisjon: Vertikal
Se separat bruksanvisning
