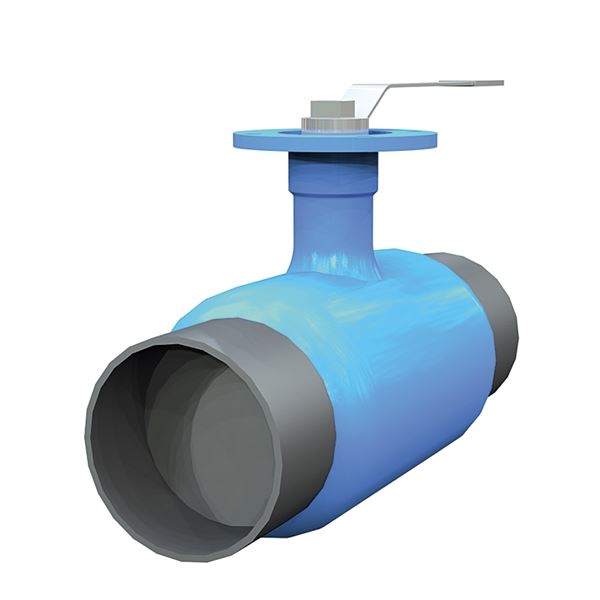

Teräksinen palloventtiili käsivivulla tai kierukkavaihteella. Hitsiliitännät venttiilin molemmissa päissä, tai vaihtoehtoisesti hitsipää/sisäkierre. Kuumavesijärjestelmiin, paineilmalle ja kaasuille (nesteryhmä 2).
| Tuotevalikoima | Palloventtiilit AT 3590A |
|---|---|
| DN | 125 |
| PN | 25 |
| Lämpötila (°C) | -20 - 200 |
| Liitäntä | ISO-hitsi/hitsi |
AT3590A S DN 125
Alkuperämaa: PL Puola
Tullikoodi: 84818081
Nettopaino (kg): 17
Bruttopaino (kg): 17
DN: 125
Mitta A (mm): 325
Mitta B (mm): 240
Mitta C (mm): 152
PN: 25
Liitäntöjen lukumäärä: 2
Liitäntä 1: ISO-hitsi/hitsi
Liitäntä 1 -erittely: DN125-Dy 139,7mm
Liitäntä 2: ISO-hitsi/hitsi
Liitäntä 2 - erittely: DN125-Dy 139,7mm
Lämpötila (°C): -20 - 200
Suoritustapa: Venttiilit
Suoritus: Pienennetty reikä, Korkea kaula
Vuotoluokka: Rate A acc. to EN 12266-1:2012
Väliaine: Lämmitysvesi, Syöttövesi, Ilma, Kalsiumkloridi
KVS: 696
ISO 5211 -standardin mukainen liitäntä: F10
Karan tyyppi: Diagonaalinen neliö
Karan mitat: 19x19mm
Ohjaus: Vipu
Tarvittava vääntömomentti (Nm): 331
| AT-numero | DN | PN | Lämpötila (°C) | Liitäntä | Ohjaus | KVS | Lukumäärä |
|---|---|---|---|---|---|---|---|
| AT 3590-15 | 15 | 40 | -20 - 200 | ISO-hitsi/hitsi | Vipu | 6 | |
| AT 3590-25 | 25 | 40 | -20 - 200 | ISO-hitsi/hitsi | Vipu | 30 | |
| AT 3590-65 | 65 | 25 | -20 - 200 | ISO-hitsi/hitsi | Vipu | 160 | |
| AT 3590-125 | 125 | 25 | -20 - 200 | ISO-hitsi/hitsi | Vipu | 696 |
