Läppäventtiili AT 2319-

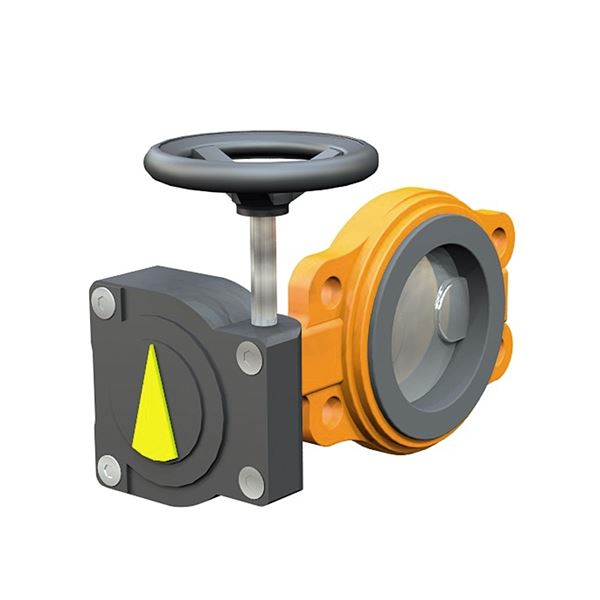

Läppäventtiili, runko valurautaa, läppä ruostumatonta terästä, laippakiinnitys. Vulkanoitu NBR-vuoraus. käsivivulla tai -vaihteella, myös alipaineelle.

Mitta-alue (DN)	50 - 2200
PN	10
Lämpötila (°C)	0 - 200
Materiaali pääosin	Pallografiittivalurauta

Vaihtoehdot
Tuotetiedot
Lataus

Vaihtoehdot

AT-numero	DN	PN	Lämpötila (°C)	Ohjaus	Korroosiosuojaus	Lukumäärä
AT 2319-200	200	10	0 - 200		C3 (EN ISO 12944-2)

Tuotetiedot

Käyttöalue

Sulku- ja säätökäyttöön teollisuusprosesseihin nesteille ja kaasuille.Kylmälle ja kuumalle vedelle, raakavesijärjestelmiin, pumppaamoihin, laivojen lastivesille, jäähdytysjärjestelmiin, jauheen ja lietteensiirtoon, sprinkler- ja palovesijärjestelmiin, vedenkäsittely ja -puhdistusjärjestelmiin, paineilmalle, alipaineelle. Nitriili-kumi (NBR): kylmälle vedelle, jauheille, hiilivetyyhdisteille (pitoisuus max. 30%, +20°C), ilma, neutraalit kaasut.EPDM-kumi: Lämmin vesi, ilma, neutraalit kaasut, laimennetut orgaaniset hapot, alkoholit (max. 30%)Viton-kumi: hiilivetyyhdisteet, öljyt, kuuma ilma (max +200°C)

AMA-teksti

PSB.2 Puukkoventtiilit

Laadunvarmistus

PED 2014/68/EU, AFS 2016:1

Tuote on CE-merkitty

Energia- ja ympäristöselvitys

Osaluettelo

Pos	Komponentti	Materiaali
1	Venttiilipesä	Pallografiittivalurauta GJS-400-15 (GGG40)
2	Levyluisti	Ruostumaton duplex-teräs (1.4462)
3	Vuori	FPM/FKM (fluorikumi)

Mitat ja paino

Mitta-alue (DN): 50 - 2200

Mitat

DN	200
A	60
B	204
C	158
Nettopaino (kg)	14

Toiminta ja rakenne

Täysin tiivis huoltovapaa läppäventtiili, jossa keskitetty läppä ja laakeroitu akseli.Yhtenäinen valettu runko, jossa vulkanoitu kumivuoraus,joka suojaa venttiilin rungon sisäpinnat korroosiolta sekä toimii laippatiivisteenä.Rakennepituus standardien SS-ISO 5752, lyhyt sarja, mukaisesti.Läppäventtiili AT 2310-11 DN 50-200 toimitetaan vakiona korkealla karakauluksella varustettuna putkiston eristyksiä varten.Ylälaippa ISO 5211 mukaisesti.AT 2310 ja AT 2311 on varustettu kiinnityskorvakkeilla kokoon DN 300 saakka.AT 2312, AT 2313 ja AT 2314 on varustettu kiinnityskorvakkeilla kokoon DN 200saakka.Rakenteensa ansiosta venttiili säilyttää tiivistysominaisuutensa myös yksipuolisessa laippa-asennuksessa, esim. putkiston päätyventtiilinä.

Tekniset tiedot

Materiaali pääosin: Pallografiittivalurauta

Päämateriaalin koodi: Pallografiittivalurauta GJS-400-15 (GGG40)

Saapuvat materiaalit: Ruostumaton teräs, Kumi, Pallografiittivalurauta

Sisältyvä materiaalikoodi: Ruostumaton duplex-teräs (1.4462), Pallografiittivalurauta GJS-400-15 (GGG40), FPM/FKM (fluorikumi)

Lämpötila (°C): 0 - 200

PN: 10

Liitäntä: Laipallinen EN1092

ETIM-luokitus: EC010910 - Läppäventtiili

BK04-koodi: 20706 Yksilehtiset venttiilit

Tuotteen väri: RAL 2000 - Keltaoranssi

Asennus ja huolto

Virtaussuunta: Kaksisuuntainen

Mahdollinen asennusasento: Pystysuora, Vaakasuora

Venttiiili on tarkoitettu asennettavaksi laippojen väliin ilman tasotiivistettä.Venttiili voidaan asentaa myös vaakasuoraan.Läpän vaatiman avautumisliikkeen tila on huomioitava.
