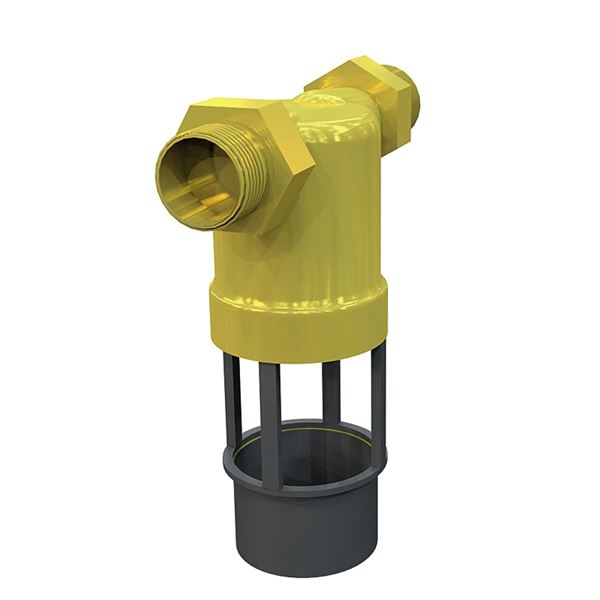

Suojausmoduli kierteillä SFS-EN 1717 luokka 3 mukaan. Sisäinen suodatin, kompakti rakenne.
| Mitta-alue (DN) | 15 - 20 |
|---|---|
| PN | 10 |
| Lämpötila (°C) | 0 - 65 |
| Materiaali pääosin | Messinki |
| AT-numero | Suoritus | DN | Laadunvarmistus | Lukumäärä |
|---|---|---|---|---|
| AT 1169-15 | Suojalaitteet | 15 | AFS 2016:1, 8 paragraf, Nesteluokka 3, SS-EN 1717 | |
| AT 1169-20 | Suojalaitteet | 20 | AFS 2016:1, 8 paragraf, Nesteluokka 3, SS-EN 1717 |
Takaisinvirtauksenestimiä käytetään suojaamaan juomavesijärjestelmää ylipaineen tai lappoilmiön aiheuttamalta takaisinvirtaukselta. Takaisinvirtauksen estimien suojausluokka on EN1717 luokka 3, joita käytetään lämmin- ja kylmävesijärjestelmien täyttölinjoissa.
PSG.26 Takaisinvirtauksenestimet
AFS 2016:1, 8 paragraf, Nesteluokka 3, SS-EN 1717
Tuoteseloste: Vältetty
Tuote BVB ID: 21104
SundaHus: C-
REACH-asetuksen mukainen ilmoitusvelvollisuus
Tavoiteaika: 2024-09-23

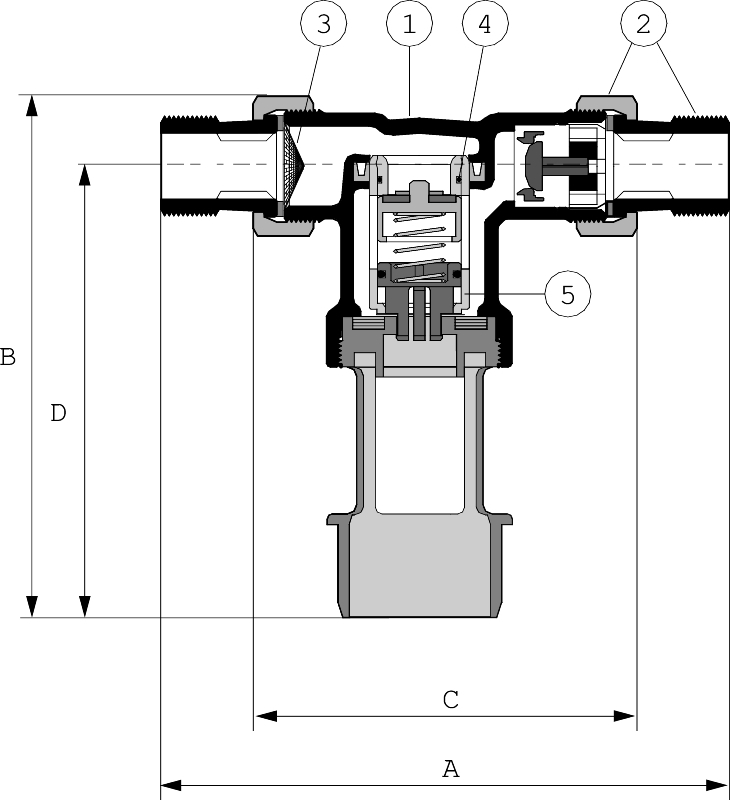

| Pos | Komponentti | Materiaali |
|---|---|---|
| 1 | Pesä | Messinki, sinkinkestävä (DZR) |
| 2 | Liitinmutteri/holkki | Messinki, sinkinkestävä (DZR) |
| 3 | Siivilä | Ruostumaton teräs |
| 4 | Tiivisterengas | NBR (nitriilikumi) |
| 5 | Tiivisterengas | EPDM (etyleenipropyleenikumi) |
Mitta-alue (DN): 15 - 20
| DN | A | B | C | D | Nettopaino (kg) |
|---|---|---|---|---|---|
| 15 | 142 | 114 | 82 | 97 | 0.51 |
| 20 | 150 | 114 | 82 | 93 | 0.7 |
CA-tyyppinen takaisinvirtaussuojaus kattaa riskit juomavettä liitettäessä aina nesteluokkaan 3 asti. Eli "neste, joka aiheuttaa tietyn terveysriskin yhden tai useamman haitallisen aineen vuoksi".
Suojalaite on jaettu kolmeen painevyöhykkeeseen kaksinkertaisilla takaiskuventtiileillä ja tyhjennyksellä varustetuilla välikammioilla. Välikammio muodostaa suojavyöhykkeen tulevan juomaveden ja virtaussuunnassa alempana olevan saastuneen veden välille. Kun tulovyöhykkeen ja välivyöhykkeen välinen paine-ero laskee alle 10 prosenttiin tulopaineesta, välikammio tyhjenee ilmakehään. Suojus suojaa sekä sifonien takaisinvirtaukselta että ylipaineen takaisinvirtaukselta.
Takaisinvirtauksen estin on varustettu estimen sisääntuloon integroidulla siivilällä.
Materiaali pääosin: Messinki
Päämateriaalin koodi: Messinki, sinkinkestävä (DZR)
Saapuvat materiaalit: Messinki, Ruostumaton teräs, Kumi
Sisältyvä materiaalikoodi: Messinki, sinkinkestävä (DZR), EPDM (etyleenipropyleenikumi)
Lämpötila (°C): 0 - 65
PN: 10
Liitäntä: Sisäkierre ISO 228-1 (G, BSPP)
ETIM-luokitus: EC004501 - Takaiskuventtiili
Virtaussuunta: Yksisuuntainen
Mahdollinen asennusasento: Vaakasuora
Katso erillinen käyttöohje
