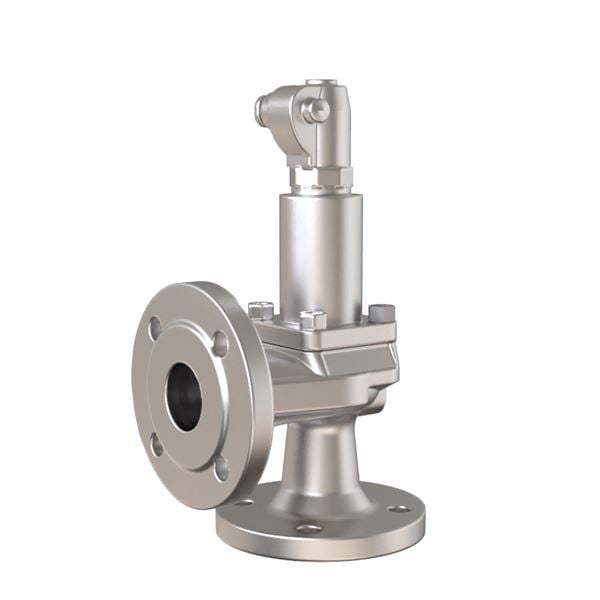

Varoventtiili, laippaliitännät, ruostumaton teräs, metallitiiviste. DN15-100 PN40
| Mitta-alue (DN) | 15 - 100 |
|---|---|
| PN | 40 |
| Materiaali pääosin | Ruostumaton teräs |
| AT-numero | Suoritus | DN | PN | Asetuspaine bar(g) | Lämpötila (°C) | Istukan halkaisija (mm) | Lukumäärä |
|---|---|---|---|---|---|---|---|
| AT 4575A4-15 | Kaasutiivis kupu kevennysvivulla, Metalli-metalli-tiivistys | 15 | 40 | 0,2 - 40 | -270 - 400 | 12 | |
| AT 4575-4-20 | Kaasutiivis kupu kevennysvivulla, Metalli-metalli-tiivistys | 20 | 40 | 0,2 - 40 | -270 - 400 | 18 | |
| AT 4575-4-25 | Kaasutiivis kupu kevennysvivulla, Metalli-metalli-tiivistys | 25 | 40 | 0,2 - 40 | -270 - 400 | 18 | |
| AT 4575-4-32 | Kaasutiivis kupu kevennysvivulla, Metalli-metalli-tiivistys | 32 | 40 | 0,2 - 40 | -270 - 400 | 18 | |
| AT 4575-4-40 | Kaasutiivis kupu kevennysvivulla, Metalli-metalli-tiivistys | 40 | 40 | 0,2 - 40 | -270 - 400 | 23 | |
| AT 4575-4-50 | Kaasutiivis kupu kevennysvivulla, Metalli-metalli-tiivistys | 50 | 40 | 0,2 - 40 | -270 - 400 | 29 | |
| AT 4575-4-65 | Kaasutiivis kupu kevennysvivulla, Metalli-metalli-tiivistys | 65 | 40 | 0,2 - 26 | -270 - 400 | 37 | |
| AT 4575-4-80 | Kaasutiivis kupu kevennysvivulla, Metalli-metalli-tiivistys | 80 | 40 | 0,2 - 25 | -270 - 400 | 46 | |
| AT 4575-4-100 | Kaasutiivis kupu kevennysvivulla, Metalli-metalli-tiivistys | 100 | 40 | 0,2 - 22 | -270 - 400 | 60 | |
| AT 4575A2-15 | Ilman vipua, Metalli-metalli-tiivistys | 15 | 40 | 0,2 - 40 | -270 - 400 | 12 | |
| AT 4575-2-20 | Ilman vipua, Metalli-metalli-tiivistys | 20 | 40 | 0,2 - 40 | -270 - 400 | 18 | |
| AT 4575-2-25 | Ilman vipua, Metalli-metalli-tiivistys | 25 | 40 | 0,2 - 40 | -270 - 400 | 18 | |
| AT 4575-2-32 | Ilman vipua, Metalli-metalli-tiivistys | 32 | 40 | 0,2 - 40 | -270 - 400 | 18 | |
| AT 4575-2-40 | Ilman vipua, Metalli-metalli-tiivistys | 40 | 40 | 0,2 - 40 | -270 - 400 | 23 | |
| AT 4575-2-50 | Ilman vipua, Metalli-metalli-tiivistys | 50 | 40 | 0,2 - 40 | -270 - 400 | 29 | |
| AT 4575-2-65 | Ilman vipua, Metalli-metalli-tiivistys | 65 | 40 | 0,2 - 26 | -270 - 400 | 37 | |
| AT 4575-2-100 | Ilman vipua, Metalli-metalli-tiivistys | 100 | 40 | 22 - 0,2 | -270 - 400 | 60 |
Kemianteollisuus
LNG ja nestekaasu
Lääketeollisuus
Laivanrakennus
Lämmitys ja ilmastointi
Yleinen teollisuus
PSG.1 Varoventtiilit
PED 2014/68/EU, AFS 2016:1
Tuote on CE-merkitty
| Pos | Komponentti | Materiaali |
|---|---|---|
| 1 | Venttiilipesä | Haponkestävä ruostumaton teräs AISI 316 (1.4408, CF8M) |
| 2 | Pesä | Haponkestävä ruostumaton teräs AISI 316L (1.4404) |
| 3 | Lautanen | Haponkestävä ruostumaton teräs AISI 316L (1.4404) |
| 4 | Kara | Haponkestävä ruostumaton teräs AISI 316L (1.4404) |
| 5 | Jousi (standardi) | Ruostumaton teräs AISI 302 (1.4310) |
| 6 | Ohjauspaneeli | Haponkestävä ruostumaton teräs AISI 316L (1.4404) |
| 7 | Jousikupu | Haponkestävä ruostumaton teräs AISI 316 (1.4408, CF8M) |
| 8 | Jousilautanen 2 kpl | Haponkestävä ruostumaton teräs AISI 316L (1.4404) |
Mitta-alue (DN): 15 - 100
Jousikuormitteinen varoventtiili. Kaasutiivis tai avoin jousikupu kevennysvivulla.
Materiaali pääosin: Ruostumaton teräs
Päämateriaalin koodi: Haponkestävä ruostumaton teräs AISI 316 (1.4408, CF8M)
Saapuvat materiaalit: Ruostumaton teräs
Sisältyvä materiaalikoodi: Haponkestävä ruostumaton teräs AISI 316 (1.4408, CF8M)
Lämpötila (°C): -270 - 400
PN: 40
Liitäntä: Laipallinen EN1092
ETIM-luokitus: EC011311 - Varoventtiili
BK04-koodi: 21001 Venttiilit
Virtaussuunta: Yksisuuntainen
Mahdollinen asennusasento: Pystysuora
Katso erilliset käyttöohjeet.
4510-4511-4519-4520-4521-4522-4575-4576-4577-4578_pds_1_FI.pdf (PDF-Tiedosto, 860 kB)
