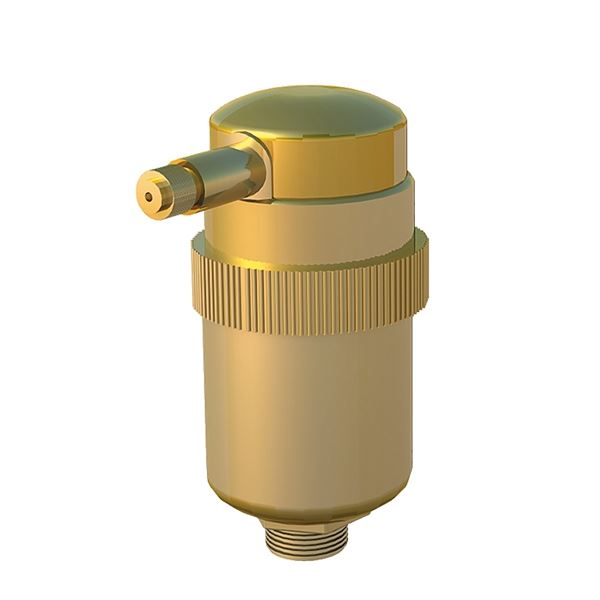

Lämmitys- ja jäähdytysjärjestelmien automaattiseen ilmaukseen, kun väliaineena on vesi tai vesi-glykoliseos. Ei sovellu suolaliuoksille.
| Mitta-alue (DN) | 10 - 15 |
|---|---|
| PN | 10 |
| Lämpötila (°C) | 0 - 150 |
| Materiaali pääosin | Messinki |
| AT-numero | Suoritus | DN | PN | Lämpötila (°C) | Liitäntä 1 -erittely | Liitäntä 2 - erittely | Lukumäärä |
|---|---|---|---|---|---|---|---|
| AT 8050B10 | 10 | 10 | 0 - 150 | ||||
| AT 8050B15 | 15 | 10 | 0 - 150 |
Lämmitys- ja jäähdytysjärjestelmien automaattiseen ilmaukseen, kun väliaineena on vesi tai vesi-glykoliseos. Ei sovellu suolaliuoksille.
Soveltuu myös aurinkolämmitysjärjestelmiin, kun käyttölämpötila max. 150 °C.
PSF.1412 Automaattiset ilmansuodattimet.
AFS 2016:1, 8 paragraf
Tuoteseloste: Vältetty
Tuote BVB ID: 49017
SundaHus: C-
REACH-asetuksen mukainen ilmoitusvelvollisuus
Tavoiteaika: 2024-09-23
| Pos | Komponentti | Materiaali |
|---|---|---|
| 1 | Uimuri yläosalla | Messinki (CuZn40Pb2) (CW617N) (2.0402) |
| 2 | Uimuri | Muovi |
| 3 | Ohjausmekanismi, vuotamaton | Messinki (CuZn39Pb3) (CW614N) (2.0401) |
Mitta-alue (DN): 10 - 15
Ilmanpoistimen rakenne sietää hyvin putkiston epäpuhtauksia. Automaattisesti toimiva ilmanpoistin vähentää kunnossapitokustannuksia. Kun poistimeen kerääntyy ilmaa, alenee nestepinta. Kelluva uimuri on liitetty tyhjennysventtiiliin. Uimurin laskiessa avautuu poistoventtiili, ja ilma pääsee vapaasti purkautumaan ulos. Kun ilma poistuu, nousee nestepinta ja uimuri, jolloin poistoventtiili sulkeutuu. Ilmakammion suuri tilavuus ja muotoilu estävät nestepinnan kohoamisen poisto-venttiilille saakka. Poistimen automaattinen tyhjennystoiminta on suljettavissa nokan päätä kiertämällä.
Materiaali pääosin: Messinki
Päämateriaalin koodi: Messinki (CuZn39Pb3) (CW614N) (2.0401), Messinki (CuZn40Pb2) (CW617N) (2.0402)
Saapuvat materiaalit: Messinki
Sisältyvä materiaalikoodi: Messinki (CuZn39Pb3) (CW614N) (2.0401), Messinki (CuZn40Pb2) (CW617N) (2.0402)
Lämpötila (°C): 0 - 150
PN: 10
Liitäntä: Ulkokierre ISO 228-1 (G, BSPP)
ETIM-luokitus: EC010117 - Ilmanpoistin
BK04-koodi: 20710 Automaattiset venttiilit
Asennetaan putkiston ylimpään kohtaan, tai kohtaan johon ilma kerääntyy. Luotettavan toiminnan varmistamiseksi tulee poistin asentaa pystysuoraan,tuloliitäntä alaspäin. Asennettava kohtaan, jossa poistin voidaan helposti tarkastaa ja tarvittaessa huoltaa. Käytönaikaisen huollon mahdollistaa tuloliitäntään asennettava sulkuventtiili AT3640, jonka DN on vähintään sama kuin poistimessa.
Tuote data sheet (PDF-Tiedosto, 526 kB)
