Type 3560 PN40

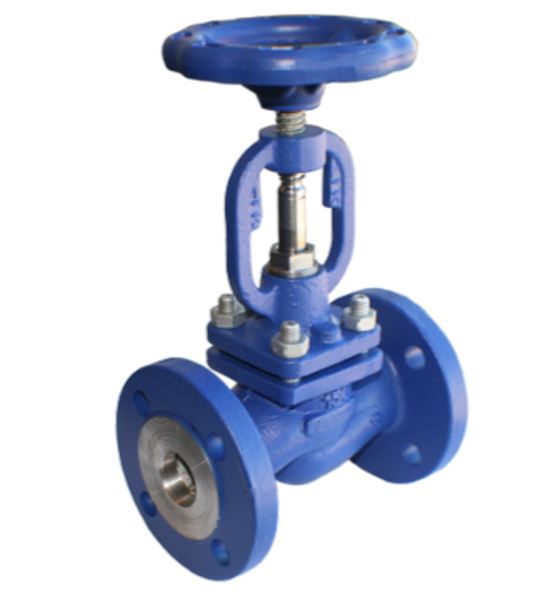

Sædeventil 3561 PN40

Sædeventil i høj kvalitet. Huset i stål i PN40. Alle interne dele i rustfrit stål

Dimensionsområde (DN)15 - 100
PN40
Temperatur (°C)-10 - 400
HovedmaterialeStål

Varianter

Artikelnummer DN PN Tilslutning
AT 3561200015 15 40 Flange EN1092
AT 3561200020 20 40 Flange EN1092
AT 3561200025 25 40 Flange EN1092
AT 3561200032 32 40 Flange EN1092
AT 3561200040 40 40 Flange EN1092
AT 3561200050 50 40 Flange EN1092
AT 3561200065 65 40 Flange EN1092
AT 3561200080 80 40 Flange EN1092
AT 3561200100 100 40 Flange EN1092

Produktinformation

Anvendelsesområde

Kan bruges i mange industrier. Velegnet til damp

Kvalitetssikring

Produktet er CE-mærket

CE mærkning større end 1"

Energi- og miljøerklæring

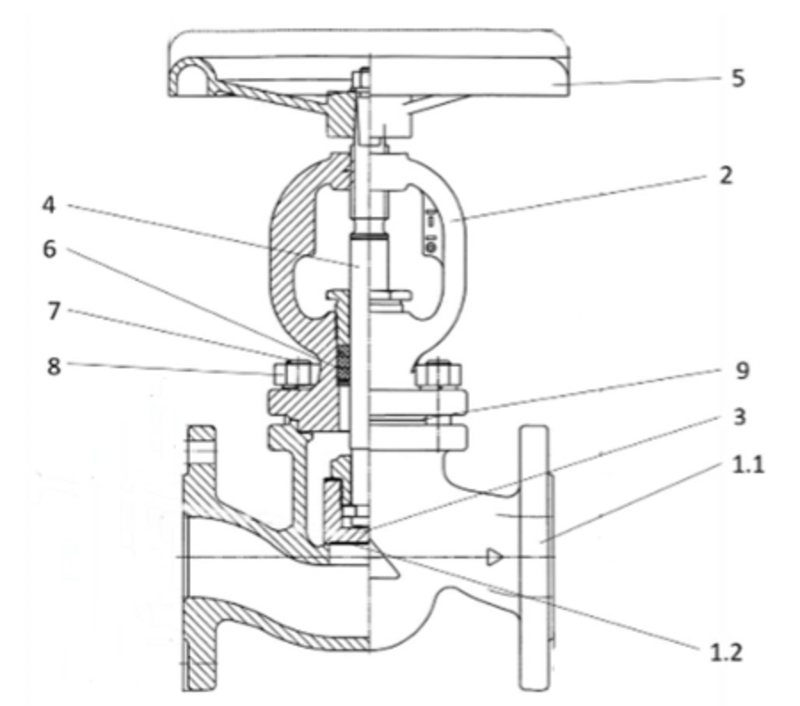

Materiale beskrivelse

PosKomponentMateriale
1Hus Stål GP240GH N (1.0619)
2Sæde Rustfrit stål (1.4370)
3OverdelStål GP240GH N (1.0619)
4Kegle Martensitiskt rustfrit stål (1.4021)
5Spindel Rustfrit stål (1.4104)
6HåndhjulSejjern GJS-400-18 (GGG40.3)
7SpindelpakningGrafit
8Bolte Stål
9Møtrik Stål
10Pakning

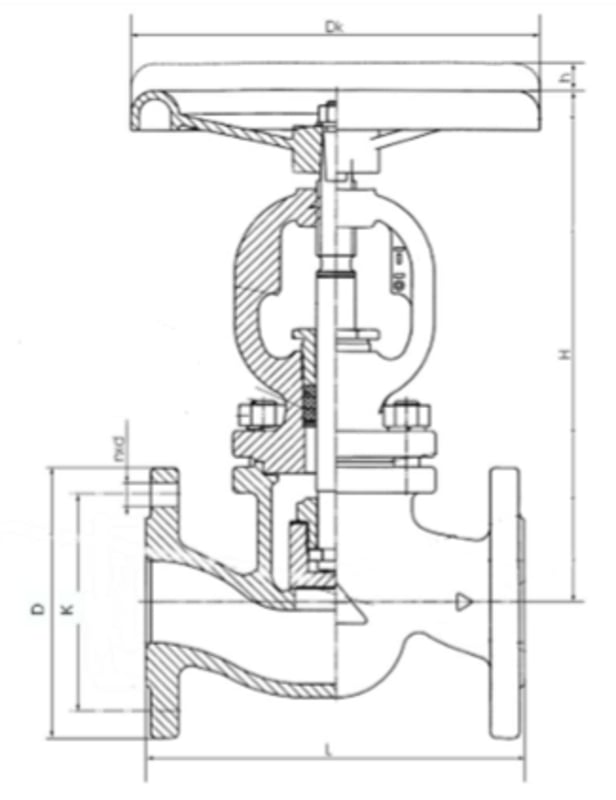

Mål og vægt

Dimensionsområde (DN): 15 - 100

Mål

DNLHDkDKNetto vægt i (kg)
1513020812095653.3
20150208120105753.9
25160208120115855
321802481801401006.6
402002481801501109.8
5023033225016512514.8
6529033225018514517.3
8031040725020016022.7
10035040725023519035.8

Funktion og design

Høj tæthedsgrad (Tæthedsklasse A iht. EN12266-1)
Kompakt design

Tekniske data

Hovedmateriale: Stål

Hovedmateriale kode: Stål GP240GH N (1.0619)

Indgående materialer: Sejjern, Rustfrit stål

Inkluderet materialekode: Sejjern GJS-400-18 (GGG40.3), Martensitiskt rustfrit stål (1.4021), Rustfrit stål (1.4104), Rustfrit stål (1.4370)

Temperatur (°C): -10 - 400

PN: 40

Tilslutning: Flange EN1092

ETIM klassifikation: EC010120 - Sædeventil

Installation og vedligeholdelse

Flowretning: Enkeltvirkende

Mulig montage retning: Vertikal, Horisontal

Se installationsmanual
